Inkrementalwert setzen
Beispiel: Bohren durch „Fahren auf Null“ mit inkrementalen
Positionen
Geben Sie die Koordinaten als Inkrementalmaße ein. Sie sind hier und
am Bildschirm mit einem I gekennzeichnet. Bezugspunkt ist der
Werkstück-Nullpunkt. Siehe Abb. I.34 & Abb. I.35.
Bohrung 1 bei X = 20 mm / Y = 20 mm
Abstand Bohrung 2 von Bohrung 1 : XI = 30 mm / YI = 30 mm
Bohrtiefe: Z = –12 mm
Betriebsart: INKREMENTAL
Aktivieren Sie mit dem Softkey SETZEN/NULLEN den
Modus SETZEN.
Drücken Sie die Taste der X-Achse.
Geben Sie den Positions-Sollwert für Bohrung 1 ein:
X = 20 mm und stellen Sie sicher, dass die
Werkzeugradius-Korrektur aktiv ist.
Drücken Sie die NACH-UNTEN-Taste.
Geben Sie den Positions-Sollwert für Bohrung 1 ein:
Y = 20 mm und stellen Sie sicher, dass die
Werkzeugradius-Korrektur aktiv ist.
Drücken Sie die NACH-UNTEN-Taste.
Geben Sie den Positions-Sollwert für die Bohrtiefe
ein:
Z = –12 mm. Bestätigen Sie mit Enter.
Erstellen Sie die Bohrung 1 : X-, Y- und Z-Achse auf
Anzeigewert Null fahren. Das Kästchen der
grafischen Positionierhilfe ist zwischen den Marken
zentriert.
Fahren Sie den Bohrer frei.
Drücken Sie die Taste der X-Achse.

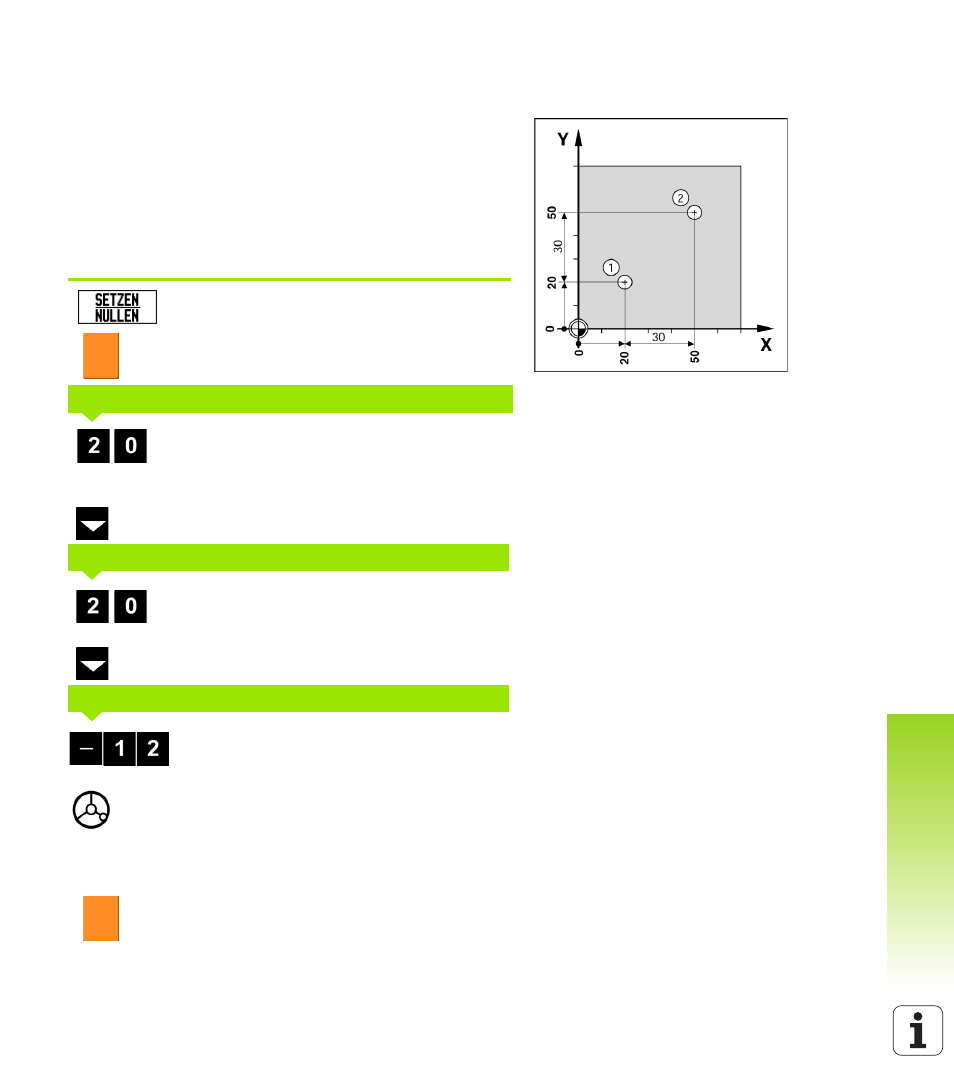

Abb. I.34 Beispiel Bohren
- POSITIONS-SOLLWERT -
POSITIONS-SOLLWERT
POSITIONS-SOLLWERT
