ND 522/523 49
I – 3 F
unktionen für F
räsbearbeit
ung
e
n

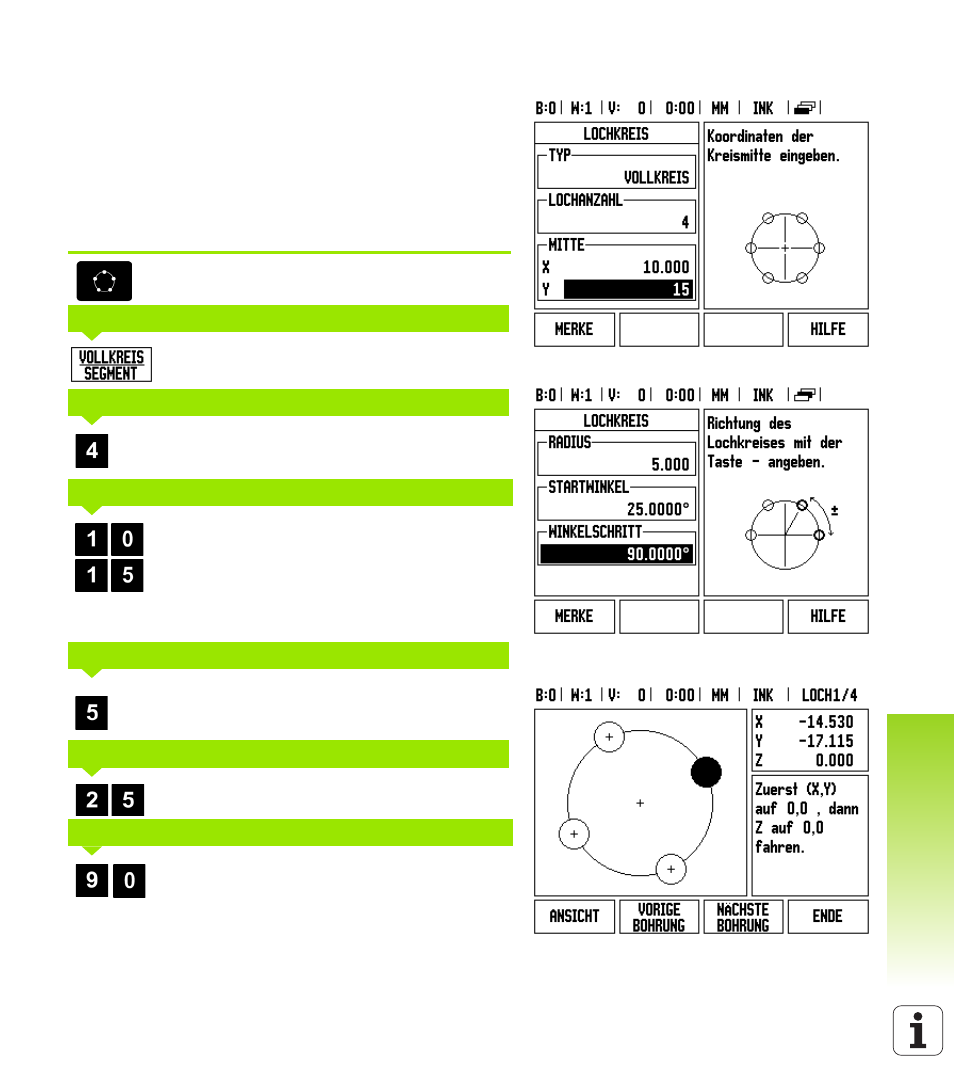

Beispiel: Lochkreis eingeben und ausführen (Siehe Abb. I.37, Abb.
I.38 & Abb. I.39.)
Anzahl der Bohrungen: 4
Mittelpunkts-Koordinaten: X = 10 mm / Y = 15 mm
Lochkreis-Radius: 5 mm
Startwinkel: (Winkel zwischen X-Achse und erster Bohrung): 25°
Bohrtiefe: Z = –5 mm
1. Schritt: Daten eingeben
Drücken Sie die Taste LOCHKREIS.
Geben Sie den Lochkreis-Typ ein (Vollkreis).
Bewegen Sie den Cursor auf das nächste Feld.
Geben Sie die Anzahl der Bohrungen ein (4).
Geben Sie die X- und Y-Koordinate des Lochkreis-
Mittelpunkts ein.
Beispiel: (X = 10), (Y = 15) oder drücken Sie MERKE,
um die aktive Position als Koordinate zu übernehmen.
Bewegen Sie den Cursor auf das nächste Feld.
Geben Sie den Lochkreis-Radius ein (5).
Geben Sie den Startwinkel ein (25°).
Geben Sie den Winkelschritt ein (90°, nur editierbar
bei Eingabe eines Kreis-Segments).
Abb. I.37 1. Bildschirm der Eingabemaske LOCHKREIS
Abb. I.38 2. Bildschirm der Eingabemaske LOCHKREIS
Abb. I.39 Lochkreis in der Grafikansicht
MUSTER-TYP
LOCHANZAHL
KREISMITTE
RADIUS
STARTWINKEL
WINKELSCHRITT
