Werkzeug-Daten
5.2
5
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
151

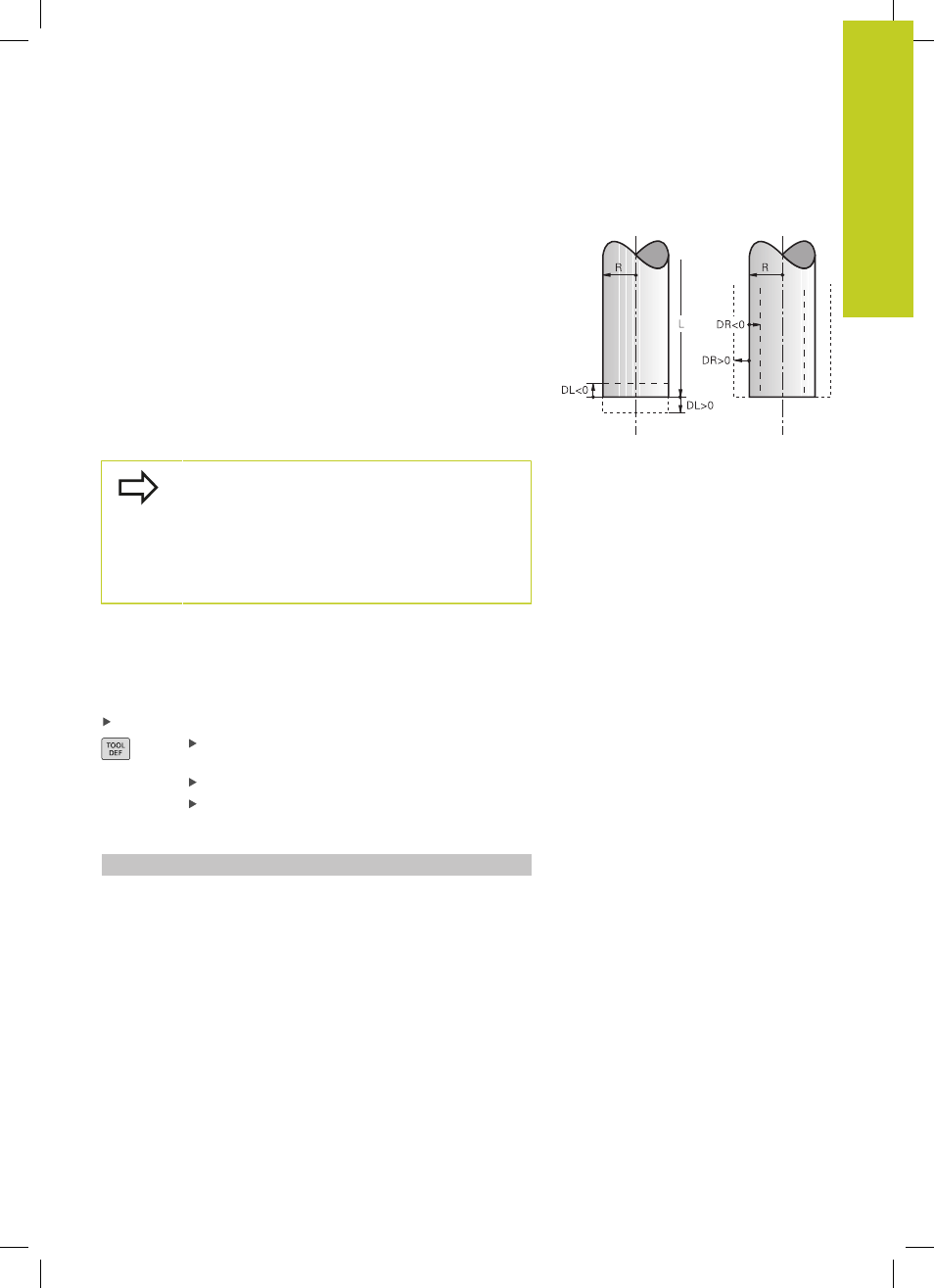

Delta-Werte für Längen und Radien
Delta-Werte bezeichnen Abweichungen für die Länge und den
Radius von Werkzeugen.
Ein positiver Delta-Wert steht für ein Aufmaß (
DL, DR, DR2>0). Bei
einer Bearbeitung mit Aufmaß geben Sie den Wert für das Aufmaß
beim Programmieren des Werkzeug-Aufrufs mit
TOOL CALL ein.
Ein negativer Delta-Wert bedeutet ein Untermaß (
DL, DR, DR2<0).
Ein Untermaß wird in der Werkzeug-Tabelle für den Verschleiß
eines Werkzeugs eingetragen.
Delta-Werte geben Sie als Zahlenwerte ein, in einem
TOOL CALL-
Satz können Sie den Wert auch mit einem Q-Parameter übergeben.
Eingabebereich: Delta-Werte dürfen maximal ± 99,999 mm
betragen.
Delta-Werte aus der Werkzeug-Tabelle beeinflussen
die grafische Darstellung des
Werkzeuges
.
Delta-Werte aus dem
TOOL CALL-Satz verändern
in der Simulation die dargestellte Größe des
Werkzeuges
nicht. Die programmierten Delta-Werte
verschieben aber das
Werkzeug
in der Simulation
um den definierten Betrag.
Werkzeug-Daten ins Programm eingeben
Nummer, Länge und Radius für ein bestimmtes Werkzeug legen
Sie im Bearbeitungs-Programm einmal in einem
TOOL DEF-Satz
fest:
Werkzeug-Definition wählen: Taste
TooL DEF drücken
Werkzeug-Nummer: Mit der Werkzeug-Nummer
ein Werkzeug eindeutig kennzeichnen
Werkzeug-Länge: Korrekturwert für die Länge
Werkzeug-Radius: Korrekturwert für den Radius
Beispiel
4 TOOL DEF 5 L+10 R+5
