Bezugspunkt-Setzen ohne 3D-Tastsystem 11.4
11
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
293

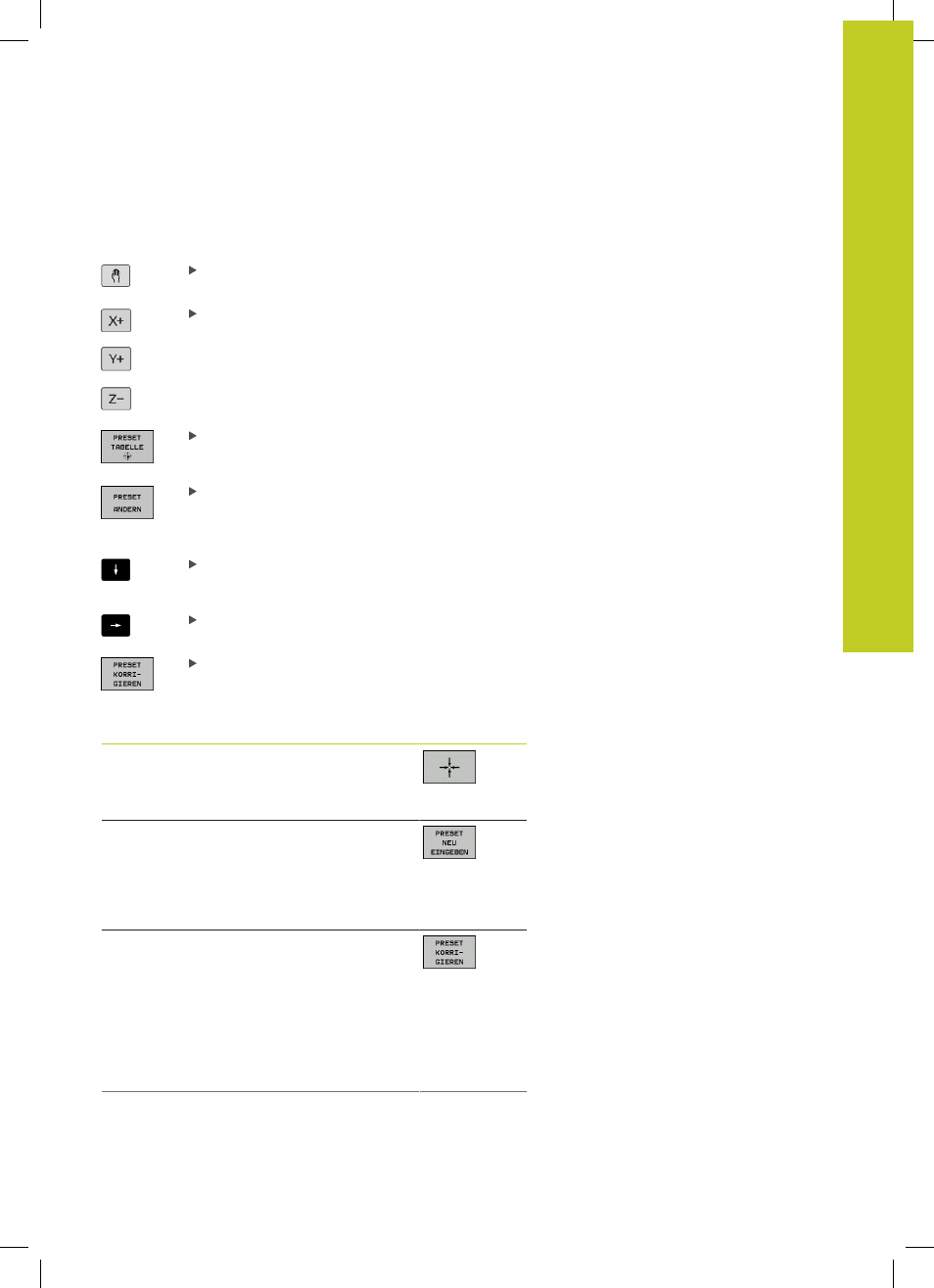

Bezugspunkte manuell in der Preset-Tabelle speichern
Um Bezugspunkte in der Preset-Tabelle speichern zu können,
gehen Sie wie folgt vor:
Betriebsart
Manueller Betrieb wählen
Werkzeug vorsichtig verfahren, bis es das
Werkstück berührt (ankratzt), oder Messuhr
entsprechend positionieren
Preset-Tabelle anzeigen lassen: Die TNC öffnet die
Preset-Tabelle und setzt den Cursor auf die aktive
Tabellenzeile
Funktionen zur Preset-Eingabe wählen: Die
TNC zeigt in der Softkey-Leiste die verfügbaren
Eingabemöglichkeiten an. Beschreibung der
Eingabemöglichkeiten: siehe nachfolgende Tabelle
Zeile in der Preset-Tabelle wählen, die Sie ändern
wollen (Zeilennummer entspricht der Preset-
Nummer)
Ggf. Spalte (Achse) in der Preset-Tabelle wählen,
die Sie ändern wollen
Per Softkey eine der verfügbaren
Eingabemöglichkeiten wählen (siehe nachfolgende
Tabelle)
Funktion Softkey
Die Ist-Position des Werkzeugs (der Messuhr)
als neuen Bezugspunkt direkt übernehmen:
Funktion speichert den Bezugspunkt nur in der
Achse ab, in der das Hellfeld gerade steht
Der Ist-Position des Werkzeugs (der Messuhr)
einen beliebigen Wert zuweisen: Funktion
speichert den Bezugspunkt nur in der
Achse ab, in der das Hellfeld gerade steht.
Gewünschten Wert im Überblendfenster
eingeben
Einen bereits in der Tabelle gespeicherten
Bezugspunkt inkremental verschieben:
Funktion speichert den Bezugspunkt nur in
der Achse ab, in der das Hellfeld gerade steht.
Gewünschten Korrekturwert vorzeichenrichtig
im Überblendfenster eingeben. Bei aktiver
Inch-Anzeige: Wert in inch eingeben, die TNC
rechnet intern den eingegebenen Wert nach
mm um
