Handbetrieb und Einrichten
11.6
3D-Tastsystem kalibrieren (Software-Option #17 Touch Probe
Functions)
11
306
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
Wirksamen Radius kalibrieren und Tastsystem-
Mittenversatz ausgleichen
HEIDENHAIN übernimmt die Gewährleistung für
die Funktion der Antastzyklen nur dann, wenn
HEIDENHAIN-Tastsysteme eingesetzt werden.
Sie können den Mittenversatz nur mit einem dafür
geeigneten Tastsystem ermitteln.
Wenn Sie eine Außen-Kalibrierung durchführen,
müssen Sie das Tastsystem mittig über
der Kalibrierkugel oder dem Kalibrierdorn
vorpositionieren. Achten Sie darauf, dass die
Antastpositionen kollisionsfrei angefahren werden
können.

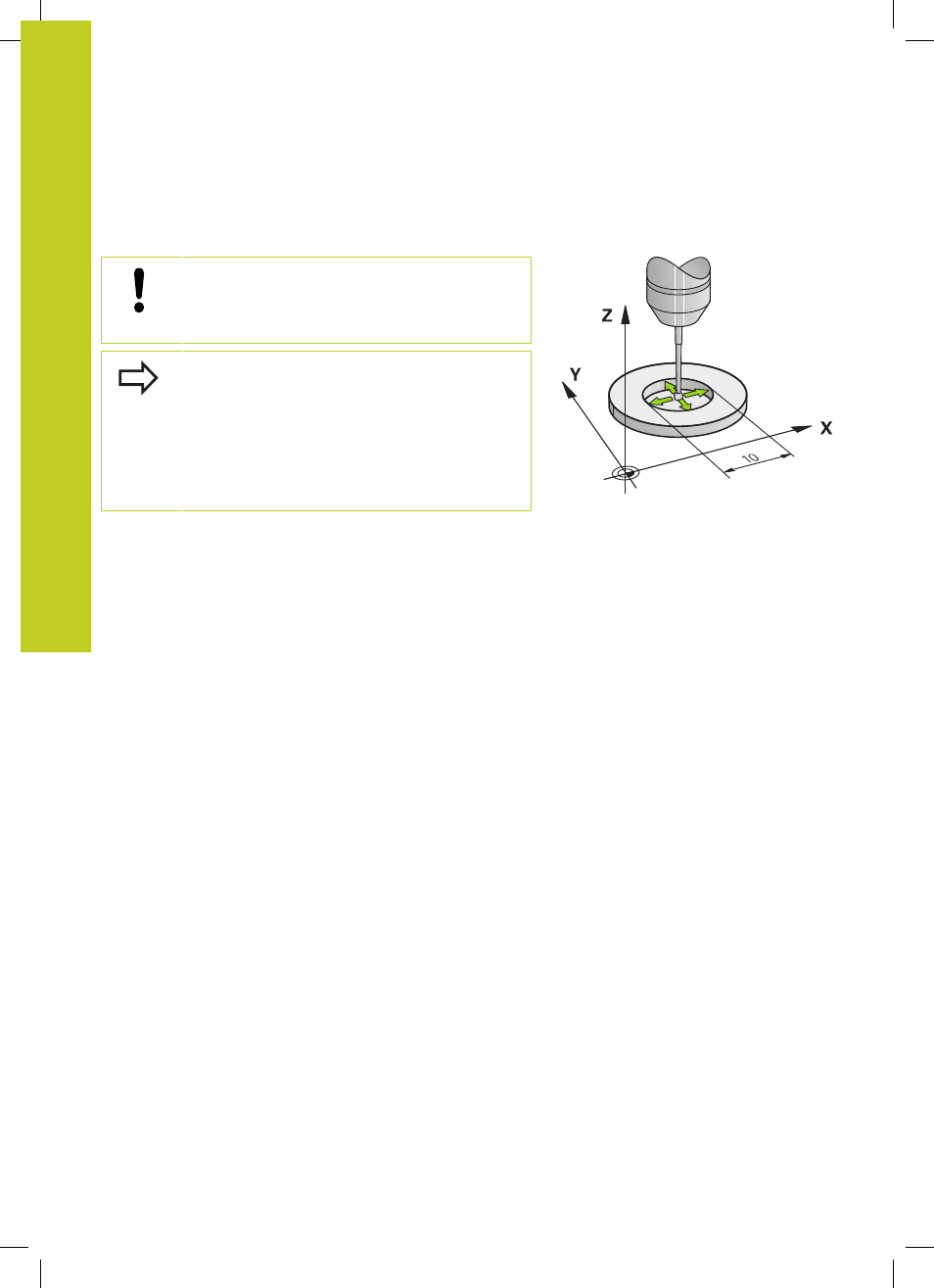

Beim Kalibrieren des Tastkugel-Radius führt die TNC eine
automatische Antastroutine aus. Im ersten Durchlauf ermittelt die
TNC die Mitte des Kalibrierrings bzw. des Zapfens (Grobmessung)
und positioniert das Tastsystem in das Zentrum. Anschließend
wird im eigentlichen Kalibriervorgang (Feinmessung) der Tastkugel-
Radius ermittelt. Falls mit dem Tastsystem eine Umschlagmessung
möglich ist, wird in einem weiteren Durchlauf der Mittenversatz
ermittelt.
Die Eigenschaft ob oder wie Ihr Tastsystem orientiert werden kann,
ist bei HEIDENHAIN-Tastsystemen bereits vordefiniert. Andere
Tastsysteme werden vom Maschinenhersteller konfiguriert.
