Einführung
2.6
Zubehör: 3D-Tastsysteme und elektronische Handräder von
HEIDENHAIN
2
76
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
2.6
Zubehör: 3D-Tastsysteme und
elektronische Handräder von
HEIDENHAIN
3D-Tastsysteme
Mit den verschiedenen 3D-Tastsystemen von HEIDENHAIN können
Sie:
Schnell und genau Bezugspunkte setzen
Messungen am Werkstück ausführen
Werkzeuge vermessen und prüfen

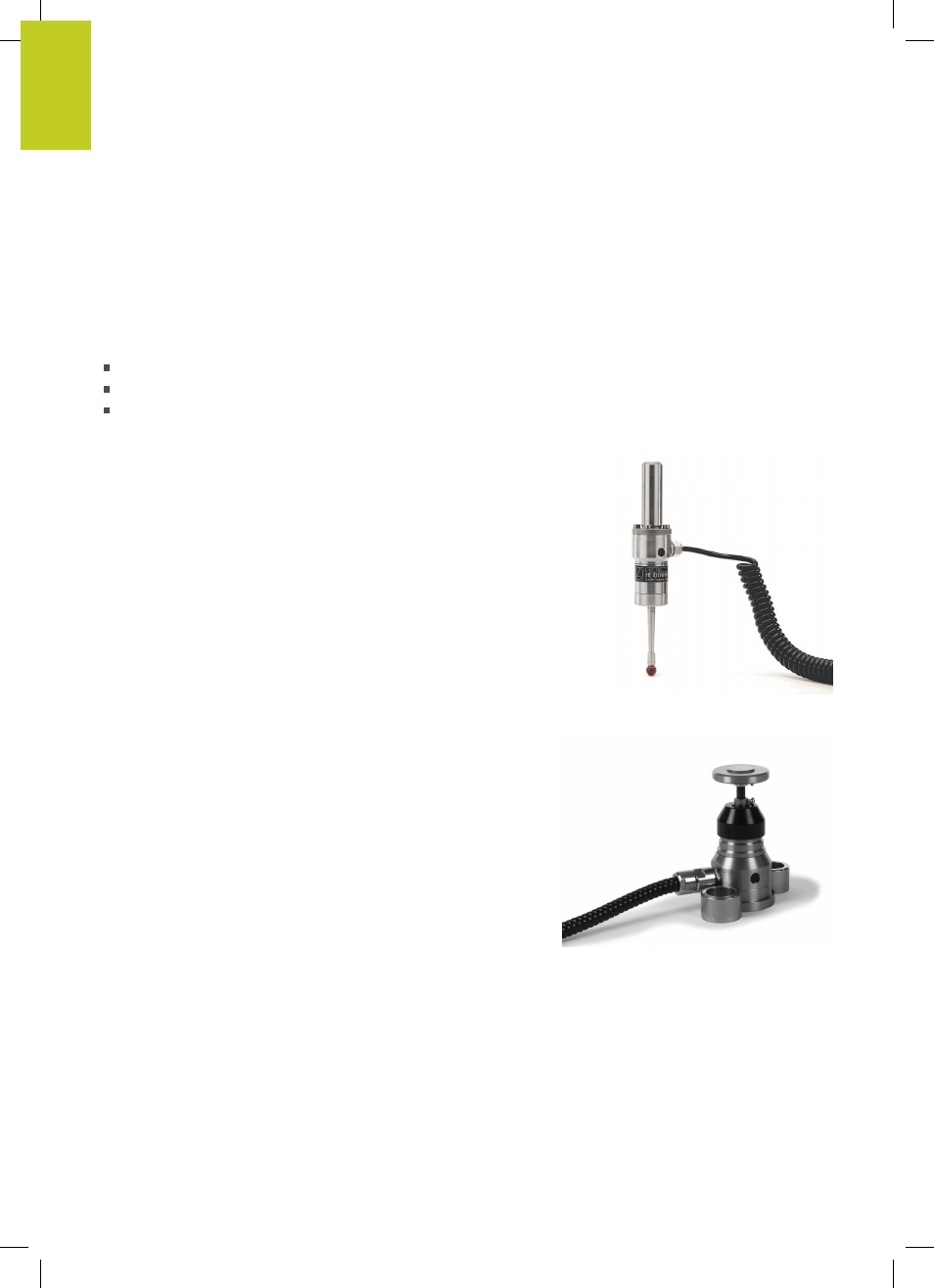

Die schaltenden Tastsysteme TS 220 und KT 130
Diese Tastsysteme eignen sich besonders gut zum Bezugspunkt-
Setzen und für Messungen am Werkstück. Die Tastsysteme TS
220 und KT 130 übertragen die Schaltsignale über ein Kabel zur
TNC.
Das Funktionsprinzip: In den schaltenden Tastsystemen von
HEIDENHAIN registriert ein verschleißfreier optischer Schalter die
Auslenkung des Taststifts. Das erzeugte Signal veranlasst, den
Istwert der aktuellen Tastsystem-Position zu speichern.
Das Werkzeug-Tastsystem TT 140 zur Werkzeug-Vermessung
Das TT 140 ist ein schaltendes 3D-Tastsystem zum Vermessen
und Prüfen von Werkzeugen. Die TNC stellt hierzu 3 Zyklen zur
Verfügung, mit denen sich Werkzeug-Radius und -Länge bei
stehender oder rotierender Spindel ermitteln lassen. Die besonders
robuste Bauart und die hohe Schutzart machen das TT 140
gegenüber Kühlmittel und Spänen unempfindlich. Das Schaltsignal
wird mit einem verschleißfreien optischen Schalter gebildet, der
sich durch eine hohe Zuverlässigkeit auszeichnet.
