Verfahren der Maschinenachsen 11.2
11
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
287

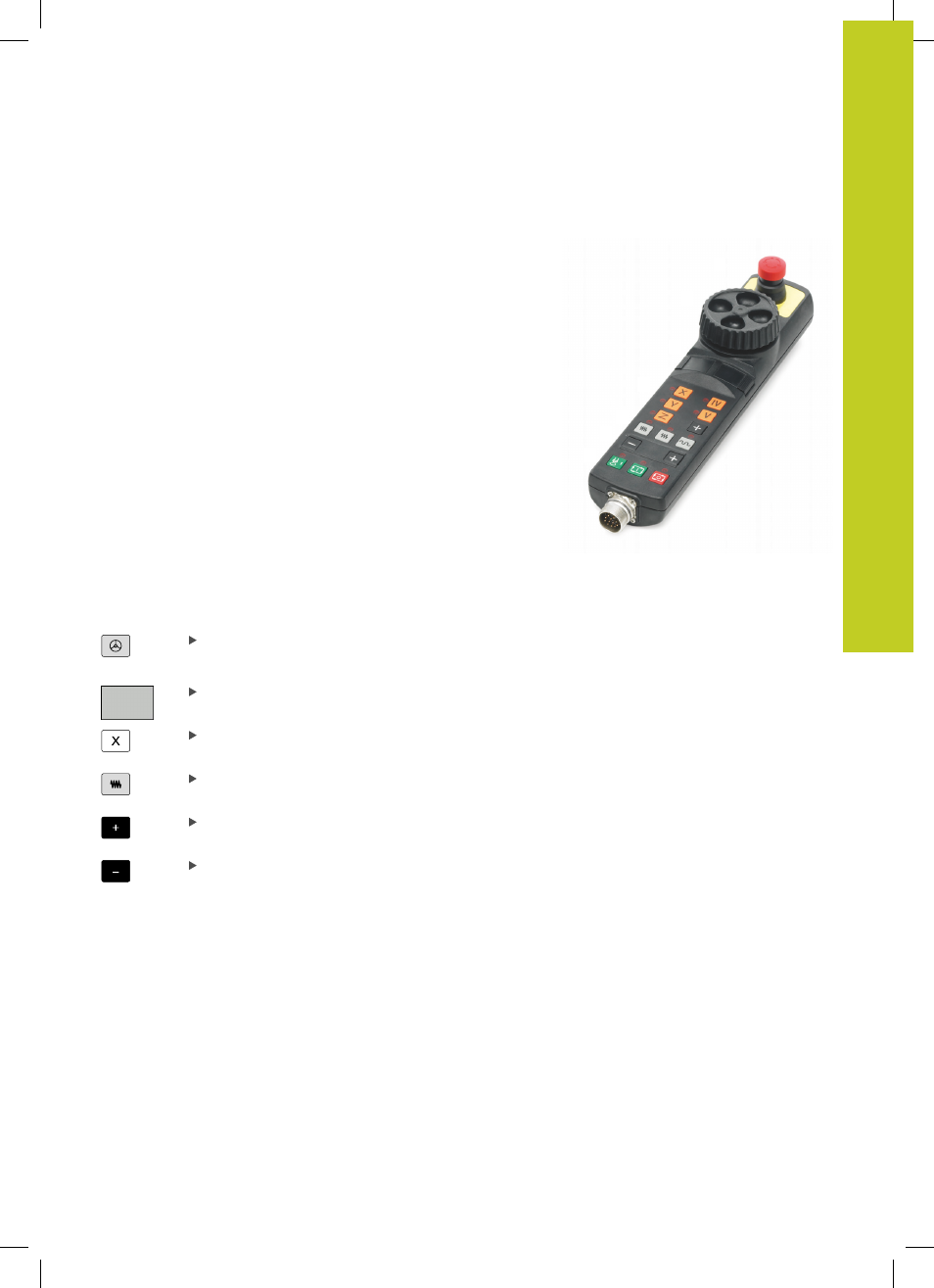

Verfahren mit dem elektronischen Handrad HR 410
Das tragbare Handrad HR 410 ist mit zwei Zustimmtasten
ausgerüstet. Die Zustimmtasten befinden sich unterhalb des
Sterngriffs.
Sie können die Maschinenachsen nur verfahren, wenn eine der
Zustimmtasten gedrückt ist (maschinenabhängige Funktion).
Das Handrad HR 410 verfügt über folgende Bedienelemente:
1 NOT-AUS-Taste
2 Handrad
3 Zustimmtasten
4 Tasten zur Achswahl
5 Tasten zum Festlegen des Vorschubs (langsam, mittel, schnell;
Vorschübe werden vom Maschinenhersteller festgelegt)
6 Richtung, in die die TNC die gewählte Achse verfährt
7 Maschinen-Funktionen (werden vom Maschinenhersteller
festgelegt)
2
3
4
5
6
7
1
Achsen verfahren
Die roten Anzeigen signalisieren, welche Achse und welchen
Vorschub Sie gewählt haben.
Betriebsart El. Handrad wählen
Zustimmtaste gedrückt halten
Achse wählen
Vorschub wählen
Aktive Achse in Richtung + verfahren, oder
Aktive Achse in Richtung - verfahren
