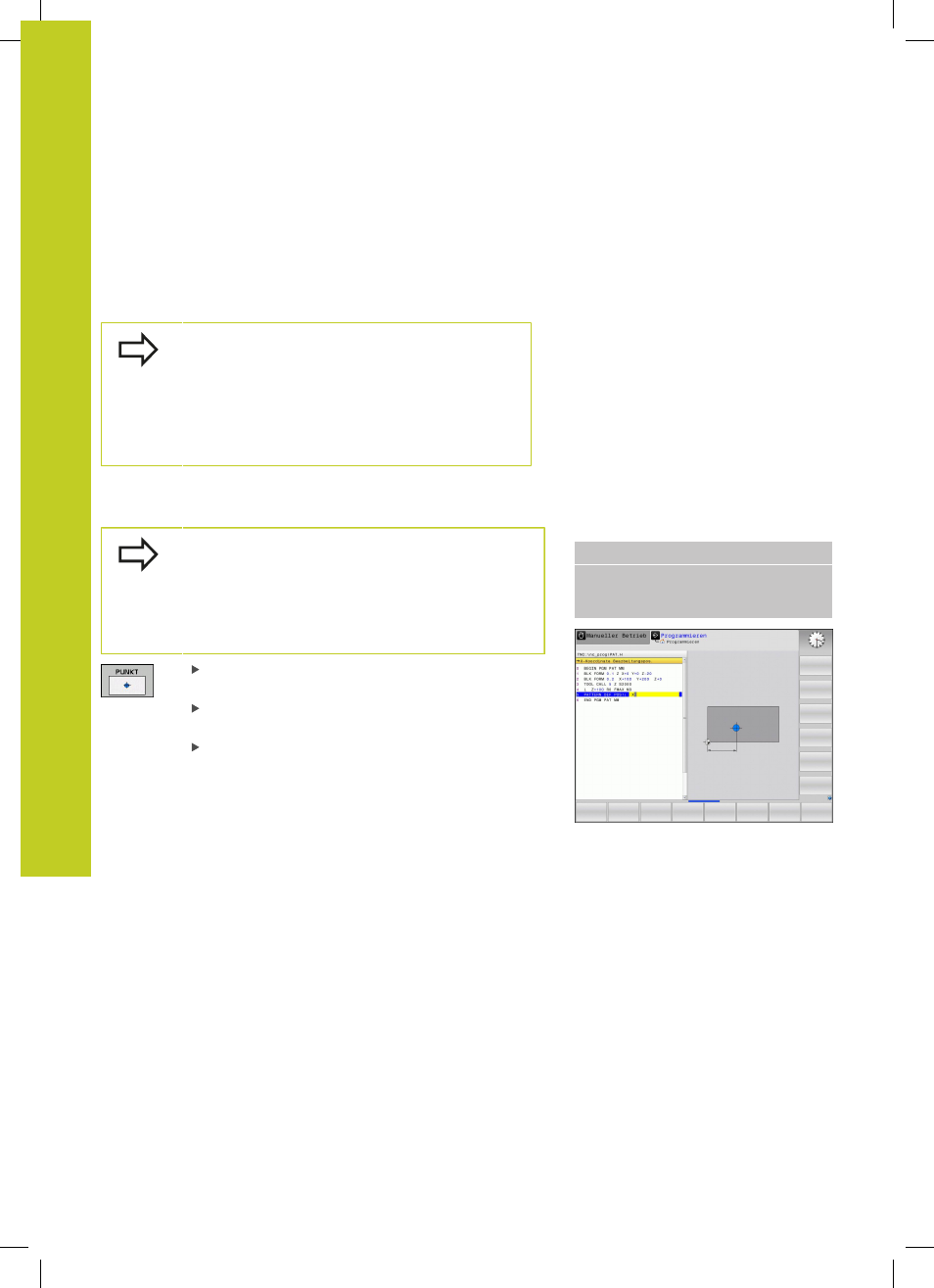

Zyklen-Grundlagen
15.4 Muster-Definition PATTERN DEF
15
384
TNC 128 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2014
PATTERN DEF verwenden
Sobald Sie eine Musterdefinition eingegeben haben,
können Sie diese über die Funktion
CYCL CALL PAT aufrufen
"Zyklen aufrufen", Seite 382. Die TNC führt dann den zuletzt
definierten Bearbeitungszyklus auf dem von Ihnen definierten
Bearbeitungsmuster aus.
Ein Bearbeitungsmuster bleibt so lange aktiv, bis Sie
ein Neues definieren, oder über die Funktion
SEL
PATTERN eine Punkte-Tabelle angewählt haben.
Über den Satzvorlauf können Sie einen beliebigen
Punkt wählen, an dem Sie die Bearbeitung beginnen
oder fortsetzen können siehe "Beliebiger Einstieg ins
Programm (Satzvorlauf)", Seite 345.
Einzelne Bearbeitungspositionen definieren
Sie können maximal 9 Bearbeitungspositionen
eingeben, Eingabe jeweils mit Taste
ENT bestätigen.
Wenn Sie eine
Werkstückoberfläche in Z ungleich
0 definieren, dann wirkt dieser Wert zusätzlich
zur Werkstückoberfläche
Q203, die Sie im
Bearbeitungszyklus definiert haben.
X-Koordinate Bearbeitungspos. (absolut): X-
Koordinate eingeben
Y-Koordinate Bearbeitungspos. (absolut): Y-
Koordinate eingeben
Koordinate Werkstück-Oberfläche (absolut): Z-
Koordinate eingeben, an der die Bearbeitung starten
soll
NC-Sätze
10 Z+100 R0 FMAX
11 PATTERN DEF POS1
(X+25 Y+33,5 Z+0) POS2 (X+50 Y
+75 Z+0)
