107 HEIDENHAIN TNC 410
7.4 Zusatz-Funktionen für das
Bahnverhalten
Ecken verschleifen: M90
Anstelle der Funktion M90 sollten Sie die Funktion M112
verwenden (siehe weiter hinten in diesem Kapitel). Alte
Programm können Sie jedoch auch kombiniert mit M112
und M90 abarbeiten lassen.

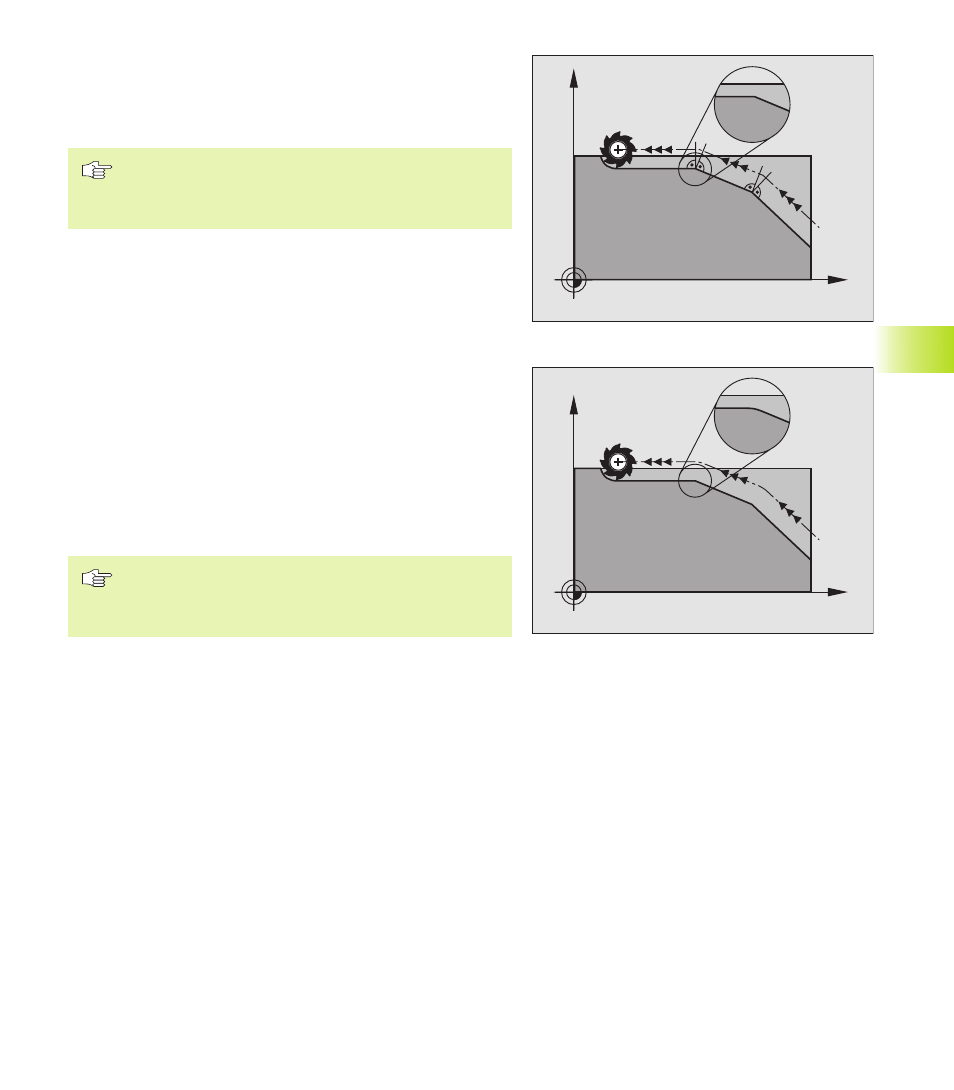

Standardverhalten
Die TNC hält bei Positionier-Sätzen ohne Werkzeug-Radiuskorrektur
das Werkzeug an den Ecken kurz an (Genau-Halt).
Bei Programmsätzen mit Radiuskorrektur (RR/RL) fügt die TNC an
Außenecken automatisch einen Übergangskreis ein.
Verhalten mit M90
Das Werkzeug wird an eckigen Übergängen mit konstanter Bahn-
geschwindigkeit geführt: Die Ecken verschleifen und die Werkstück-
Oberfläche wird glatter. Zusätzlich verringert sich die Bearbeitungszeit.
Siehe Bild rechts Mitte.
Anwendungsbeispiel: Flächen aus kurzen Geradenstücken.
Wirkung
M90 wirkt nur in dem Programmsatz, in dem M90 programmiert ist.
M90 wird wirksam am Satz-Anfang. Betrieb mit Schleppabstand muß
angewählt sein.
Unabhängig von M90 können Sie über MP7460 einen
Grenzwert festlegen, bis zu dem die TNC noch mit
konstanter Bahngeschwindigkeit verfährt (bei Betrieb mit
Schleppabstand und Geschwindigkeits-Vorsteuerung).
