HEIDENHAIN TNC 410 Benutzerhandbuch
Seite 94
81
HEIDENHAIN TNC 410
Der Abstand von Start- und Endpunkt des Kreisdurch-
messers darf nicht größer als der Kreisdurchmesser sein.
Der maximale Radius beträgt 9 999,999 mm.
Winkelachsen A, B und C werden unterstützt.

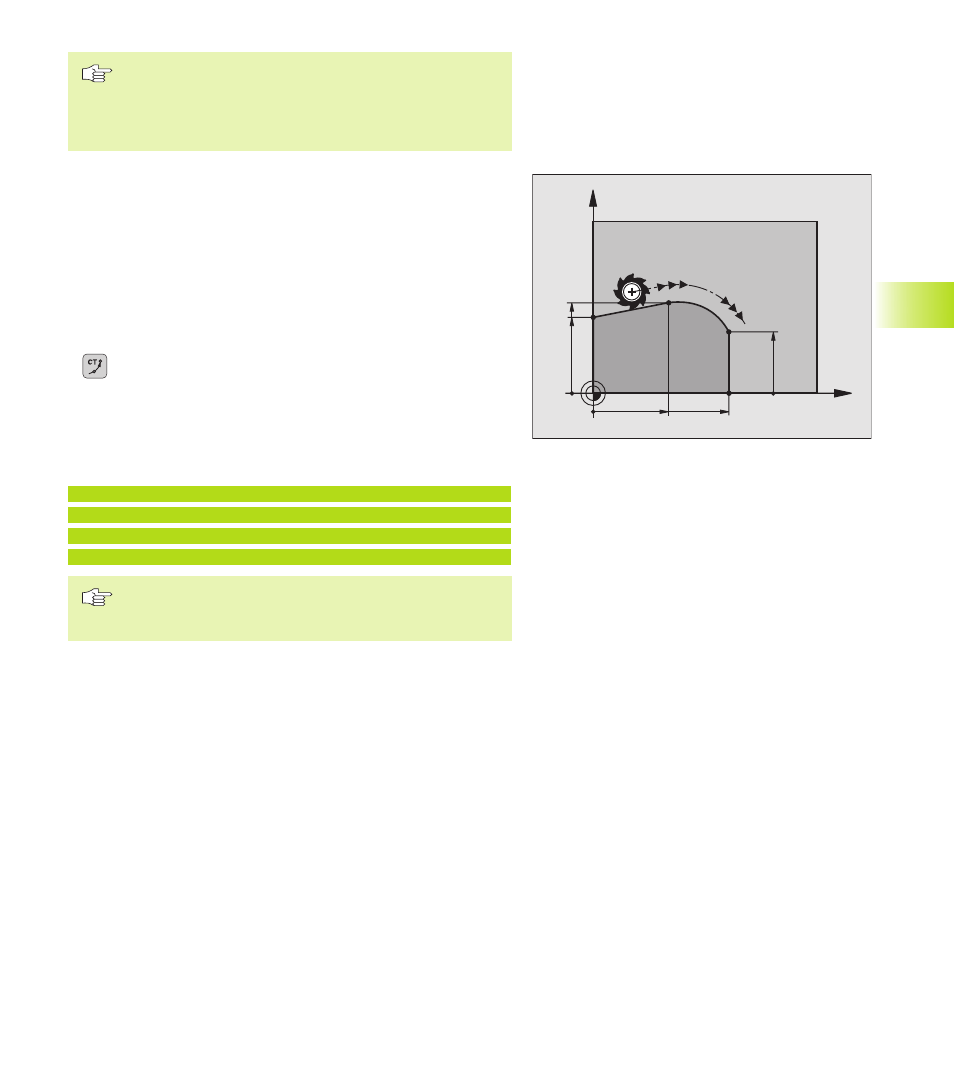

Kreisbahn CT mit tangentialem Anschluß
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das
zuvor programmierte Konturelement anschließt.
Ein Übergang ist „tangential“, wenn am Schnittpunkt der Kontur-
elemente kein Knick- oder Eckpunkt entsteht, die Konturelemente also
stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt,
programmieren Sie direkt vor dem CT-Satz. Dazu sind mindestens
zwei Positionier-Sätze erforderlich
ú
Koordinaten des Kreisbogen-Endpunkts eingeben
Falls nötig:
ú
Vorschub F
ú
Zusatz-Funktion M
NC-Beispielsätze
7 L X+0 Y+25 RL F300 M3
8 L X+25 Y+30
9 CT X+45 Y+20
10 L Y+0
Der CT-Satz und das zuvor programmierte Konturelement
sollten beide Koordinaten der Ebene enthalten, in der der
Kreisbogen ausgeführt wird!
X
Y
25
45
25
30
20
6.4 Bahnbew
egung
en – r
e
c
htwinklig
e K
oor
dinat
en
