66 6 Programmieren: Konturen programmieren
Kreise und Kreisbögen

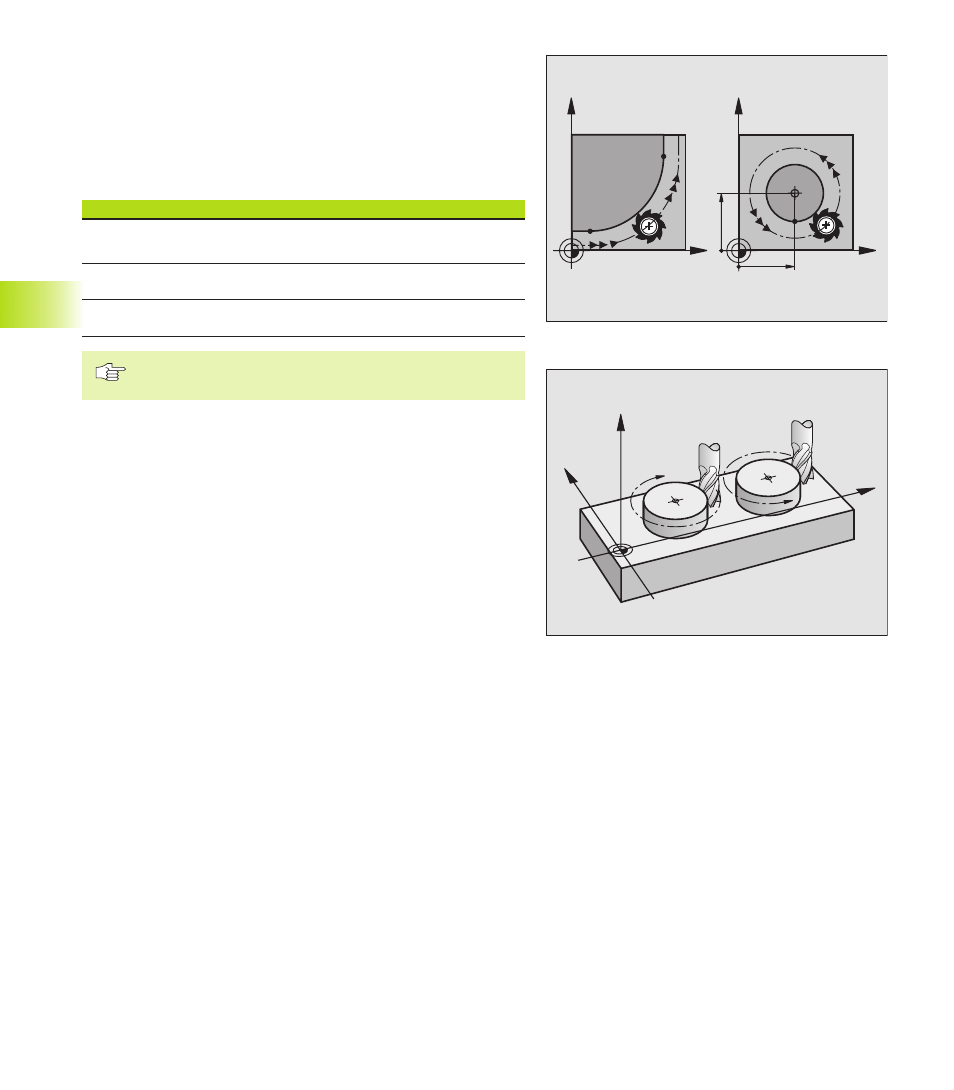

Bei Kreisbewegungen fährt die TNC zwei Maschinenachsen gleich-
zeitig: Das Werkzeug bewegt sich relativ zum Werkstück auf einer
Kreisbahn. Für Kreisbewegungen können Sie einen Kreismittelpunkt
CC eingeben.
Mit den Bahnfunktionen für Kreisbögen programmieren Sie Kreise
in den Hauptebenen: Die Hauptebene ist beim Werkzeug-Aufruf
TOOL CALL mit dem Festlegen der Spindelachse zu definieren:
Spindelachse Hauptebene
Z XY, auch
UV, XV, UY
Y ZX, auch
WU, ZU, WX
X YZ, auch
VW, YW, VZ
Kreise, die nicht parallel zur Hauptebene liegen, program-
mieren Sie mit Q-Parametern (siehe Kapitel 10).
Drehsinn DR bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn DR ein:
Drehung im Uhrzeigersinn: DR–
Drehung gegen den Uhrzeigersinn: DR+
Radiuskorrektur
Die Radiuskorrektur muß in dem Satz stehen, in dem Sie das erste
Konturelement anfahren. Die Radiuskorrektur darf nicht in einem
Satz für eine Kreisbahn begonnen werden. Programmieren Sie
diese zuvor in einem Geraden-Satz oder im Anfahr-Satz (APPR-Satz).
Vorpositionieren
Positionieren Sie das Werkzeug zu Beginn eines Bearbeitungs-
Programms so vor, daß eine Beschädigung von Werkzeug und
Werkstück ausgeschlossen ist.
X
Y
X
Y
CC
X
CC
Y
CC
CC
CC
DR–
DR+
X
Z
Y
6.2 Gr
undlag
en zu den Bahnfunktionen
