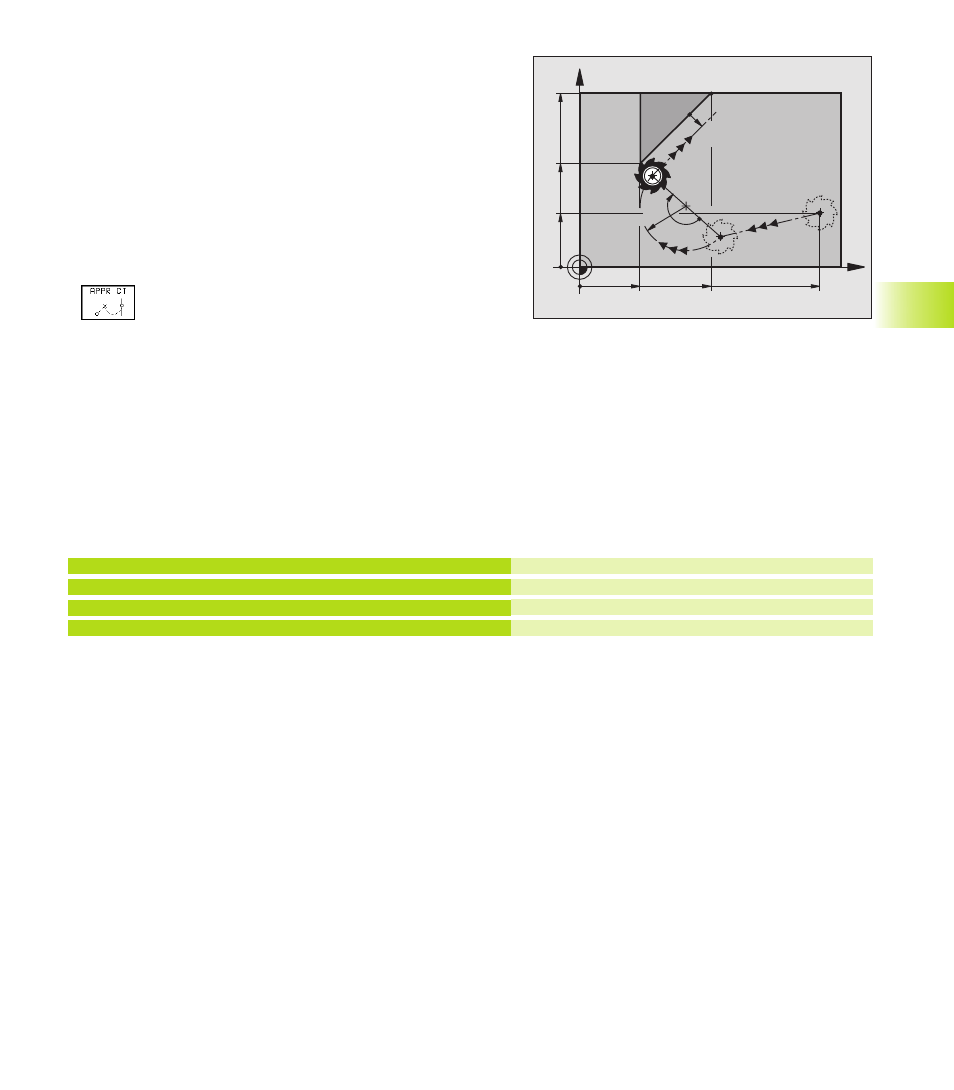

Anfahren auf einer Kreisbahn
mit tangentialem Anschluß: APPR CT
Die TNC fährt das Werkzeug auf einer Geraden vom Startpunkt P
S
auf einen Hilfspunkt P
H
. Von dort fährt es auf einer Kreisbahn, die
tangential in das erste Konturelement übergeht, den ersten Kontur-
punkt P
A
an.
Die Kreisbahn von P
H
nach P
A
ist festgelegt durch den Radius R und
den Mittelpunktswinkel CCA. Der Drehsinn der Kreisbahn ist durch
den Verlauf des ersten Konturelements gegeben.
ú Beliebige Bahnfunktion: Startpunkt P
S
anfahren
ú Dialog mit Taste APPR/DEP und Softkey APPR CT eröffnen:
ú Koordinaten des ersten Konturpunkts P
A
ú Mittelpunktswinkel CCA der Kreisbahn
■ CCA nur positiv eingeben
■ Maximaler Eingabewert 360°
ú Radius R der Kreisbahn
■ Anfahren auf der Seite des Werkstücks, die
durch die Radiuskorrektur definiert ist:
R positiv eingeben
■ Von der Werkstück-Seite aus anfahren:
R negativ eingeben
ú Radiuskorrektur RR/RL für die Bearbeitung
NC-Beispielsätze
7 L X+40 Y+10 R0 FMAX M3
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
9 L X+20 Y+35
10 L ...
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
CCA=
180°
R10
35
20
6.3 K
ont
ur anf
ahr
en und v
e
rl
assen
P
S
ohne Radiuskorrektur anfahren
P
A
mit Radiuskorr. RR, Radius R=10
Endpunkt erstes Konturelement
Nächstes Konturelement
