Ermitteln der Länge L mit einem Voreinstellgerät
Geben Sie den ermittelten Wert direkt in die Werkzeug-Definition G99
oder in die Werkzeug-Tabelle ein.
Werkzeug-Radius R
Den Werkzeug-Radius R geben Sie direkt ein.

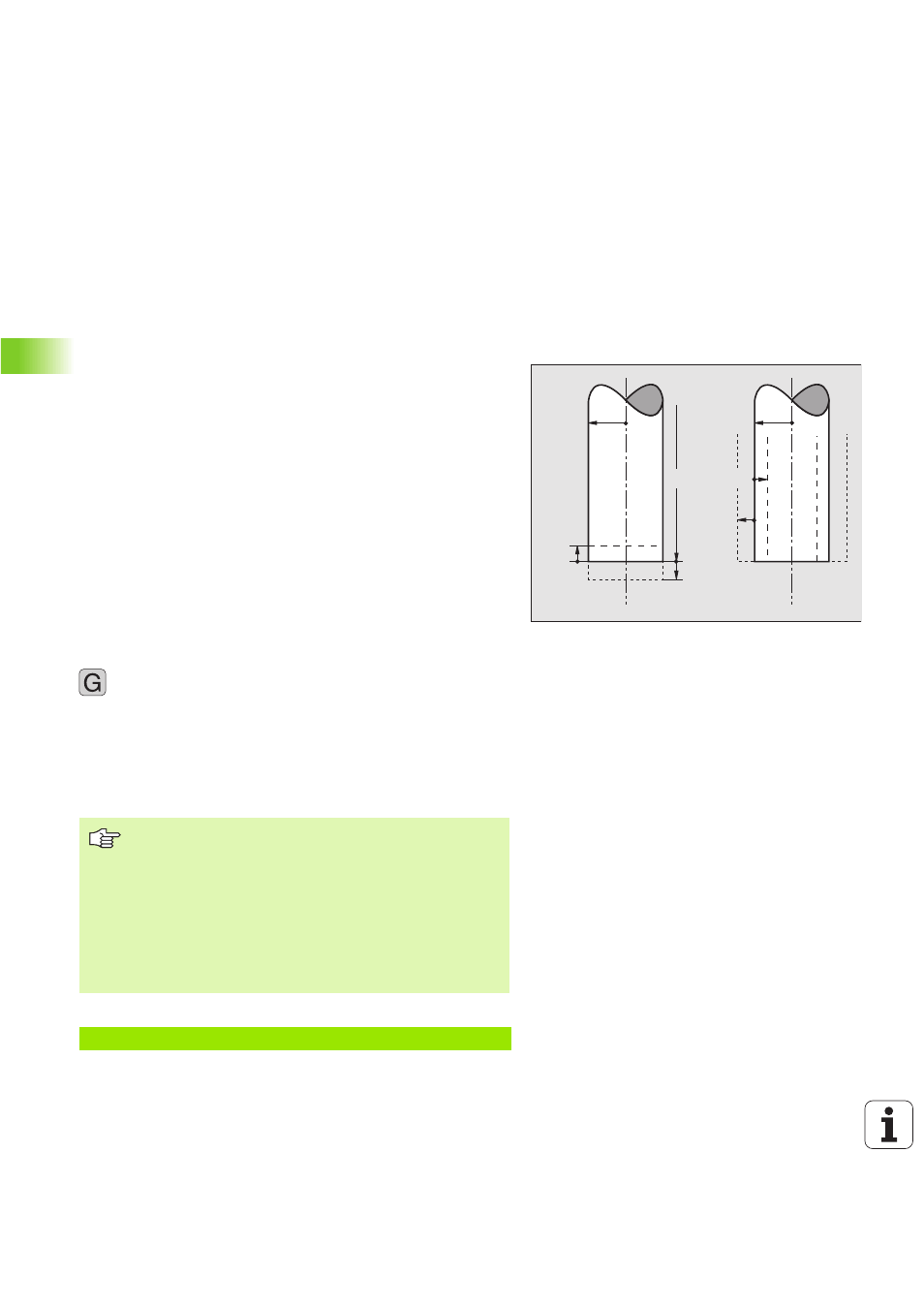

Delta-Werte für Längen und Radien
Delta-Werte bezeichnen Abweichungen für die Länge und den Radius
von Werkzeugen.
Ein positiver Delta-Wert steht für ein Aufmaß (DL, DR>0). Bei einer
Bearbeitung mit Aufmaß geben Sie den Wert für das Aufmaß beim
Programmieren des Werkzeug-Aufrufs mit T ein.
Ein negativer Delta-Wert bedeutet ein Untermaß (DL, DR<0). Ein
Untermaß wird in der Werkzeug-Tabelle für den Verschleiß eines
Werkzeugs eingetragen.
Delta-Werte geben Sie als Zahlenwerte ein, in einem T-Satz können
Sie den Wert auch mit einem Q-Parameter übergeben.
Eingabebereich: Delta-Werte dürfen maximal ± 99,999 mm betragen.
Werkzeug-Daten ins Programm eingeben
Nummer, Länge und Radius für ein bestimmtes Werkzeug legen Sie
im Bearbeitungs-Programm einmal in einem G99-Satz fest:
U U U U Werkzeug-Definition wählen. Mit Taste ENT bestäti-
gen
U U U U Werkzeug-Nummer eingeben: Mit der Werkzeug-
Nummer ein Werkzeug eindeutig kennzeichnen
U U U U Werkzeug-Länge eingeben: Korrekturwert für die
Länge
U U U U Werkzeug-Radius eingeben
Beispiel NC-Satz:
DR<0
DR>0
DL<0
R
DL>0
L
R
Während des Dialogs können Sie den Wert für die Länge
direkt in das Dialogfeld einfügen.
TNC 426, TNC 430:
Taste „Ist-Position-übernehmen“ drücken. Achten Sie dar-
auf, dass dabei die Werzeugachse in der Status-Anzeige
markiert ist.
TNC 410:
Softkey AKT. POS. Z drücken.
N4 0 G 9 9 T 5 L + 10 R+ 5 *
