HEIDENHAIN TNC 410, TNC 426, TNC 430
265
8.
6 S
L-
Z
ykl
en
G
ru
p
p
e
I
U
U
U
U
Sicherheits-Abstand
1
(inkremental): Abstand Werk-
zeugspitze (Startposition) – Werkstück-Oberfläche
U
U
U
U
Frästiefe
2
(inkremental): Abstand Werkstück-Ober-
fläche – Taschengrund
U
U
U
U
Zustell-Tiefe
3
(inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die Frästiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
n
Zustell-Tiefe und Tiefe gleich sind
n
die Zustell-Tiefe größer als die Frästiefe ist
U
U
U
U
Vorschub Tiefenzustellung
: Eintauchvorschub in
mm/min
U
U
U
U
Schlicht-Aufmaß
: Aufmaß in der Bearbeitungsebene
U
U
U
U
Ausräum-Winkel
: Richtung der Ausräum-Bewegung.
Ausräum-Winkel bezieht sich auf die Hauptachse der
Bearbeitungsebene. Winkel so eingeben, dass mög-
lichst lange Schnitte entstehen
U
U
U
U
Vorschub
: Fräsvorschub in mm/min

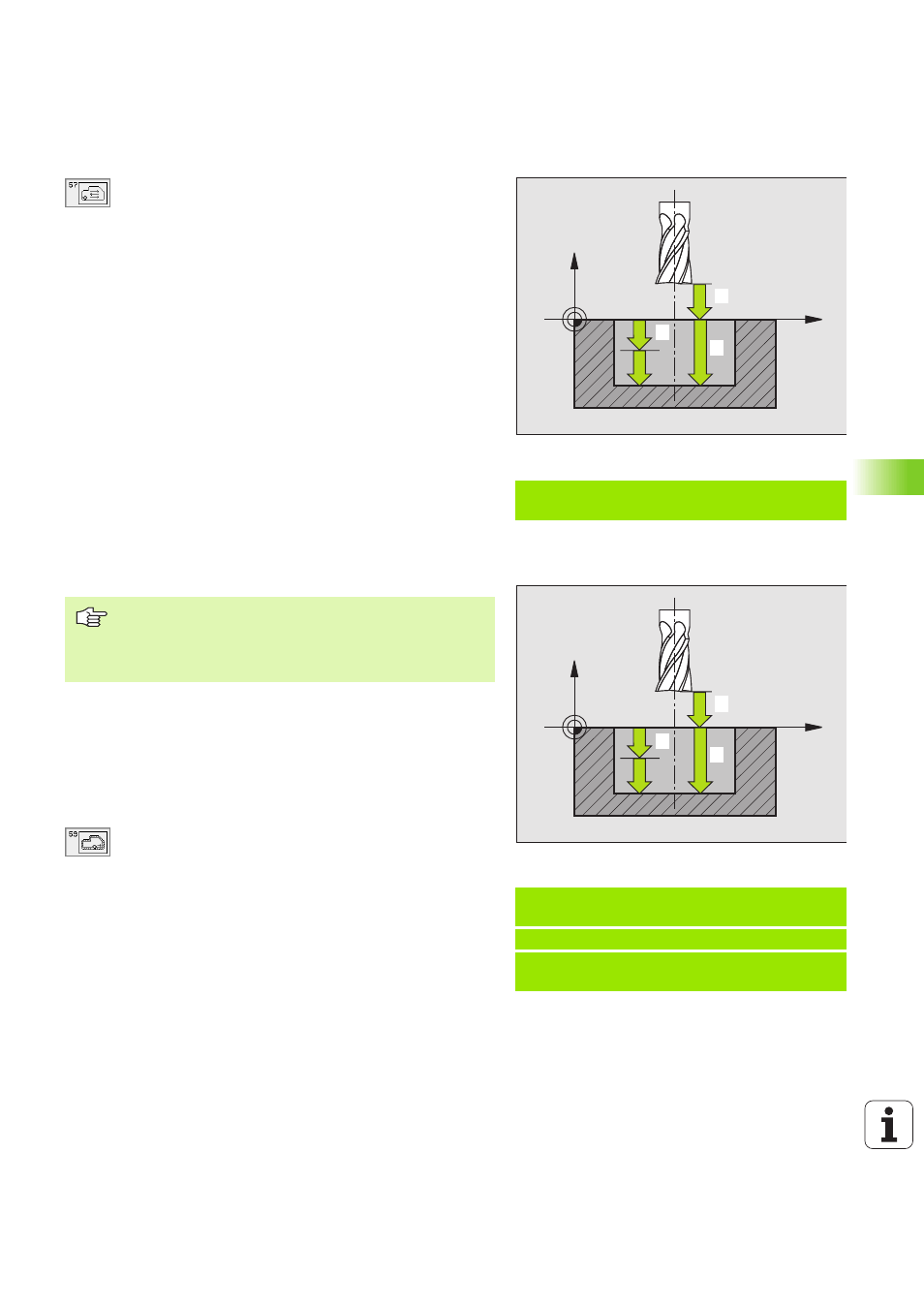

KONTURFRAESEN (Zyklus G58/G59)
Einsatz
Zyklus G58/G59 KONTURFRAESEN dient zum Schlichten der Kontur-
tasche.
Drehsinn beim Konturfräsen:
n
Im Uhrzeigersinn: G58
n
Im Gegen-Uhrzeigersinn: G59
U
U
U
U
Sicherheits-Abstand
1
(inkremental): Abstand Werk-
zeugspitze (Startposition) – Werkstück-Oberfläche
U
U
U
U
Frästiefe
2
(inkremental): Abstand Werkstück-Ober-
fläche – Taschengrund
U
U
U
U
Zustell-Tiefe
3
(inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird. Die Frästiefe muss
kein Vielfaches der Zustell-Tiefe sein. Die TNC fährt in
einem Arbeitsgang auf die Tiefe wenn:
n
Zustell-Tiefe und Tiefe gleich sind
n
die Zustell-Tiefe größer als die Frästiefe ist
U
U
U
U
Vorschub Tiefenzustellung
: Eintauchvorschub in
mm/min
U
U
U
U
Vorschub
: Fräsvorschub in mm/min
Beispiel: NC-Satz
N 5 4 G 57 P0 1 2 P0 2 - 1 5 P0 3 5 P 0 4 2 50
P 05 +0 , 5 P 06 +3 0 P 07 50 0 *
X
Z
11
12
13
Beispiel: NC-Sätze
N 5 4 G 58 P0 1 2 P0 2 - 1 5 P0 3 5 P 0 4 25 0
P 05 50 0 *
. . .
N 7 1 G 59 P0 1 2 P0 2 - 1 5 P 03 5 P0 4 2 50
P 05 50 0 *
X
Z
11
12
13
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt in der Spindelachse
(Sicherheits-Abstand über Werkstück-Oberfläche) pro-
grammieren.
