8 Programmieren: Zyklen 210

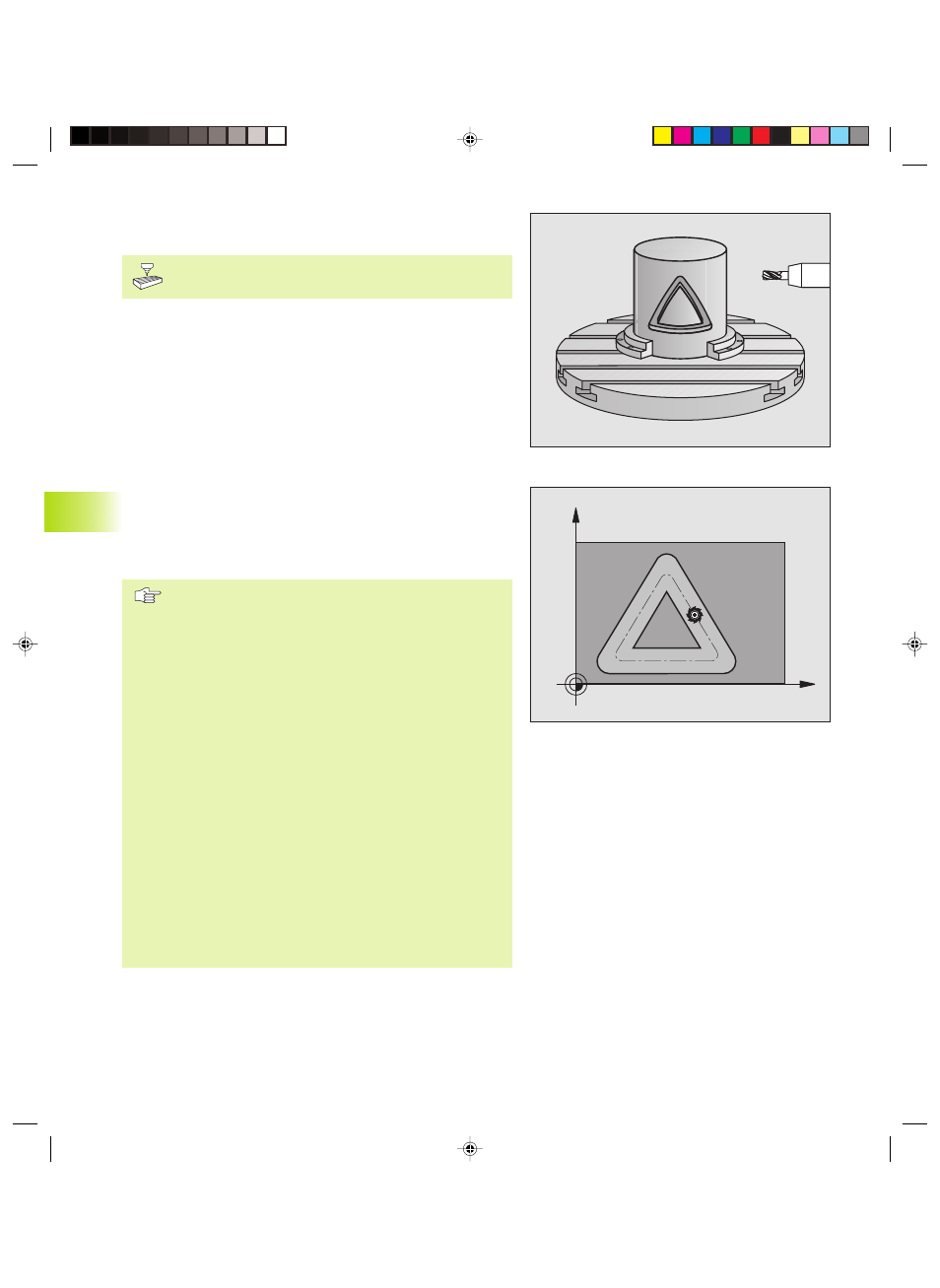

ZYLINDER-MANTEL Nutenfräsen (Zyklus G128, nur
TNC 426, TNC 430 mit NC-Software 280 474-xx)
Maschine und TNC müssen vom Maschinenhersteller für
Zyklus G128 ZYLINDER-MANTEL vorbereitet sein.
Mit diesem Zyklus können Sie eine auf der Abwicklung definierte
Führungsnut auf den Mantel eines Zylinders übertragen. Im Gegen-
satz zum Zyklus G127, stellt die TNC das Werkzeug bei diesem Zyklus
so an, daß die Wände bei aktiver Radiuskorrektur immer parallel
zueinander verlaufen. Programmieren Sie die Mittelpunktsbahn der
Kontur.
1 Die TNC positioniert das Werkzeug über den Einstichpunkt
2 In der ersten Zustell-Tiefe fräst das Werkzeug mit dem
Fräsvorschub Q12 entlang der Nutwand; dabei wird das Schlicht-
aufmaß Seite berücksichtigt
3 Am Konturende versetzt die TNC das Werkzeug an die gegen-
überliegende Nutwand und fährt zurück zum Einstichpunkt
4 Die Schritte 2 und 3 wiederholen sich, bis die programmierte
Frästiefe Q1 erreicht ist
5 Anschließend fährt das Werkzeug auf Sicherheitsabstand
Beachten Sie vor dem Programmieren
Der Speicher für einen SL-Zyklus ist begrenzt. Sie können
in einem SL-Zyklus z.B. maximal 128 Geraden-Sätze
programmieren.
Das Vorzeichen des Parameters Tiefe legt die Arbeits-
richtung fest.
Fräser mit einem über Mitte schneidenden Stirnzahn
verwenden (DIN 844).
Bei Fräserdurchmesser kleiner als die halbe Nutbreite
ggf. Zyklus G127 zum Schruppen mit R0 verwenden.
Der Zylinder muß mittig auf dem Rundtisch aufgespannt
sein.
Die Spindelachse muß senkrecht zur Rundtisch-Achse
verlaufen. Wenn dies nicht der Fall ist, dann gibt die TNC
eine Fehlermeldung aus.
Diesen Zyklus können Sie auch bei geschwenkter
Bearbeitungsebene ausführen.
Die TNC überprüft, ob die korrigierte und unkorrigierte
Bahn des Werkzeugs innerhalb des Anzeige-Bereichs der
Drehachse liegt (ist im Maschinen-Parameter 810.x
definiert ist). Bei Fehlermeldung „Kontur-Programmier-
fehler“ ggf. MP 810.x = 0 setzen.
C
Z
8.7 SL
-Zyklen Gr
uppe II (nic
ht
TNC 41
0)
