Kreisbahn c um kreismittelpunkt cc, Kreisbogen c engl.: c ircle, Koordinaten des kreis-end- punkts, drehrichtung – HEIDENHAIN TNC 426 (280 476) Benutzerhandbuch
Seite 170
144
6 Programmieren: Konturen programmieren
6.4 Bahn
bew
e
gu
ng
en
– r
e
c
h
twink
lig
e
K
o
or
d
inat
e
n

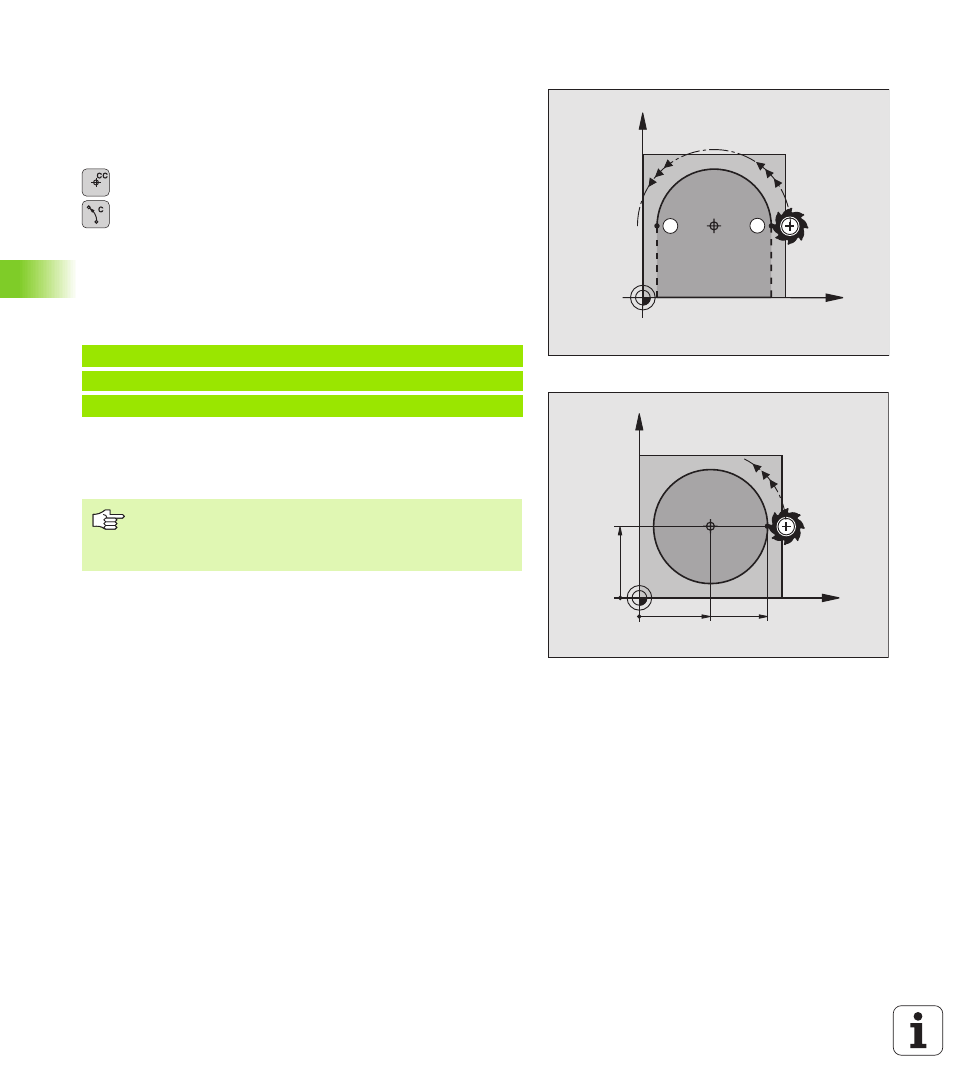

Kreisbahn C um Kreismittelpunkt CC
Legen Sie den Kreismittelpunkt CC fest, bevor Sie die Kreisbahn C pro-
grammieren. Die zuletzt programmierte Werkzeug-Position vor dem
C-Satz ist der Startpunkt der Kreisbahn.
U
U
U
U
Werkzeug auf den Startpunkt der Kreisbahn fahren
U
U
U
U
Koordinaten
des Kreismittelpunkts
U
U
U
U
Koordinaten
des Kreisbogen-Endpunkts
U
U
U
U
Drehsinn DR
Falls nötig:
U
U
U
U
Vorschub F
U
U
U
U
Zusatz-Funktion M
NC-Beispielsätze
Vollkreis
Programmieren Sie für den Endpunkt die gleichen Koordinaten wie für
den Startpunkt.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Start- und Endpunkt der Kreisbewegung müssen auf der
Kreisbahn liegen.
Eingabe-Toleranz: bis 0,016 mm (über MP7431 wählbar)
S
E
X
Y
CC
X
Y
25
45
25
CC
