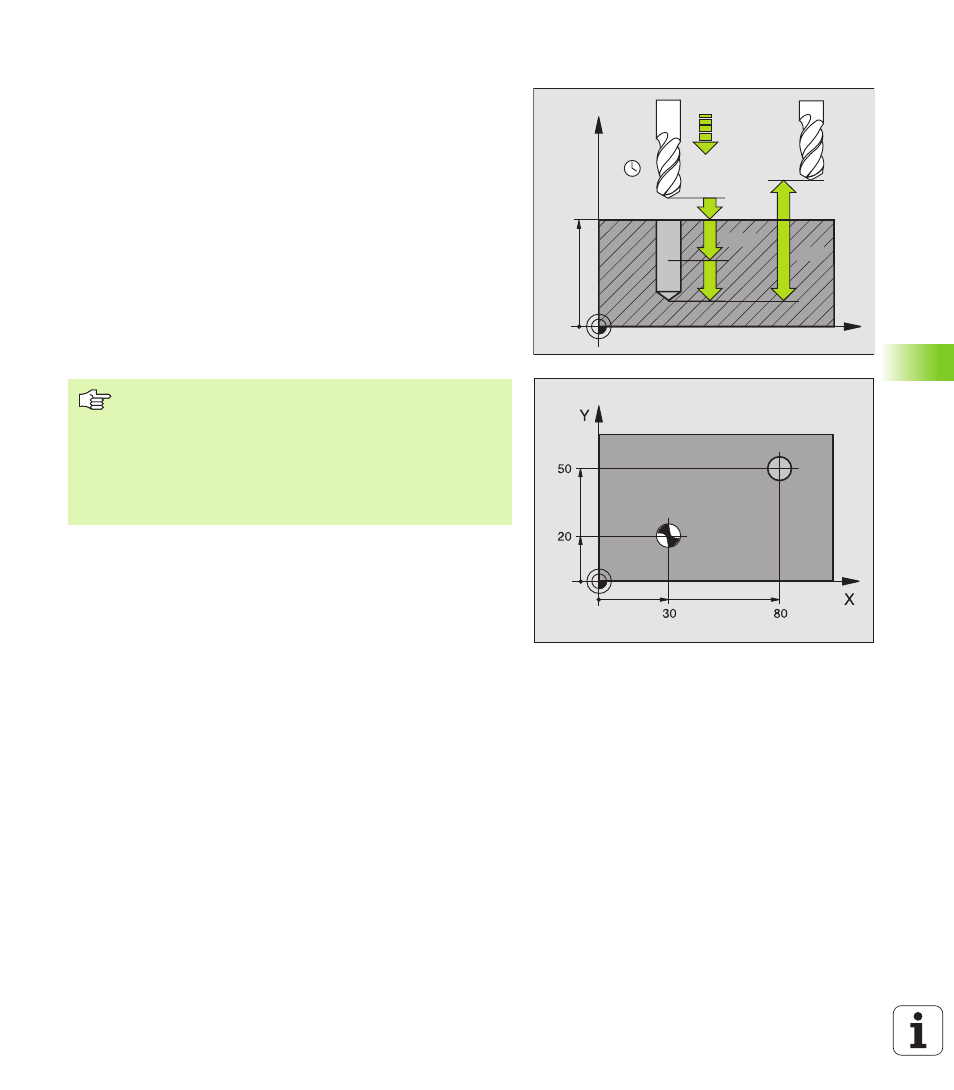

BOHREN (Zyklus 200)
1 Die TNC positioniert das Werkzeug in der Spindelachse im Eilgang
FMAX auf den Sicherheits-Abstand über der Werkstück-Oberflä-
che
2 Das Werkzeug bohrt mit dem programmierten Vorschub F bis zur
ersten Zustell-Tiefe
3 Die TNC fährt das Werkzeug mit FMAX auf den Sicherheits-
Abstand zurück, verweilt dort - falls eingegeben - und fährt
anschließend wieder mit FMAX bis auf Sicherheits-Abstand über
die erste Zustell-Tiefe
4 Anschließend bohrt das Werkzeug mit eingegebenem Vorschub F
um eine weitere Zustell-Tiefe
5 Die TNC wiederholt diesen Ablauf (2 bis 4), bis die eingegebene
Bohrtiefe erreicht ist
6 Vom Bohrungsgrund fährt das Werkzeug mit FMAX auf Sicher-
heits-Abstand oder – falls eingegeben – auf den 2. Sicherheits-
Abstand
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Beachten Sie vor dem Programmieren
Positionier-Satz auf den Startpunkt (Bohrungsmitte) der
Bearbeitungsebene mit Radiuskorrektur R0 programmie-
ren.
Das Vorzeichen des Zyklusparameters Tiefe legt die
Arbeitsrichtung fest. Wenn Sie die Tiefe = 0 programmie-
ren, dann führt die TNC den Zyklus nicht aus.
