HEIDENHAIN TNC 426, TNC 430
315
8
.7 Zyklen
zum Abz
e
ilen

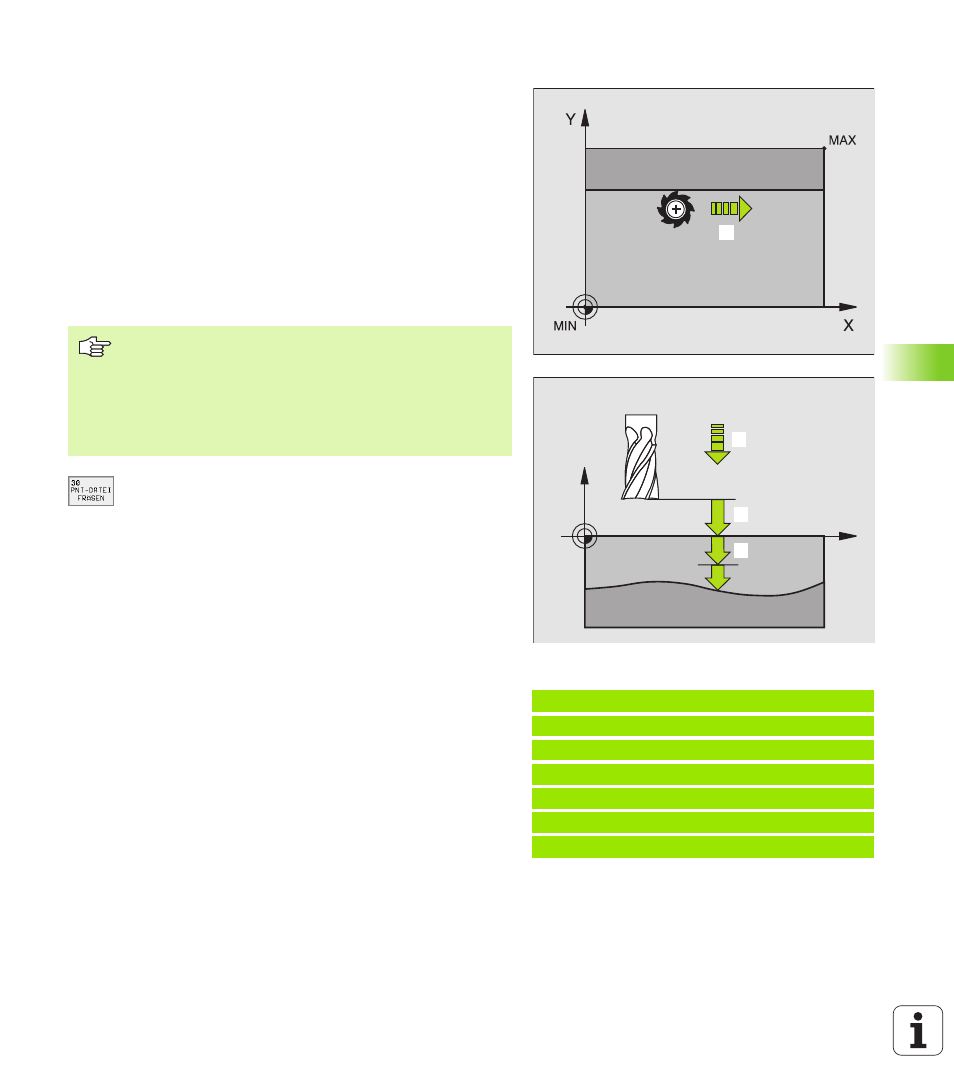

DIGITALISIERDATEN ABARBEITEN (Zyklus 30)
1
Die TNC positioniert das Werkzeug im Eilgang FMAX von der aktu-
ellen Position aus in der Spindelachse auf Sicherheits-Abstand
über den im Zyklus programmierten MAX-Punkt
2
Anschließend fährt die TNC das Werkzeug mit FMAX in der Bear-
beitungsebene auf den im Zyklus programmierten MIN-Punkt
3
Von dort aus fährt das Werkzeug mit Vorschub Tiefenzustellung
auf den ersten Konturpunkt
4
Anschließend arbeitet die TNC alle in der Digitalisierdaten-Datei
gespeicherten Punkte im Vorschub Fräsen ab; falls nötig fährt die
TNC zwischendurch auf Sicherheits-Abstand, um unbearbeitete
Bereiche zu überspringen
5
Am Ende fährt die TNC das Werkzeug mit FMAX zurück auf den
Sicherheits-Abstand
U
U
U
U
PGM Name Digitalisierdaten
: Name der Datei einge-
ben, in der die Digitalisierdaten gespeichert sind;
wenn die Datei nicht im aktuellen Verzeichnis steht,
kompletten Pfad eingeben. Wenn Sie eine Punkte-
Tabelle abarbeiten wollen, zusätzlich noch den Datei-
typ .PNT angeben
U
U
U
U
MIN-Punkt Bereich
: Minimal-Punkt (X-, Y- und Z-Koor-
dinate) des Bereichs, in dem gefräst werden soll
U
U
U
U
MAX-Punkt Bereich
: Maximal-Punkt (X-, Y- und Z-Koor-
dinate) des Bereichs, in dem gefräst werden soll
U
U
U
U
Sicherheits-Abstand
1
(inkremental): Abstand zwi-
schen Werkzeugspitze und Werkstück-Oberfläche
bei Eilgang-Bewegungen
U
U
U
U
Zustell-Tiefe
2
(inkremental): Maß, um welches das
Werkzeug jeweils zugestellt wird
U
U
U
U
Vorschub Tiefenzustellung
3
: Verfahrgeschwindig-
keit des Werkzeugs beim Eintauchen in mm/min
U
U
U
U
Vorschub Fräsen
4
: Verfahrgeschwindigkeit des
Werkzeugs beim Fräsen in mm/min
U
U
U
U
Zusatz-Funktion M
: Optionale Eingabe einer Zusatz-
Funktion, z.B. M13
Beispiel: NC-Sätze
64 CYCL DEF 30.0 DIGIDATEN ABARBEITEN
65 CYCL DEF 30.1 PGM DIGIT.: BSP.H
66 CYCL DEF 30.2 X+0 Y+0 Z-20
67 CYCL DEF 30.3 X+100 Y+100 Z+0
68 CYCL DEF 30.4 ABST 2
69 CYCL DEF 30.5 ZUSTLG +5 F100
70 CYCL DEF 30.6 F350 M8
14
X
Z
11
13
12
Beachten Sie vor dem Programmieren
Mit Zyklus 30 können Sie Digitalisierdaten und PNT-
Dateien abarbeiten.
Wenn Sie PNT-Dateien abarbeiten, in denen keine Spin-
delachsen-Koordinate steht, ergibt sich die Frästiefe aus
dem programmierten MIN-Punkt der Spindelachse.
