Handbetrieb und Einrichten
13.4 Bezugspunkt-Setzen ohne 3D-Tastsystem
13
424
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013

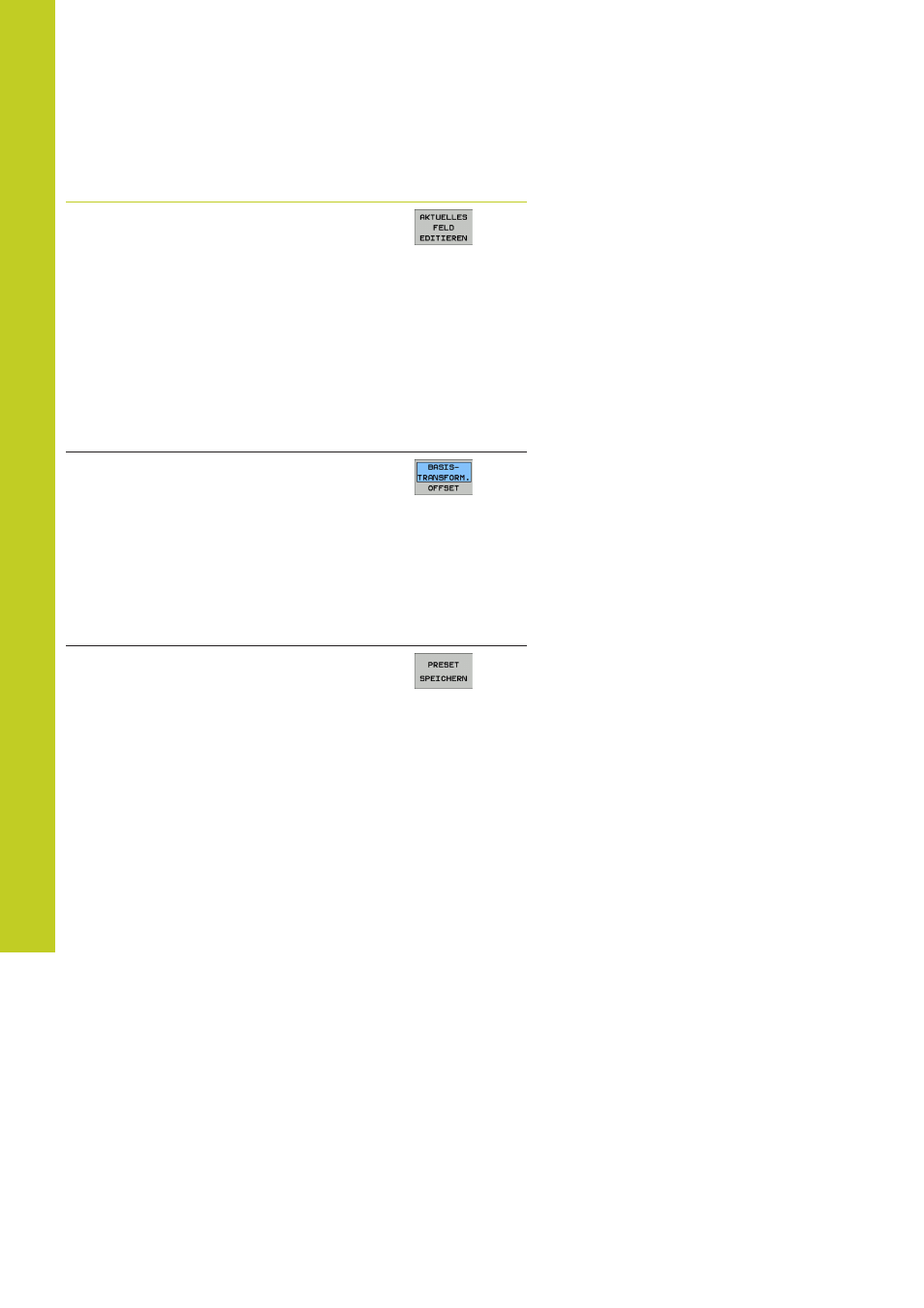

Funktion
Softkey
Neuen Bezugspunkt ohne Verrechnung der
Kinematik direkt eingeben (achsspezifisch).
Diese Funktion nur dann verwenden,
wenn Ihre Maschine mit einem Rundtisch
ausgerüstet ist und Sie durch direkte Eingabe
von 0 den Bezugspunkt in die Rundtisch-
Mitte setzen wollen. Funktion speichert
den Wert nur in der Achse ab, in der das
Hellfeld gerade steht. Gewünschten Wert
im Überblendfenster eingeben. Bei aktiver
inch-Anzeige: Wert in inch eingeben, die TNC
rechnet intern den eingegebenen Wert nach
mm um
Ansicht BASISTRANSFORMATION/
ACHSOFFSET wählen. In der Standardansicht
BASISTRANSFORMATION werden die Spalten
X, Y und Z angezeigt. Maschinenabhängig
werden zusätzlich die Spalten SPA, SPB
und SPC angezeigt. Hier speichert die TNC
die Grunddrehung (bei Werkzeugachse Z
verwendet die TNC die Spalte SPC). In der
Ansicht OFFSET werden Offset-Werte zum
Preset angezeigt.
Den momentan aktiven Bezugspunkt in eine
wählbare Tabellenzeile schreiben: Funktion
speichert den Bezugspunkt in allen Achsen ab
und aktiviert die jeweilige Tabellenzeile dann
automatisch. Bei aktiver inch-Anzeige: Wert
in inch eingeben, die TNC rechnet intern den
eingegebenen Wert nach mm um
