Bezugspunkt-Setzen mit 3D-Tastsystem (Software-Option Touch
probe functions)
13.8
13
TNC 620 | Benutzer-Handbuch HEIDENHAIN-Klartext-Dialog | 3/2013
445

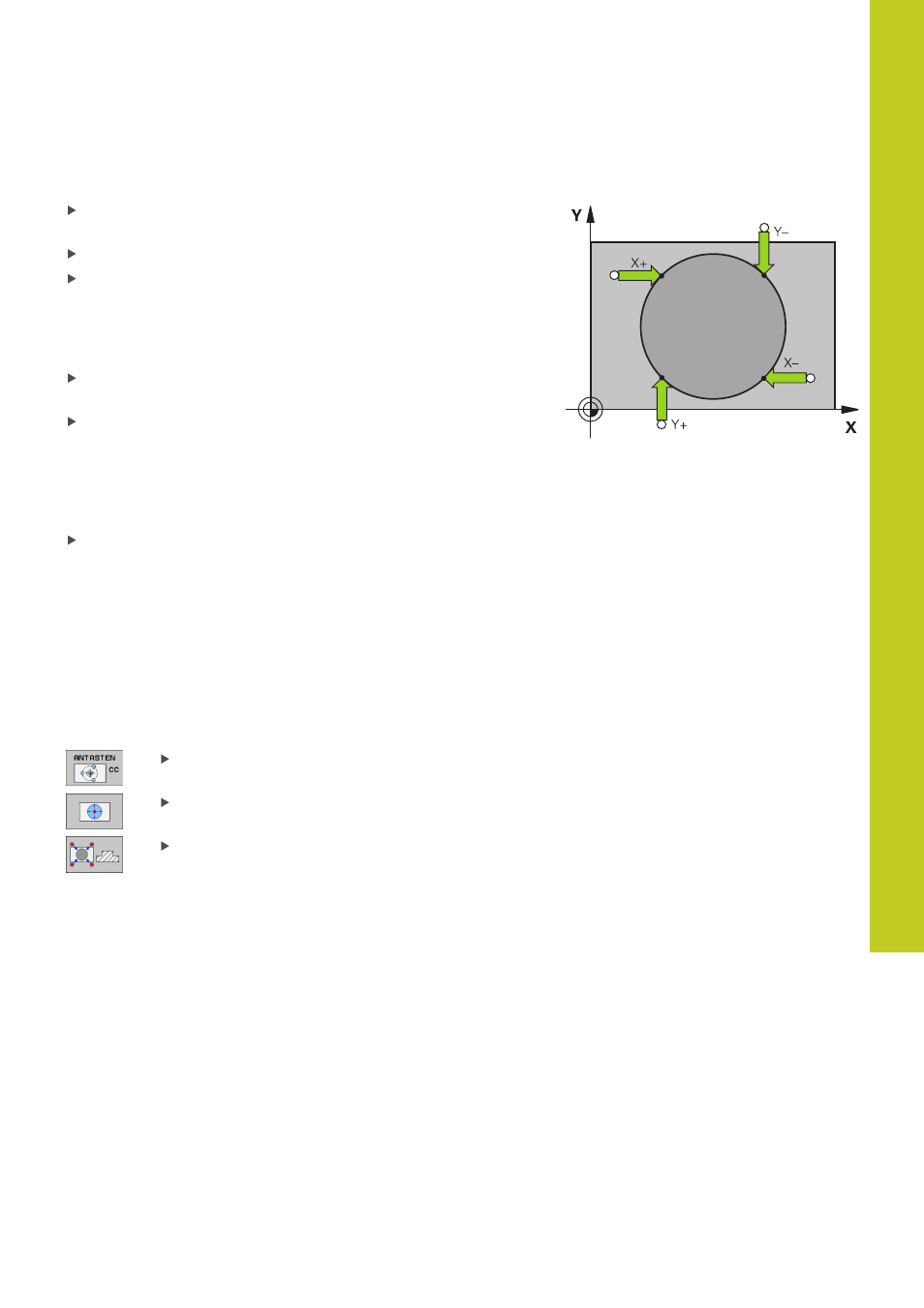

Außenkreis:
Tastkugel in die Nähe des ersten Antastpunkts außerhalb des -
Kreises positionieren
Antastrichtung wählen: Entsprechenden Softkey wählen
Antasten: Externe START-Taste drücken. Falls Sie keine
automatische Antastroutine verwenden, müssen Sie diesen
Vorgang wiederholen. Nach dem dritten Antasvorgang können
Sie den Mittelpunkt berechnen lassen (empfohlen werden vier
Antastpunkte).
Antastvorgang beenden, in das Auswertungsmenü wechseln:
Softkey AUSWERTEN drücken
Bezugspunkt: Koordinaten des Bezugspunkts eingeben, mit
Softkey BEZUGSP. SETZEN übernehmen, oder Werte in eine
Tabelle schreiben (siehe "Messwerte aus den Tastsystem-Zyklen
in eine Nullpunkt-Tabelle schreiben", Seite 432, oder siehe
"Messwerte aus den Tastsystem-Zyklen in die Preset-Tabelle
schreiben", Seite 433)
Antast-Funktion beenden: Softkey ENDE drücken
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des
Kreismittelpunkts und den Kreisradius PR an.
Bezugspunkt über mehrere Bohrungen/Kreiszapfen setzen
Auf der zweiten Softkey-Leiste befindet sich ein Softkey, mit dem
Sie den Bezugspunkt über die Anordnung mehrerer Bohrungen
oder Kreiszapfen setzen können. Sie können den Schnittpunkt von
zwei oder mehr anzutastenden Elementen als Bezugspunkt setzen.
Antastfunktion für den Schnittpunkt von Bohrungen/Kreiszapfen
wählen:
Antastfunktion wählen: Softkey ANTASTEN CC
drücken
Bohrung soll automatisch angetastet werden: Über
Softkey festlegen
Kreiszapfen soll automatisch angetastet werden:
Über Softkey festlegen
Tastsystem ungefähr in der Mitte der Bohrung bzw. in die Nähe des
ersten Antastpunkts am Kreiszapfen vorpositionieren. Nachdem Sie
die NC-Start-Taste gedrückt haben, tastet die TNC automatisch die
Kreispunkte an.
Anschließend fahren Sie das Tastsystem zur nächsten Bohrung und
tasten diese genauso an. Wiederholen Sie diesen Vorgang, bis alle
Bohrungen für die Bezugspunkt-Bestimmung angetastet sind.
