16.2 Positions-Anzeige wählen
Anwendung
Für den Manuellen Betrieb und die Programmlauf-Betriebsarten
können Sie die Anzeige der Koordinaten beeinflussen:

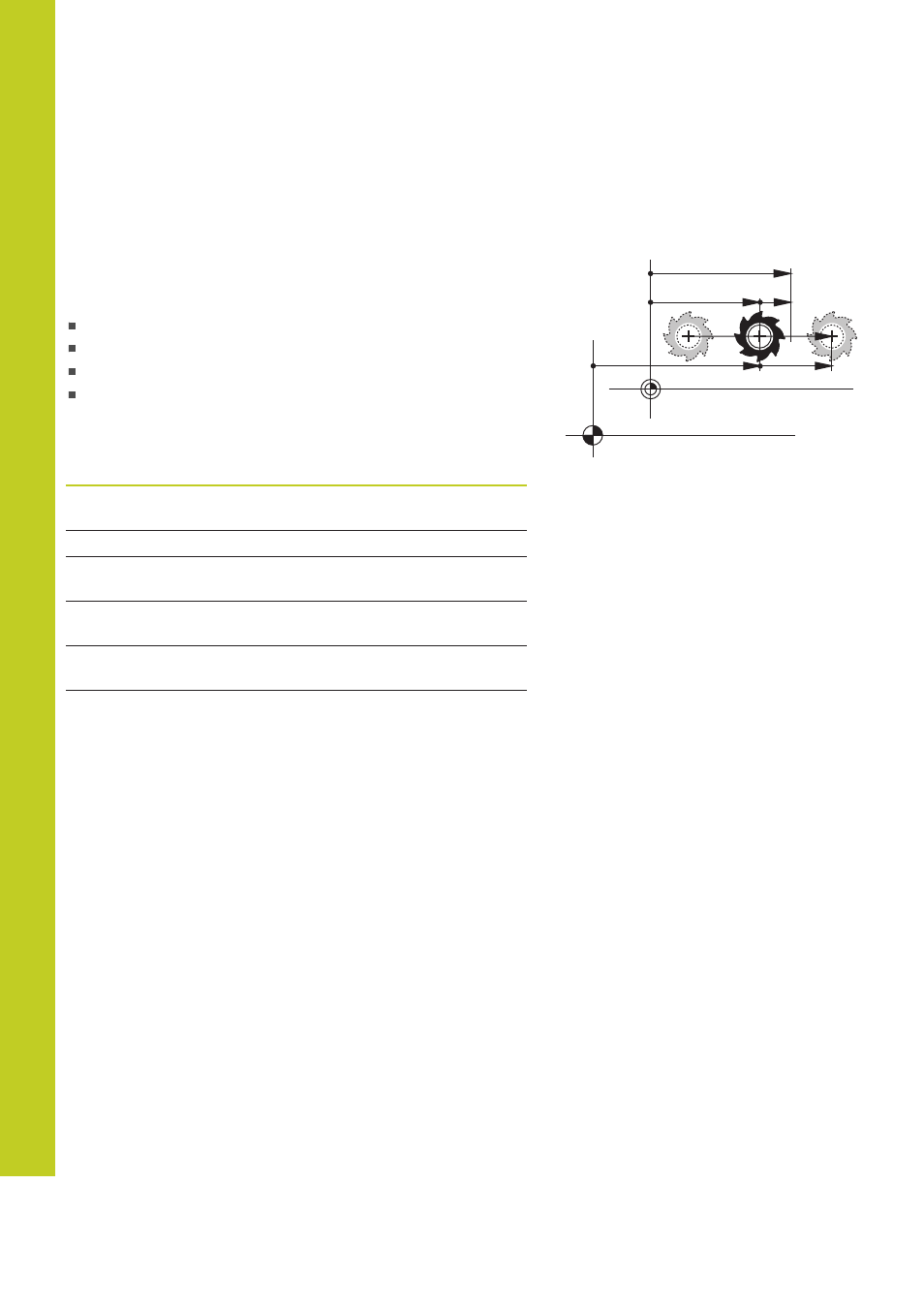

Das Bild rechts zeigt verschiedene Positionen des Werkzeugs
Ausgangs-Position
Ziel-Position des Werkzeugs
Werkstück-Nullpunkt
Maschinen-Nullpunkt
Für die Positions-Anzeigen der TNC können Sie folgende
Koordinaten wählen:
Funktion Anzeige
Soll-Position; von der TNC aktuell
vorgegebener Wert SOLL
Ist-Position; momentane Werkzeug-Position IST
Referenz-Position; Ist-Position bezogen auf
den Maschinen-Nullpunkt REFIST
Referenz-Position; Soll-Position bezogen auf
den Maschinen-Nullpunkt REFSOLL
Schleppfehler; Differenz zwischen Soll und Ist-
Position SCHPF
Restweg zur programmierten Position;
Differenz zwischen Ist- und Ziel-Position RESTW
Mit der MOD-Funktion
Positions-Anzeige 1 wählen Sie die
Positions-Anzeige in der Status-Anzeige.
Mit der MOD-Funktion
Positions-Anzeige 2 wählen Sie die
Positions-Anzeige in der zusätzlichen Status-Anzeige.
