4 Produktbeschreibung SMA Solar Technology AG
Das Display und die LEDs des Wechselrichters befinden sich auf dem Gehäusedeckel und
signalisieren den Betriebszustand des Wechselrichters.
Im Display können Sie die aktuellen Betriebsdaten des Wechselrichters (z. B. Status, Leistung,
Eingangsspannung) und Fehler oder Störungen ablesen (siehe Kapitel 10.2 „Display‑Meldungen”,
Seite 62).
Die LEDs stellen den Betriebszustand des Wechselrichters dar und verdeutlichen durch
unterschiedliche Blinkcodes die Meldungen im Display (siehe Kapitel 10.1 „LED-Signale”, Seite 60).
4.3 Display und LEDs

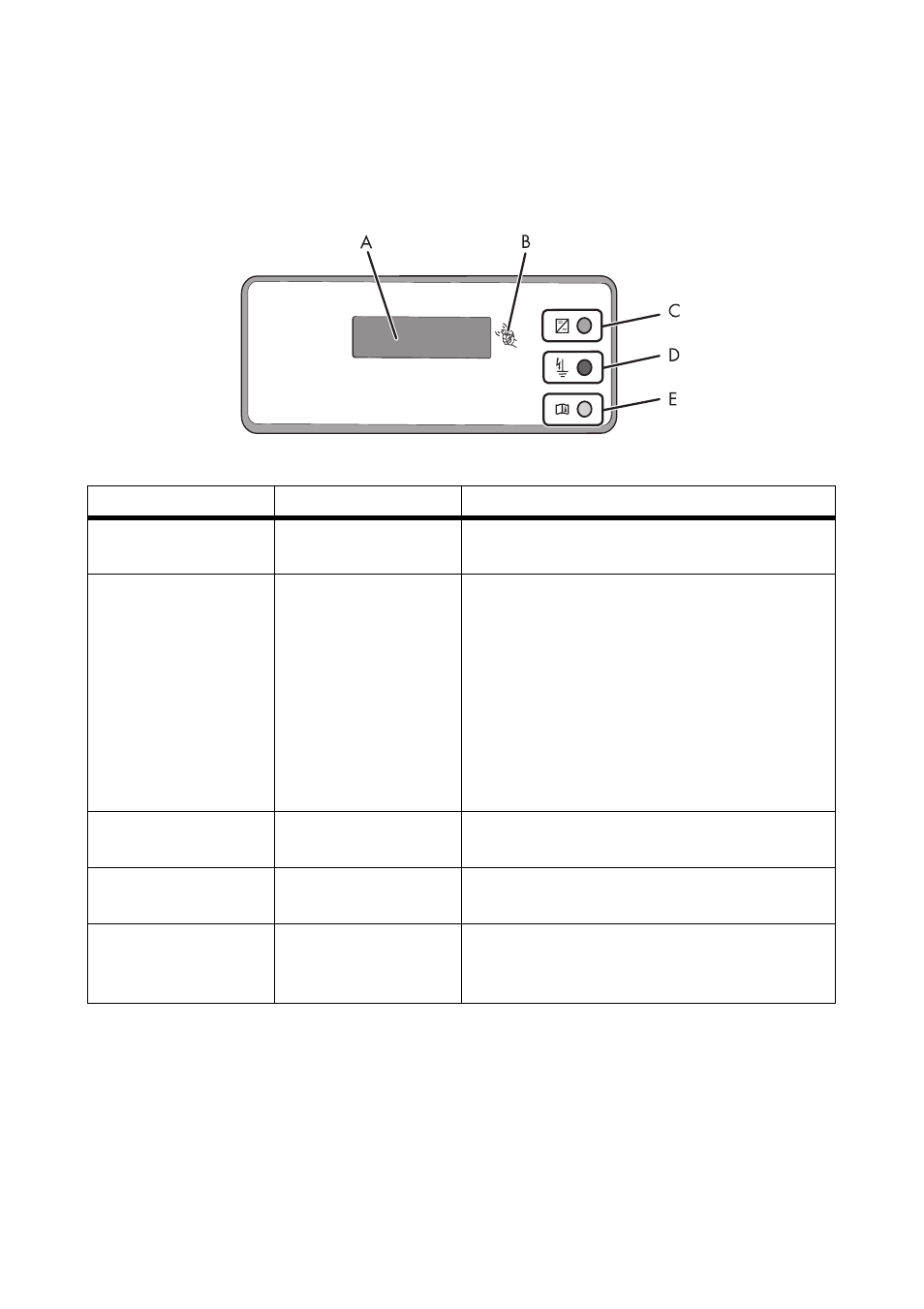

Abbildung 5: Aufbau des Anzeigefelds
Position Bezeichnung Erklärung
A Display 2-zeiliges LC-Textdisplay für Anzeige von
Betriebsdaten.
B Klopfsymbol Durch Klopfen können Sie das Display bedienen:
• 1-mal klopfen: Display-Beleuchtung
einschalten oder eine Display-Meldung
weiterschalten.
• 2-mal nacheinander klopfen: Der
Wechselrichter zeigt die
Display-Meldungen der Startphase an.
Nach 2 Minuten erlischt die Beleuchtung
automatisch.
C Grüne LED Signalisiert den Betriebszustand des
Wechselrichters.
D Rote LED Signalisiert einen Erdschluss, einen defekten
Varistor oder eine defekte String-Sicherung.
E Gelbe LED Signalisiert einen Fehler oder eine Störung. Um
den Fehler oder die Störung zu beheben, lesen
Sie die Anleitung.
