46 SMC9-11TLRP-IA-de-51 Installationsanleitung
6 Elektrischer Anschluss SMA Solar Technology AG
Für den Anschluss des SMA Power Balancer-Stecksystems benötigen Sie ein spezielles Y-Kabel. Das
Y-Kabel liegt nicht standardmäßig bei. Sie können das Y-Kabel bei SMA Solar Technology AG
bestellen (siehe Kapitel 13 „Zubehör”, Seite 97).
Das Y-Kabel ist für Entfernungen von maximal 2 m zwischen 2 Wechselrichtern ausgelegt. Für längere
Entfernungen zwischen den Wechselrichtern müssen Sie das Y-Kabel verlängern.
Anforderungen an das Verlängerungskabel:
☐ Maximale Kabellänge: 300 m
☐ Verlängerungskabel für Innenbereich: Li2YCY 1 x 2 x 0,25 mm², geschirmt, flexibel, isoliert,
verdrilltes Aderpaar
☐ Verlängerungskabel für Außenbereich: Li2YCYv 1 x 2 x 0,25 mm², geschirmt, flexibel, isoliert,
verdrilltes Aderpaar
Voraussetzungen:
☐ Jeder Wechselrichter muss an einen Außenleiter L1, L2 oder L3 des öffentlichen Stromnetzes
angeschlossen sein (Informationen zum 3-phasigen Netzanschluss siehe Technische Information
„Dreiphasiger Netzanschluss“ unter www.SMA-Solar.com).
☐ Alle 3 Wechselrichter müssen mit dem SMA Power Balancer-Stecksystem ausgestattet sein. Tipp:
Wenn ein Wechselrichter nicht mit einem SMA Power Balancer-Stecksystem ausgestattet ist,
können Sie einen Nachrüstsatz bestellen (siehe Kapitel 13 „Zubehör”, Seite 97).
☐ Das Y-Kabel für das SMA Power Balancer-Stecksystem muss vorhanden sein.
1. Den Wechselrichter spannungsfrei schalten (siehe Kapitel 9).
2. Um das Y-Kabel zu verlängern:
• Das Y-Kabel in der Mitte durchschneiden.
• Adern und Kabelschirm innerhalb einer Verbindungsdose mit dem Verlängerungskabel 1:1
verbinden. Dabei die maximale Kabellänge von 300 m beachten.
6.5 SMA Power Balancer anschließen

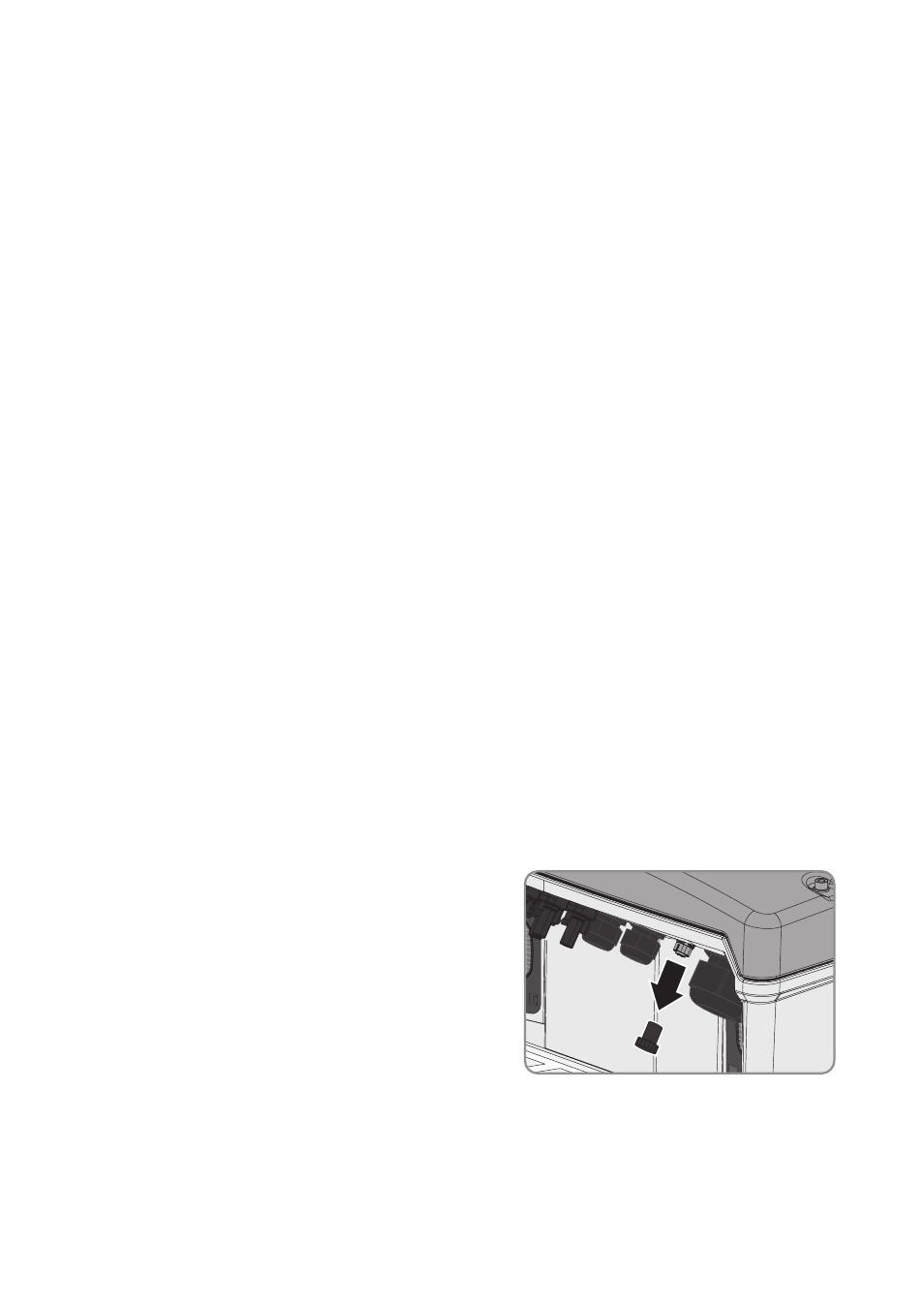

3. Drehverschluss von der Buchse jedes
Wechselrichters abdrehen.
