42 SMC9-11TLRP-IA-de-51 Installationsanleitung
6 Elektrischer Anschluss SMA Solar Technology AG

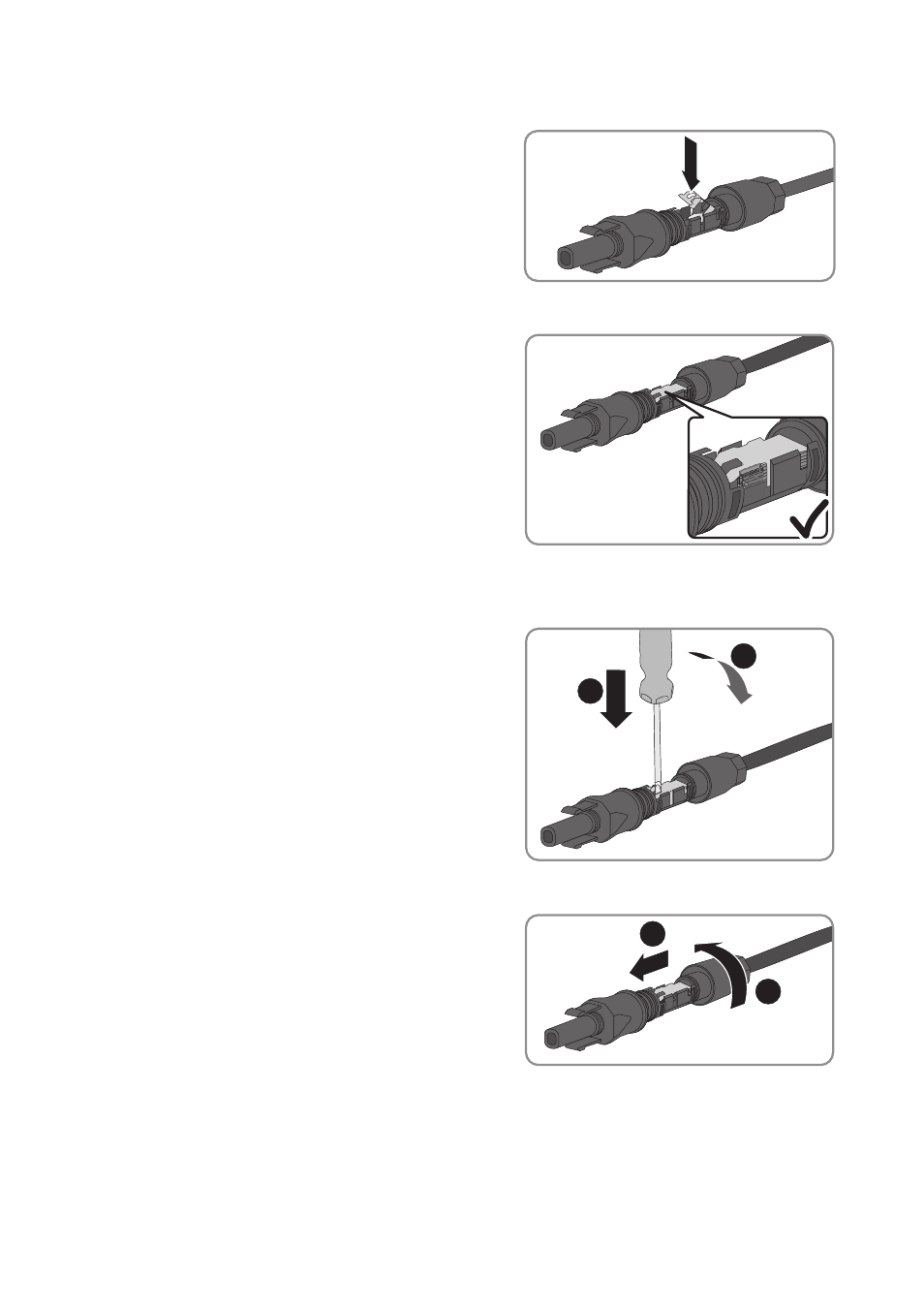

☑ Der Klemmbügel rastet hörbar ein.
✖ Die Litze ist nicht in der Kammer zu sehen?
Das Kabel sitzt nicht korrekt.
• Das Kabel entnehmen und erneut mit Punkt 2 beginnen.
3. Den Klemmbügel herunterdrücken.
☑ Die Litze ist in der Kammer des Klemmbügels
zu sehen.
• Den Klemmbügel lösen. Dazu einen
Schraubendreher (Klingenbreite: 3,5 mm) in
den Klemmbügel einhaken und den
Klemmbügel aufhebeln.
4. Überwurfmutter zum Gewinde schieben und
festdrehen (Drehmoment: 2 Nm).
+
+
+
1
2
+
1
2
