Installationsanleitung SMC9-11TLRP-IA-de-51 39
SMA Solar Technology AG 6 Elektrischer Anschluss
Sie können das Gehäuse des Wechselrichters zusätzlich erden, wenn vor Ort eine zusätzliche Erdung
oder ein Potenzialausgleich gefordert ist. Dadurch wird ein Berührungsstrom bei Versagen des
ursprünglichen Schutzleiters vermieden.
Kabelanforderung:
☐ Querschnitt des Erdungskabels: maximal 16 mm²
1. Das Erdungskabel abisolieren.
6.3.3 Gehäuse zusätzlich erden

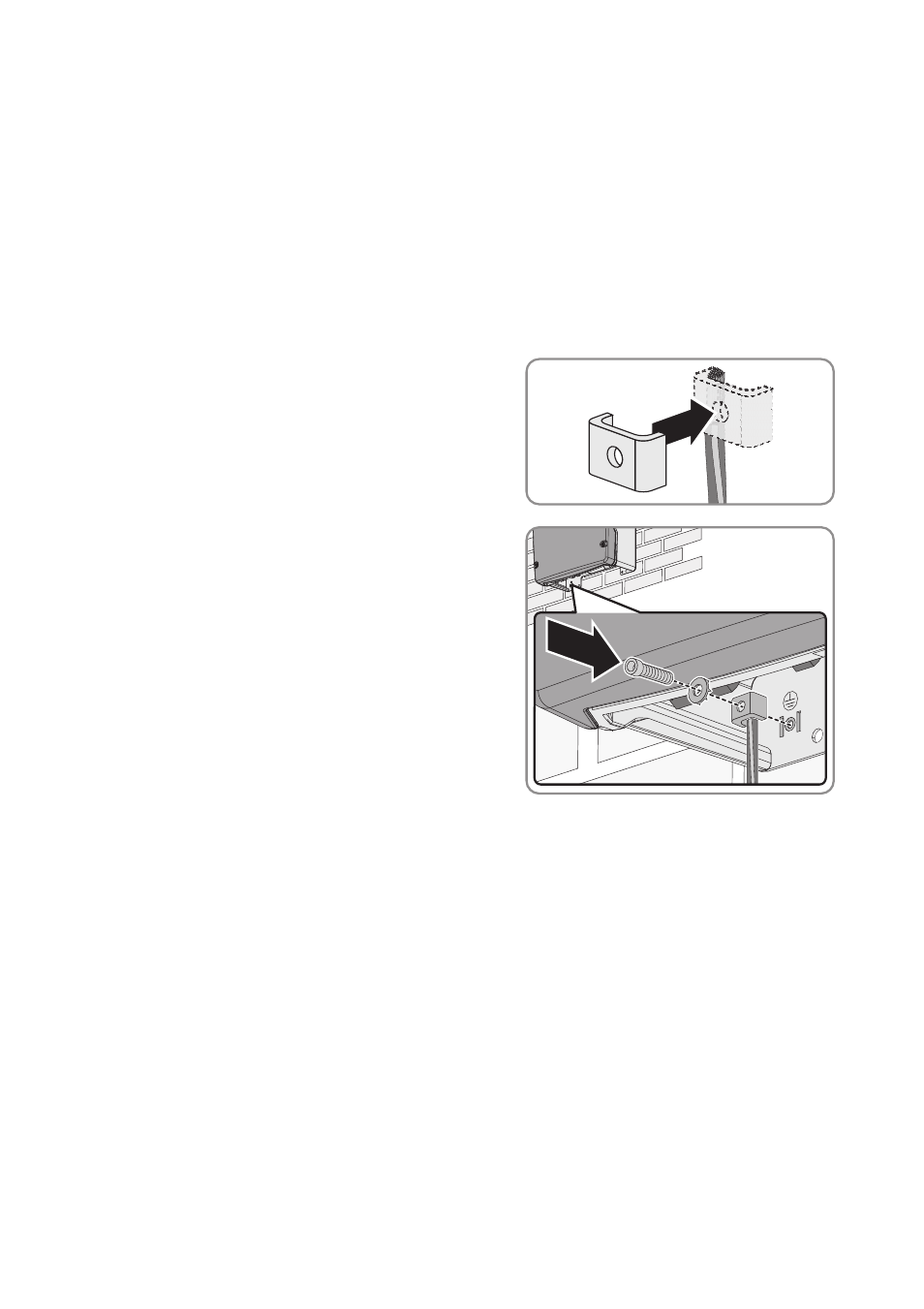

2. Den Klemmbügel über das Erdungskabel führen.
Dabei den Schutzleiter links anordnen.
3. Den Klemmbügel mit der Zylinderschraube
M6x16 und der Sperrkantscheibe festdrehen
(Drehmoment: 6 Nm). Dabei müssen die Zähne
der Sperrkantscheibe zum Klemmbügel zeigen.
