6 Elektrischer Anschluss
6.2
Übersicht des Anschlussbereichs
6.2.1
Unteransicht

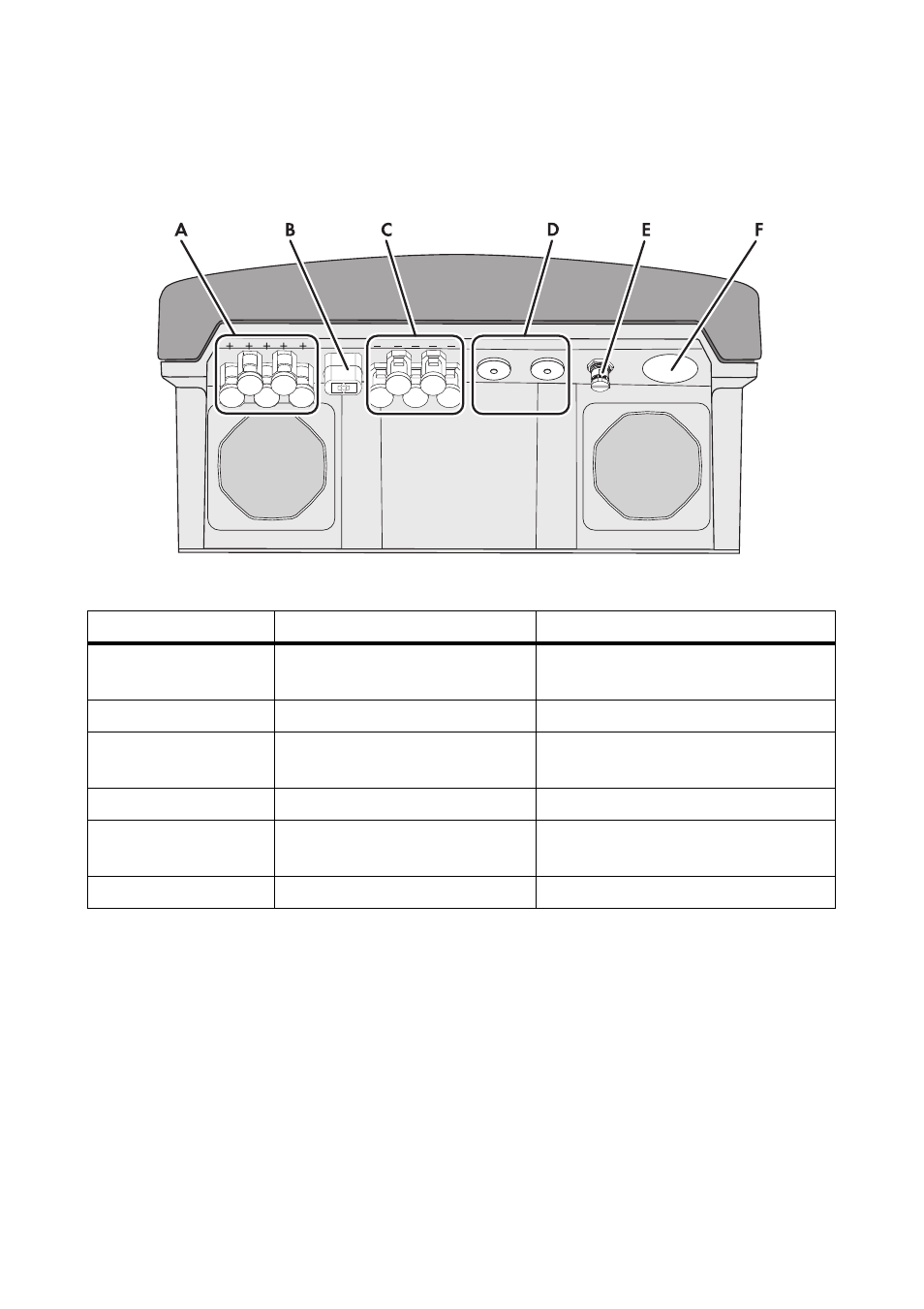

Abbildung 11:
Anschlussbereiche und Gehäuseöffnungen an der Unterseite des Wechselrichters
Position
Bezeichnung
Erklärung
A
Positiver DC-Steckverbinder mit
Blindstopfen
Für Anschluss der positiven DC-Kabel
B
Buchse
Für Anschluss des ESS
C
Negativer DC-Steckverbinder mit
Blindstopfen
Für Anschluss der negativen DC-Kabel
D
Gehäuseöffnung
Für Durchführung der Datenkabel
E
Buchse
Für Anschluss des SMA Power
Balancer
F
Gehäuseöffnung
Für Durchführung des AC-Kabels
