4 Produktbeschreibung SMA Solar Technology AG
Der SMA Power Balancer ist eine Funktion des Sunny Mini Central, die eine 3-phasige
Netzanbindung ermöglicht.
Mit dem SMA Power Balancer können Sie 3 Sunny Mini Central zu einer 3-phasigen Einspeiseeinheit
verbinden und vermeiden dadurch eine Schieflast. Schieflast bedeutet eine unsymmetrisch
eingespeiste Leistung, die vom eingestellten Länderdatensatz abhängig ist und zwischen 4,6 kVA und
6 kVA betragen darf.
Unter Berücksichtigung der lokalen Anschlussbedingungen des Netzbetreibers können Sie mit dem
SMA Power Balancer eine 3-phasige Netzspannungsüberwachung realisieren. Dadurch werden bei
Netzfehlern alle 3 Sunny Mini Central vollständig vom öffentlichen Stromnetz getrennt oder deren
Leistung begrenzt.
Die Anschlüsse für den SMA Power Balancer sind gegenüber der restlichen Schaltung des Sunny Mini
Central galvanisch getrennt.
Dieser Sunny Mini Central verfügt über eine Buchse für den Anschluss des SMA Power Balancer an
der Unterseite des Wechselrichters. Zur Verbindung von 3 Sunny Mini Central gleichen Typs
benötigen Sie ein spezielles Y-Kabel. Sie können nur Sunny Mini Central miteinander verbinden, die
über die gleiche Anschlussart für den SMA Power Balancer verfügen. Sunny Mini Central mit einer
anderen Anschlussart für den SMA Power Balancer können nachgerüstet und mit dem Y-Kabel
verbunden werden.
Betriebsarten des SMA Power Balancer
Erläuterung_SMCTLRP_Power Balancer
Bei Einstellung des Länderdatensatzes VDE-AR-N4105-HP ist der SMA Power Balancer werkseitig
aktiviert und auf die Betriebsart PowerGuard eingestellt. Wenn der SMA Power Balancer nicht mit
den anderen Wechselrichtern verkabelt ist, fehlt die kommunikative Kopplung zwischen den
Wechselrichtern an unterschiedlichen Außenleitern und die Einspeiseleistung des Wechselrichters
wird auf 4,6 kVA begrenzt.
4.5 SMA Power Balancer

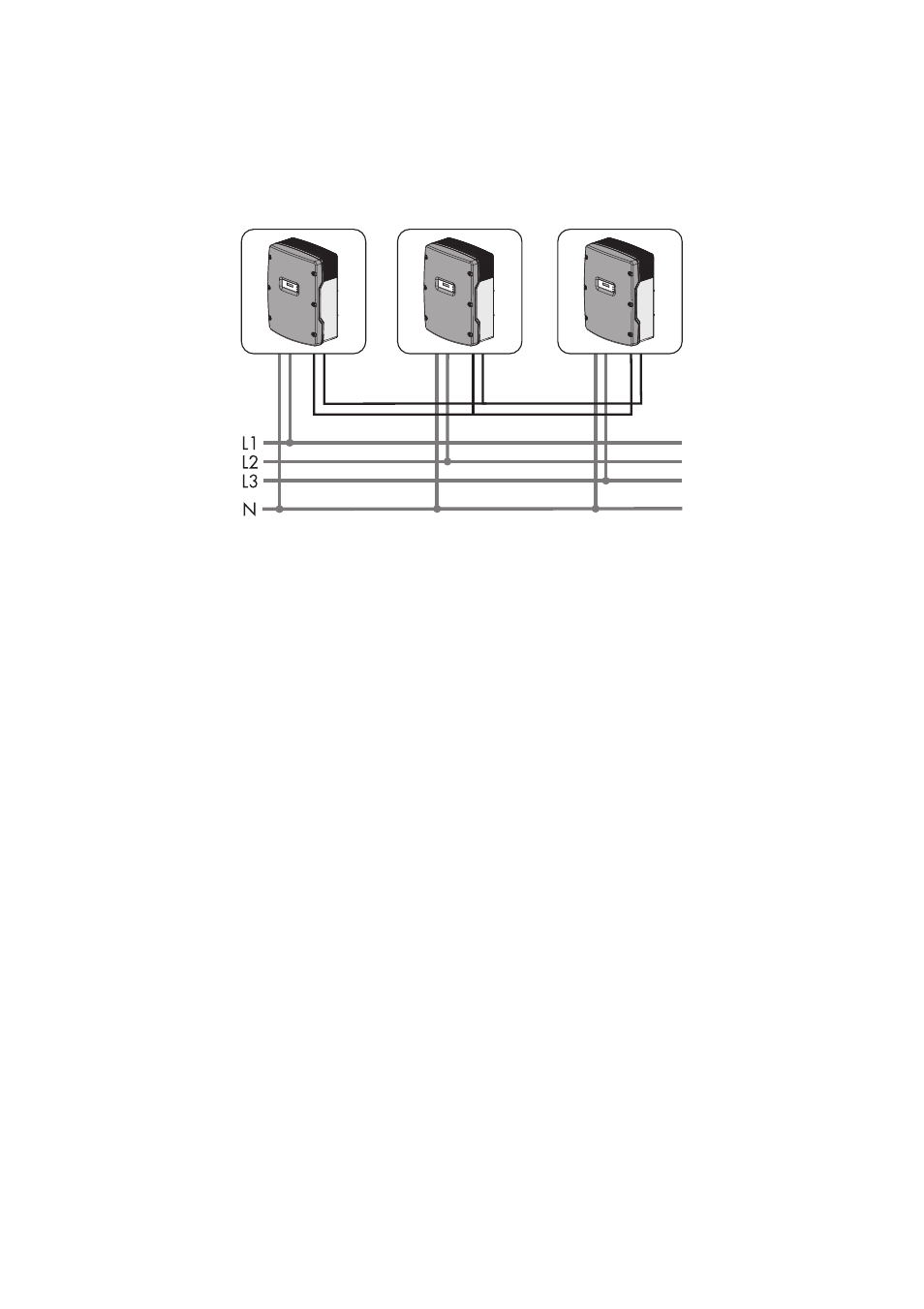

Abbildung 7: Aufbau einer 3-phasigen Einspeiseeinheit mit 3 Sunny Mini Central mit SMA Power Balancer
