4.1.2 Anlagenbaum
Aus Sicht der Anlagenkommunikation besteht eine PV-Anlage aus mehreren Geräten, die über die
gleiche Kommunikationsart (z. B. SMA Bluetooth) miteinander verbunden sind.

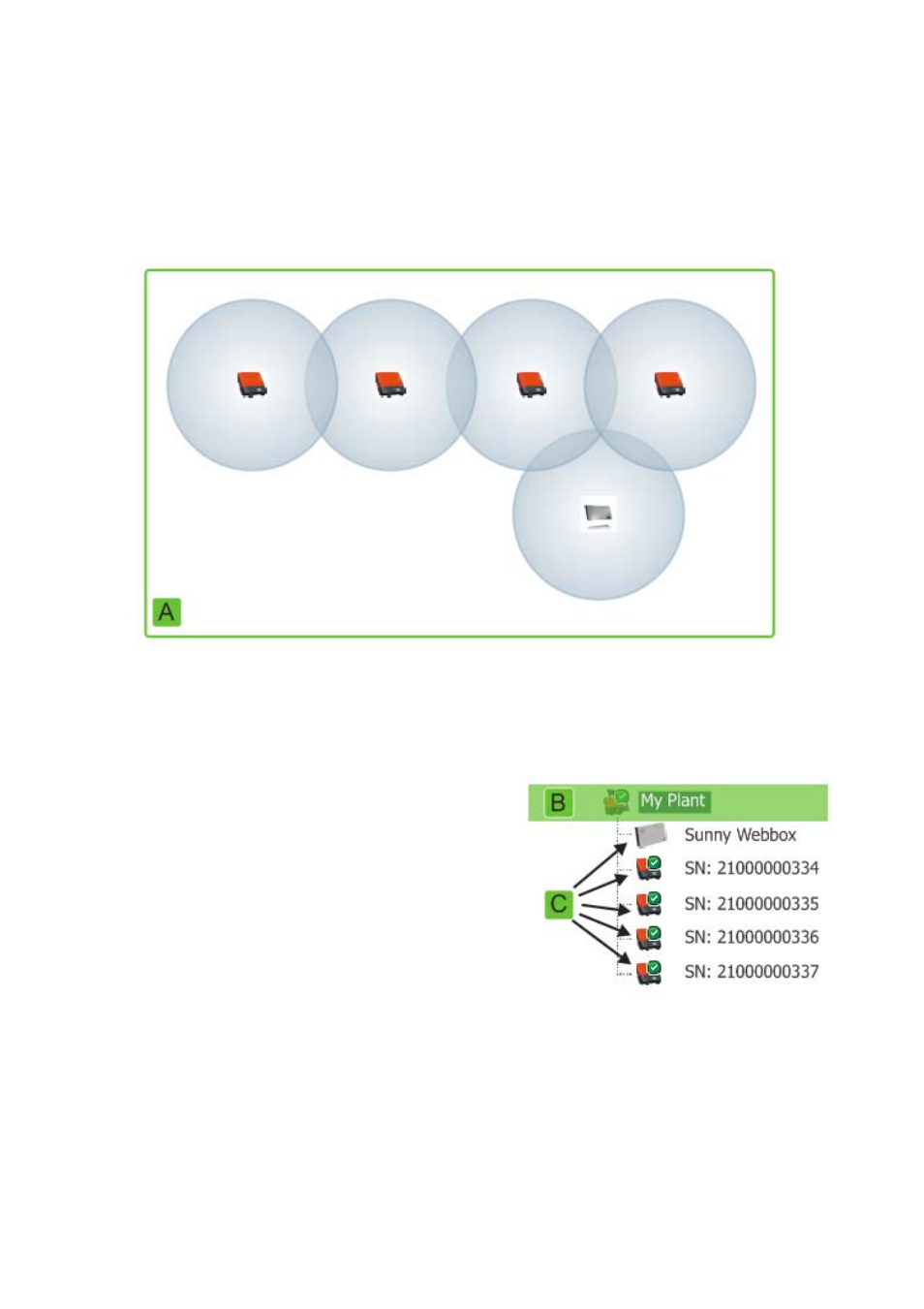

Sicht auf eine Bluetooth Anlage
Die physikalische Anlagenstruktur (A) wird über den Anlagenbaum in der Sunny WebBox abgebildet.
Dazu werden alle Geräte einer Anlage (inklusive der Sunny WebBox) unterhalb der Anlage (B)
dargestellt. Die Anlage wird aus Sicht der Anlagenkommunikation durch die Sunny WebBox erzeugt.
Anlagenbaum in der Sunny WebBox
Generell wird zwischen der Anlagensicht (B) und der
Gerätesicht (C) unterschieden.
• Siehe Kapitel 6.1 „Anlagensicht“ (Seite 38)
• Siehe Kapitel 6.2 „Gerätesicht“ (Seite 39)
