SMA Solar Technology AG Montage
Installationsanleitung SB25-30TLST-21-IA-de-13 25
5.3 Wechselrichter montieren
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang enthalten):
– 3 Schrauben (Durchmesser: mindestens 6 mm)
– 3 Dübel
– 3 Unterlegscheiben (Außendurchmesser: mindestens 18 mm)

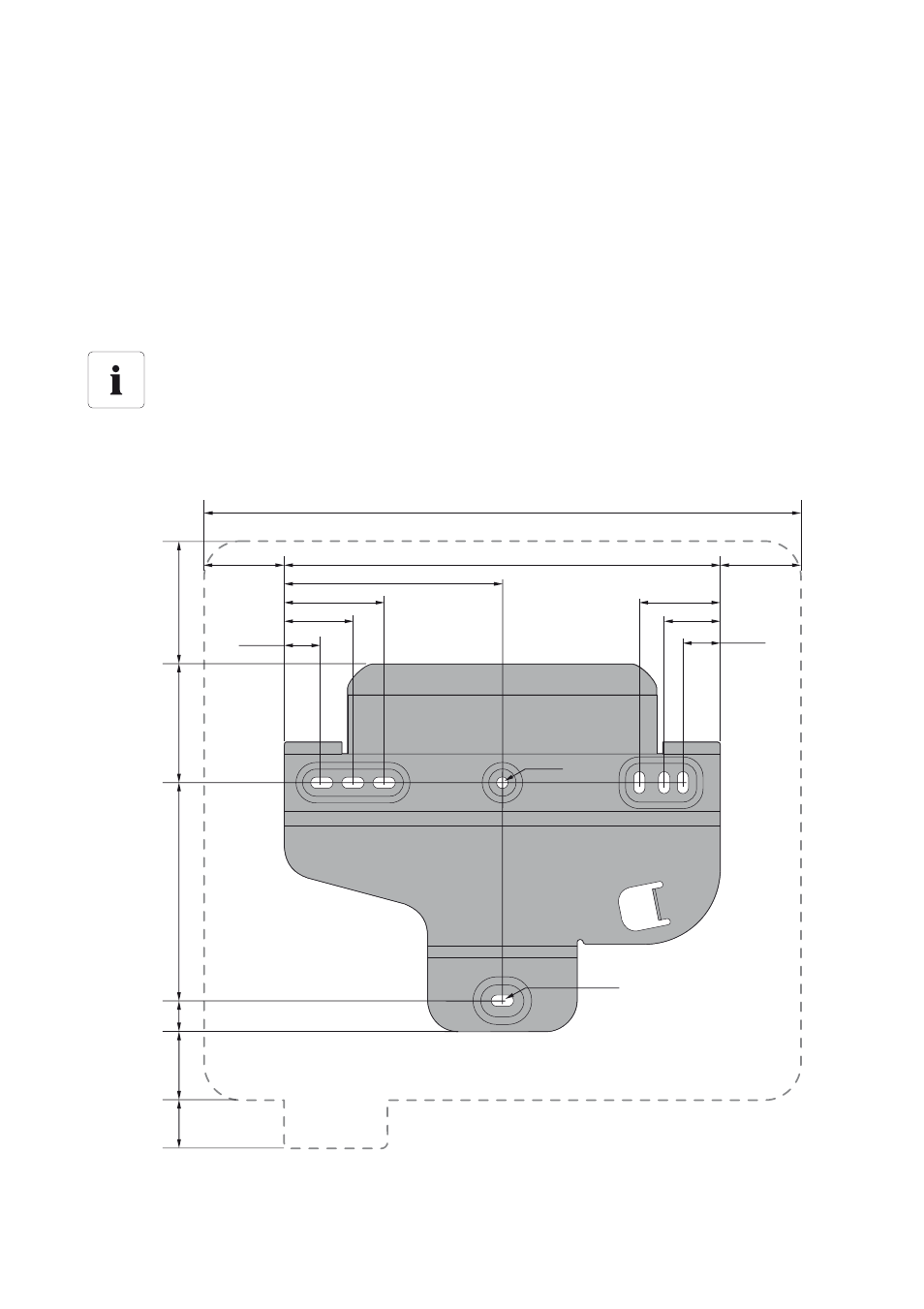

1. Wandhalterung als Bohrschablone verwenden und Positionen der Bohrlöcher markieren.
Anzahl der verwendeten Bohrlöcher
• Bei Montage an der Wand mindestens 2 der waagerechten Löcher und das unterste
in der Mitte verwenden.
• Bei Montage am Pfosten die beiden Löcher in der Mitte verwenden.
490 mm
335 mm
175 mm
80 mm
55 mm
33 mm
175 mm
65 mm
45 mm
30 mm
9 mm
9 mm x 18 mm
70 mm 70 mm
31 mm
25 mm
57mm
98 mm
133 mm
