SMA Solar Technology AG Öffnen und Schließen
Installationsanleitung SB25-30TLST-21-IA-de-13 63

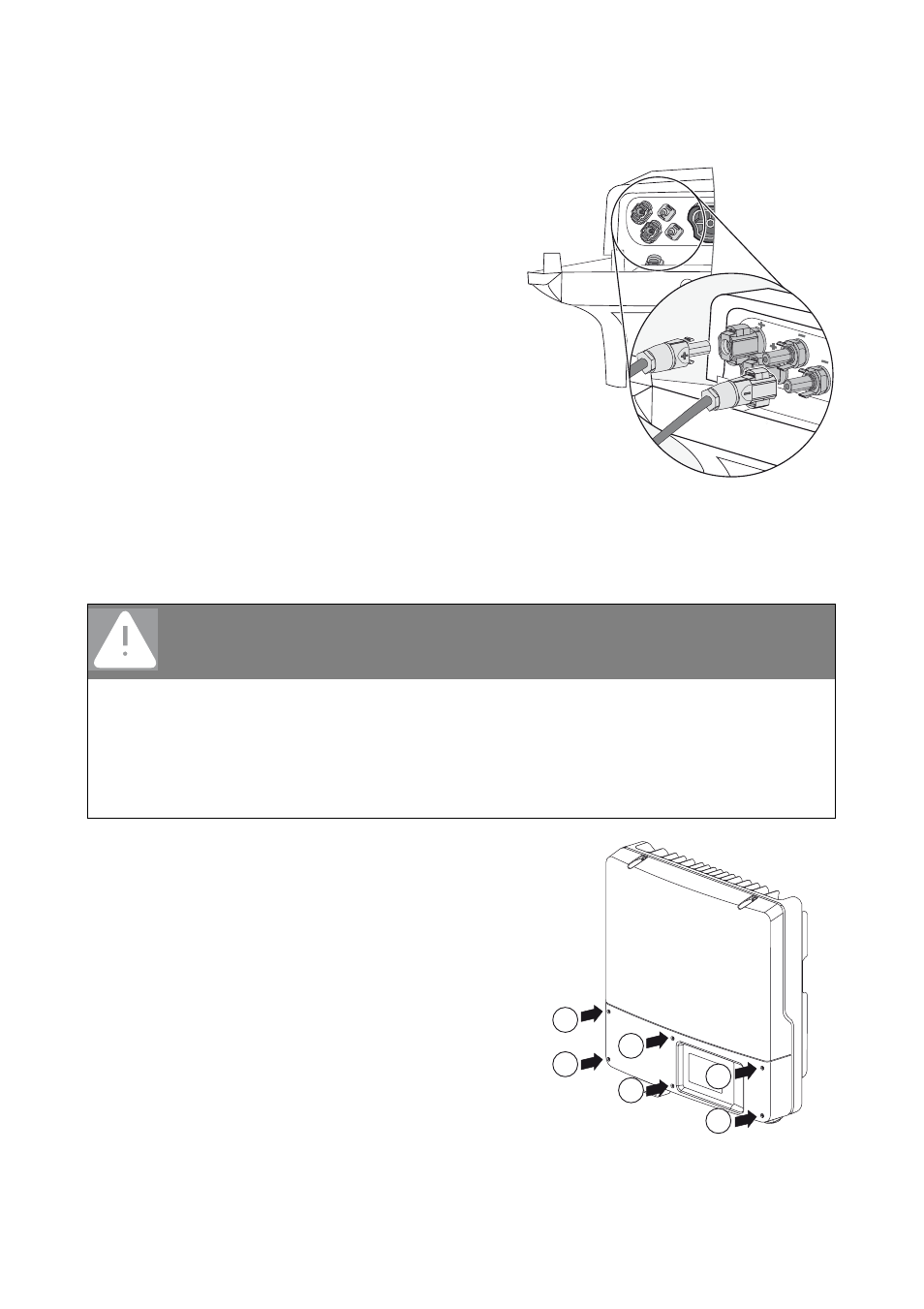

8.3 Wechselrichter schließen
1. Die DC-Steckverbinder auf richtige Polarität prüfen
und am Wechselrichter anschließen.
☑ Die DC-Steckverbinder rasten hörbar ein.
Zum Entriegeln der DC-Steckverbinder siehe
Kapitel 8.2 „Wechselrichter spannungsfrei
schalten“.
2. Alle nicht benötigten DC-Eingänge verschließen, um die Dichtigkeit am Wechselrichter
herzustellen (siehe Kapitel 6.4.4 „PV-Generator (DC) anschließen“).
3. Sicherstellen, dass alle DC-Steckverbinder fest sitzen.
4. Den unteren Gehäusedeckel auf das Gehäuse
aufsetzen und mit den 6 Schrauben verschließen.
Dabei einen Innensechskantschlüssel (SW 3)
verwenden und die Schrauben in der rechts
abgebildeten Reihenfolge anziehen
(Drehmoment: 2 Nm).
GEFAHR!
Lebensgefahr durch Stromschlag!
Bei Betrieb des Wechselrichters ohne den unteren Gehäusedeckel können die
DC‑Steckverbinder unter Last getrennt werden, wodurch Lichtbogen entstehen können.
• ESS erst bei verschlossenem unteren Gehäusedeckel stecken.
• Den Wechselrichter nur mit verschlossenem unteren Gehäusedeckel betreiben, damit
die DC-Steckverbinder nicht ohne weiteres abgezogen werden können.
6
5
3
2
4
1
