Elektrischer Anschluss SMA Solar Technology AG
40 SB25-30TLST-21-IA-de-13 Installationsanleitung

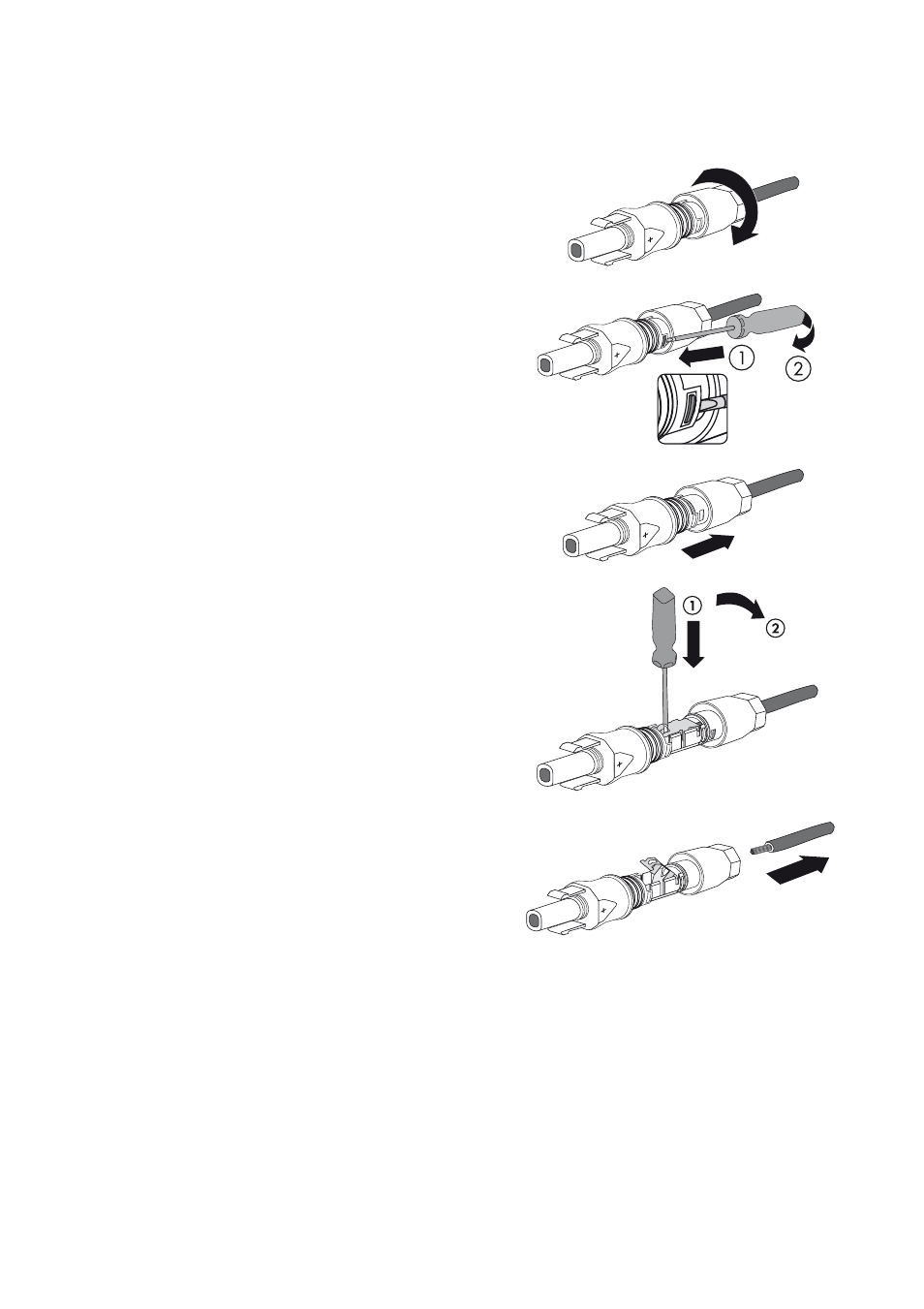

6.4.3 DC-Steckverbinder öffnen
1. Überwurfmutter aufdrehen.
2. Den DC-Steckverbinder entriegeln: Einen
Schraubendreher mit einer Klingenbreite von
3,5 mm in die seitliche Verrastung einhaken und
die Verrastung aufhebeln.
3. Den DC-Steckverbinder vorsichtig auseinander
ziehen.
4. Den Klemmbügel lösen. Dabei einen
Schraubendreher mit einer Klingenbreite von
3,5 mm in den Klemmbügel einhaken und
Klemmbügel aufhebeln.
5. Das Kabel entnehmen.
