Elektrischer Anschluss
Installationsanleitung
SB25-30TLST-21-IA-de-13
35

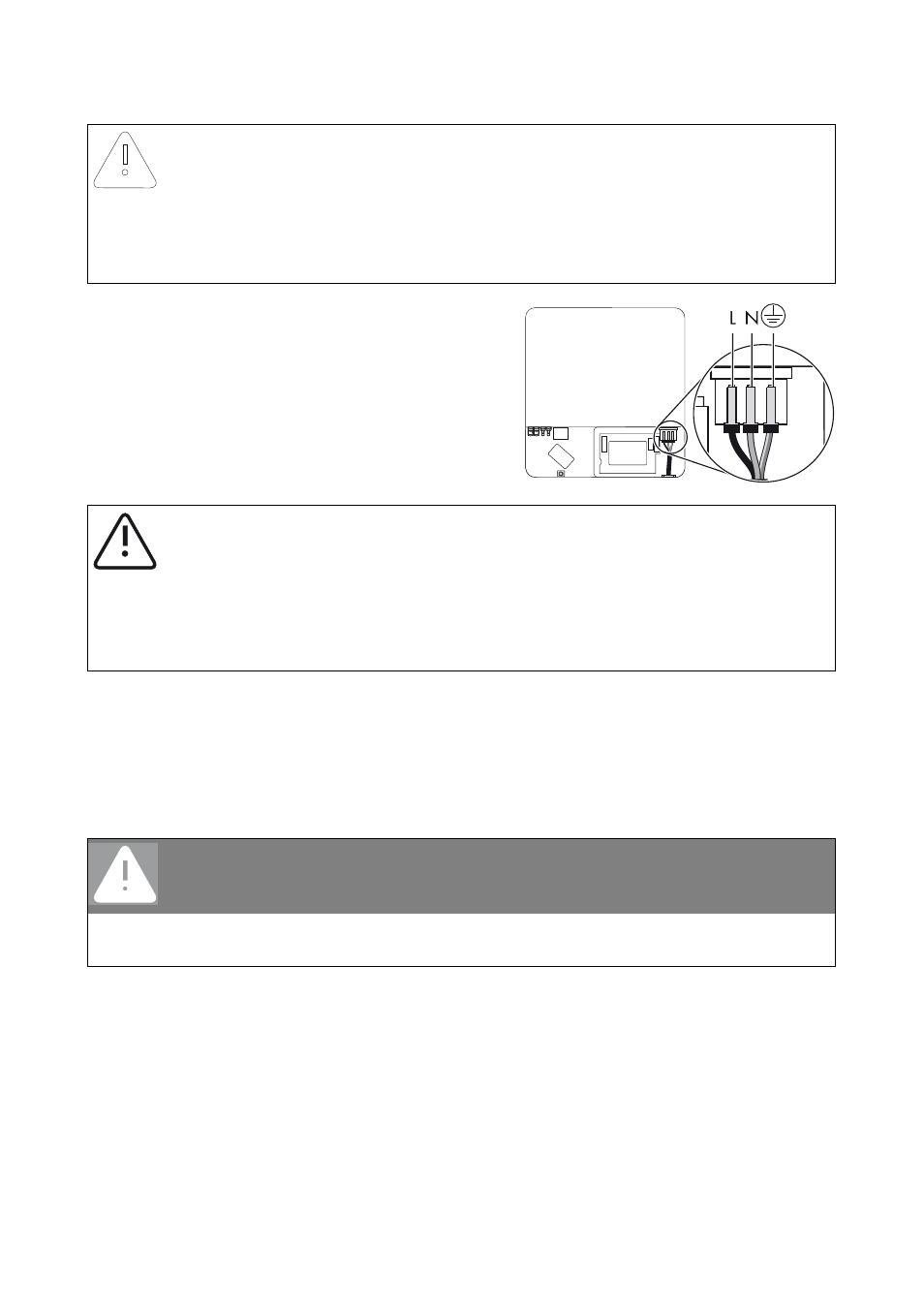

12. L, N und den Schutzleiter (PE) entsprechend der
Beschriftung an die AC-Klemme anschließen.
Die PE-Ader muss dabei 5 mm länger sein, als die
Adern von L und N!
L und N dürfen nicht vertauscht werden!
13. Alle Klemmen der AC-Klemme wieder schließen, bis sie einrasten.
14. Kabelenden auf festen Sitz prüfen.
15. Display herunterklappen und Schraube handfest zudrehen.
16. Überwurfmutter handfest auf die Kabelverschraubung drehen. Dabei sicherstellen, dass das
Kabel fest sitzt.
17. Warnaufkleber „Verbrennungsgefahr durch Lichtbogen“ deutlich sichtbar an der AC-seitigen
Freischaltstelle anbringen.
ACHTUNG!
Brandgefahr beim Anschluss von 2 Leitern an einer Klemme.
Beim Anschluss von 2 Leitern pro Klemme besteht durch einen schlechten elektrischen
Kontakt eine Überhitzungs- oder Brandgefahr.
• Maximal einen Leiter pro Klemme anschließen.
VORSICHT!
Quetschgefahr durch Zuschnappen der Klemmen!
Die Klemmen schnappen beim Schließen sehr schnell und kräftig zu.
• Klemmen nur mit dem Daumen herunter drücken, nicht die ganze Klemme umgreifen.
• Es dürfen keine Finger unter der Klemme sein.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Den Leitungsschutzschalter erst einschalten, wenn der PV-Generator angeschlossen
und der Wechselrichter fest verschlossen ist.
