SMA SB 2500TL-21 Installation - Handbuch (Seite 89)

SMA Solar Technology AG Außerbetriebnahme
Installationsanleitung SB25-30TLST-21-IA-de-13 89

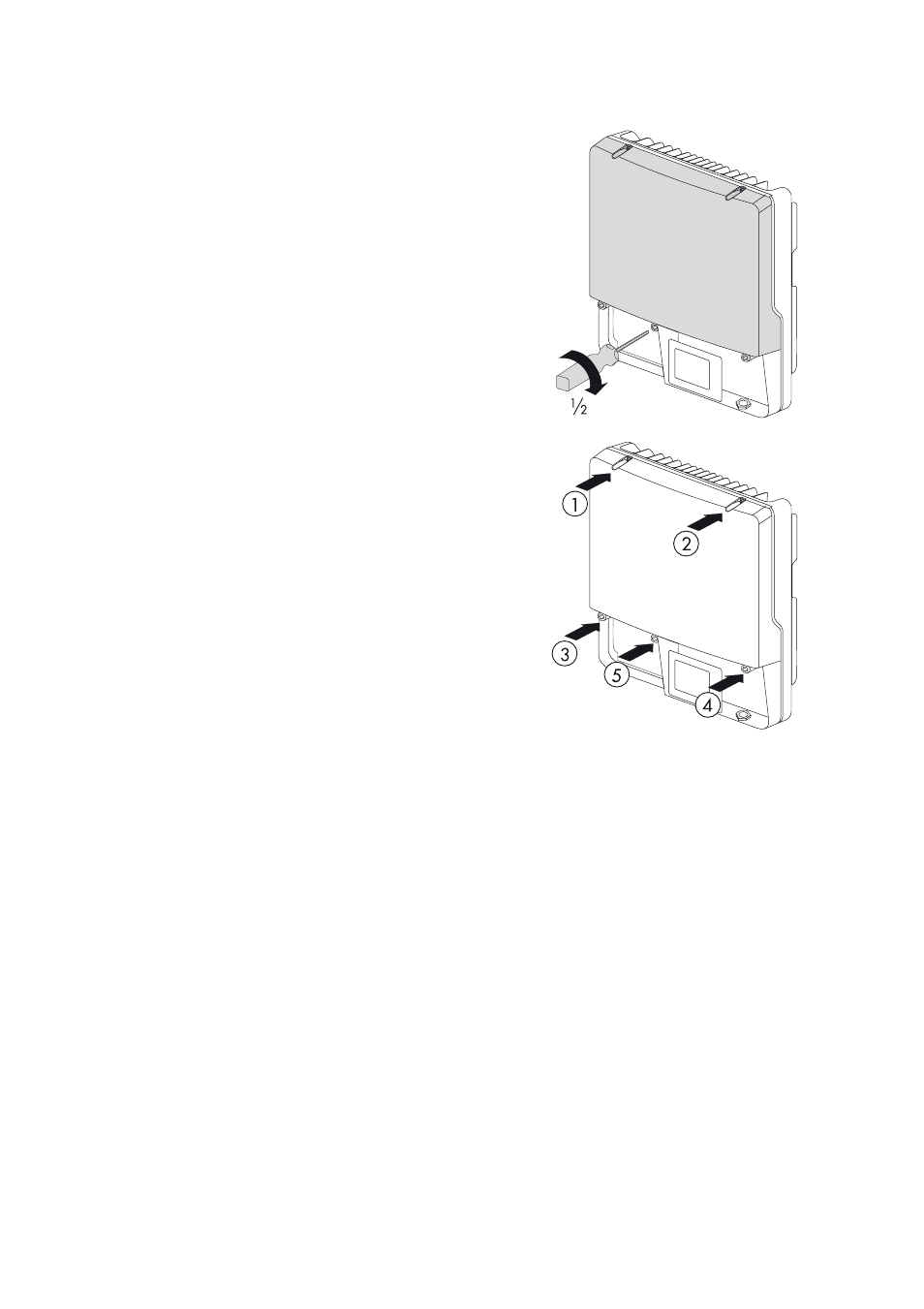

– Den oberen Gehäusedeckel auf das Gehäuse
aufsetzen und die mittlere untere Schraube halb
festziehen. Dabei einen Innensechskantschlüssel
(SW 4) verwenden.
– Den oberen Gehäusedeckel in der Reihenfolge
1 bis 5 festschrauben (Drehmoment: 6 Nm).
Dabei einen Innensechskantschlüssel (SW 4)
verwenden.
☑ Die Zähne der Sperrkantscheibe drücken sich in
den oberen Gehäusedeckel. Dadurch ist der
obere Gehäusedeckel geerdet.
6. Das Austauschgerät montieren (siehe Kapitel 5 „Montage“).
7. Das Austauschgerät anschließen (siehe Kapitel 6 „Elektrischer Anschluss“).
8. Das Austauschgerät in Betrieb nehmen (siehe Kapitel 7 „Inbetriebnahme“).
9. Die beiden Transportdeckel des Austauschgeräts auf dem defekten Wechselrichter montieren.
☑ Sie können den defekten Wechselrichter jetzt an SMA Solar Technology AG zurück senden.
