PELLET-HEIZÖFEN Kapitel 2
INSTALLATIONS- UND GEBRAUCHSANLEITUNG Seite
16
Theoretische Grundlagen zur Installation Technischer Service - Alle Rechte vorbehalten - Vervielfältigung verboten
DE
U
T
S
C
H
WICHTIGER HINWEIS!
Alle 90°-Krümmungen der Rauchgasableitung müssen
mit entsprechenden T-Stücken zur Inspektion
ausgestattet werden (siehe Zubehör für Pellet-
Heizöfen).
Es ist strikt verboten, am Ende des Rauchgasrohrs
ein Gitter einzubauen, da dieses den Heizofenbetrieb
beeinträchtigen könnte.
FÜR DEN ANSCHLUSS AN DEN RAUCHFANG DÜRFEN
NICHT MEHR ALS 2-3 m ROHR (HORIZONTAL ZU
VERLEGEN) UND NICHT MEHR ALS DREI 90°-
KRÜMMUNGEN VERWENDET WERDEN.
2.7. ANSCHLUSS AN DEN RAUCHFANG
Die Innenabmessungen des Rauchfangs dürfen 20x20 oder einen
Durchmesser von 20 cm nicht überschreiten. Bei größeren Abmessungen
oder einem schlechten Zustand des Rauchfangs (z.B. Risse, unzureichende
Isolierung, usw.) empfiehlt es sich, in den Rauchfang ein Edelstahlrohr
einzufügen, dessen Durchmesser für die Gesamtlänge des Rohrs, und zwar
bis zur höchsten Stelle des Gebäudes, geeignet ist. Abb. 5
Mit Instrumenten nachprüfen, ob ein Rauchabzug von mindestens 10
Pa vorhanden ist.
Am Sockel des Rauchfangs ist eine Inspektionsklappe für die
regelmäßigen Kontrollen und die Reinigung anzubringen. Letztere ist
ein Mal im Jahr vorzunehmen.
Der Anschluss an den Rauchfang ist luftdicht und mit den von uns
empfohlenen Rohren und Anschlussstücken auszuführen.
Es ist unbedingt zu überprüfen, ob der Schornstein laut geltenden
Richtlinien mit einem Windschutz versehen ist.
Diese Art Anschluss garantiert auch bei einem
vorübergehenden Stromausfall die Ableitung der
Rauchgase.
2.8. ANSCHLUSS AN EINE EXTERNE
RAUCHGASABLEITUNG MIT ISOLIERTEM ODER
DOPPELWANDIGEM ROHR
Die Innenabmessungen der externen Rauchgasableitung dürfen 10x10
oder einen Durchmesser von 10 cm und max. 20x20 oder einen
Durchmesser von 20 cm nicht überschreiten.
Mit Instrumenten nachprüfen, ob ein Rauchabzug von 10 Pa vorhanden ist. Abb. 6
Es dürfen nur isolierte (doppelwandige) Edelstahlrohre mit glatter
Innenfläche verwendet werden (es sind keine biegsamen Edelstahlrohre
zulässig), die an der Wand zu befestigen sind.
Am Sockel des Rauchfangs ist eine Inspektionsklappe für die
regelmäßigen Kontrollen und die Reinigung anzubringen. Letztere ist
ein Mal im Jahr vorzunehmen.
Der Anschluss an den Rauchfang ist luftdicht und mit den von uns
empfohlenen Rohren und Anschlussstücken auszuführen.

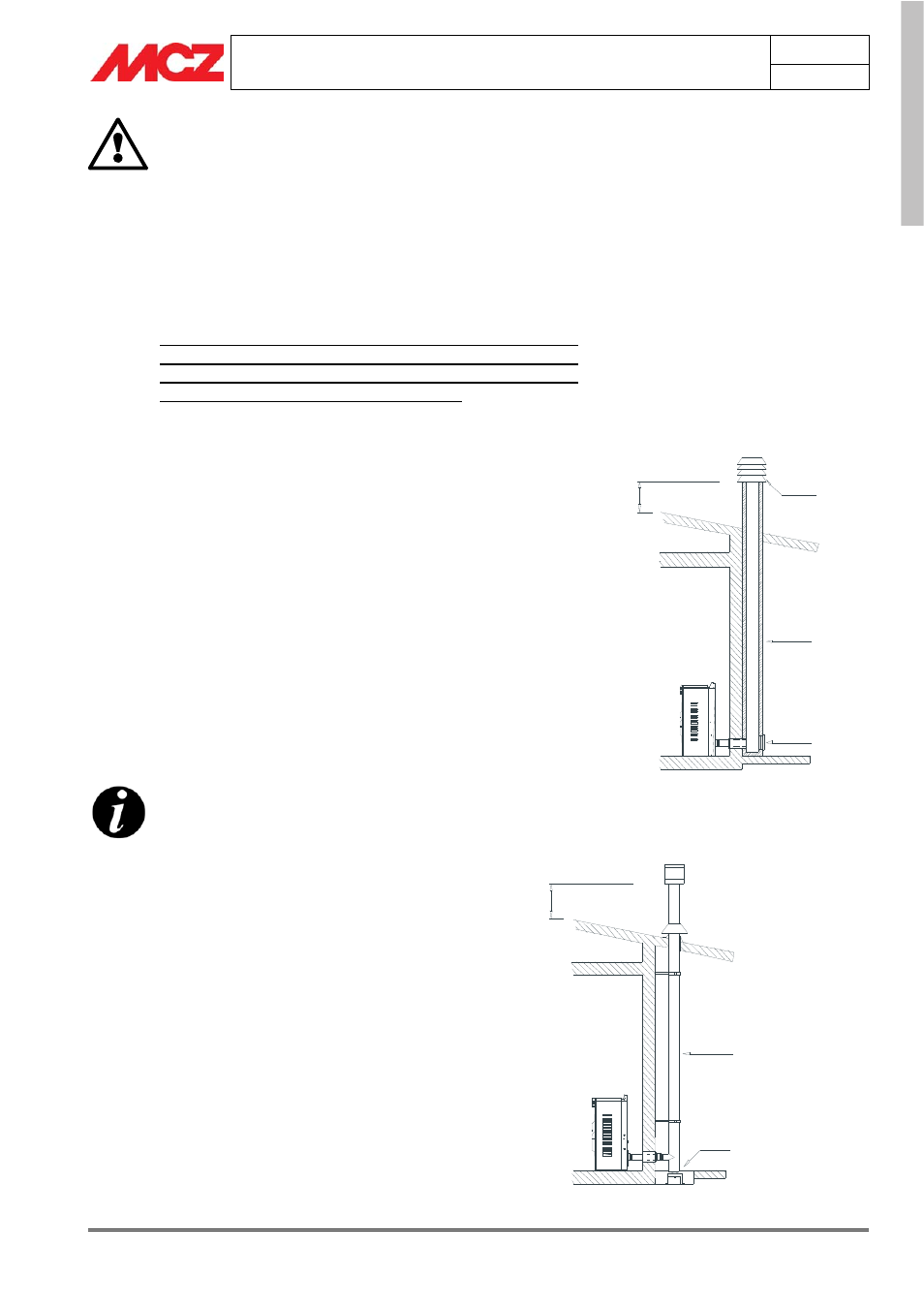

Installationsbeispiel mit Heizofen Saturn
Abb. 5
Abb. 6
Rauchfang
Schornstein mit
Windschutz
Inspektion
0,5 m
Externe
Isolierte
Rauchgasableitung
Inspektion
0,5 m
