7-INSTALLATION UND MONTAGE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
KANALISIERUNG WARMLUFTAUSLASS
Das Gerät kann die Warmluft nach dem Prinzip der Zwangskonvektion verteilen; dazu kommt ein Set zur Zwangsbelüftung (mitgeliefert)
zum Einsatz.
Das Gerät ist mit zwei verschiedenen Sets erhältlich:
• Comfort Air Slim
• Comfort Air Basic
Die beiden Sets haben folgende Haupteigenschaften:
• Set Comfort Air Slim - Luftverteiler Multi 12, Luftkanäle mit 60 mm Durchmesser und Motor zwischen Einsatz und Luftverteiler.
• Set Comfort Air Basic - Luftverteiler Multi 20, Luftkanal mit 100 mm Durchmesser und hinter dem Luftverteiler angeordnetem Motor.
Je nach gewähltem Set können verschiedene optionale Luftverteiler eingesetzt werden.
Zur Installation verweisen wir auf die im Set enthaltene Anleitung.
Im Installationsraum sollte eine Luftöffnung vorgesehen werden, um eine ausreichende Verbrennungsluftzufuhr zu gewährleisten.

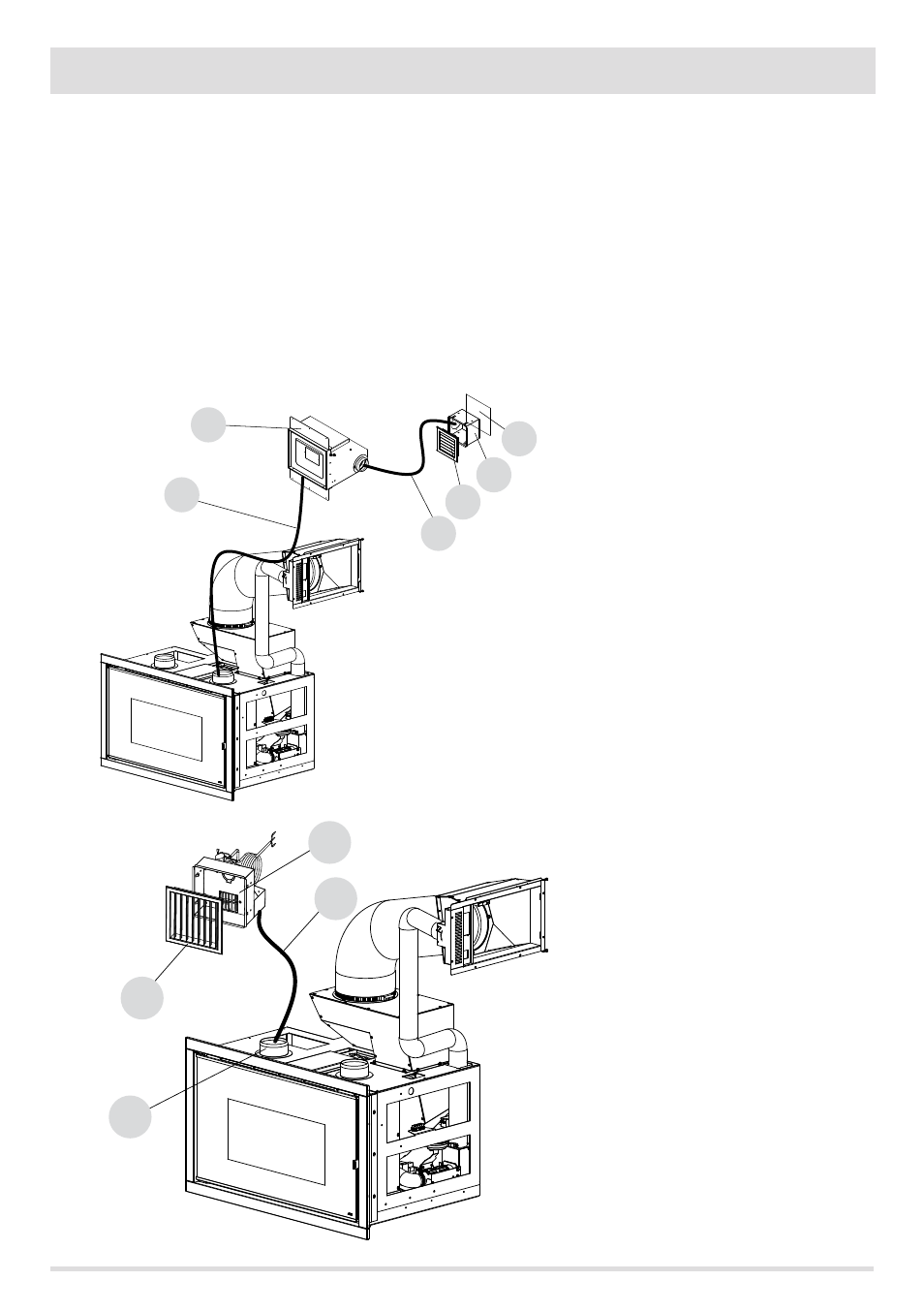

INSTALLATIONSBEISPIEL FÜR SET COMFORT
AIR BASIC
1 - MULTIDIREKTIONALER LUFTVERTEILER
2 - GEBLÄSEEINHEIT
3 - ROHR D. 100
4 - FLANSCHE FÜR DEN ANSCHLUSS DES
ROHRS D. 100
INSTALLATIONSBEISPIEL FÜR SET COMFORT
AIR SLIM
1 - MULTIDIREKTIONALER LUFTVERTEILER
2 - RAHMEN DES LUFTVERTEILERS
3 - ÖFFNUNG DER WAND 103*103
4 - GEBLÄSE-SET
5 - ROHR D. 60
6 - ROHR D. 100
