875

490

N R

B M

28

7-INSTALLATION UND MONTAGE

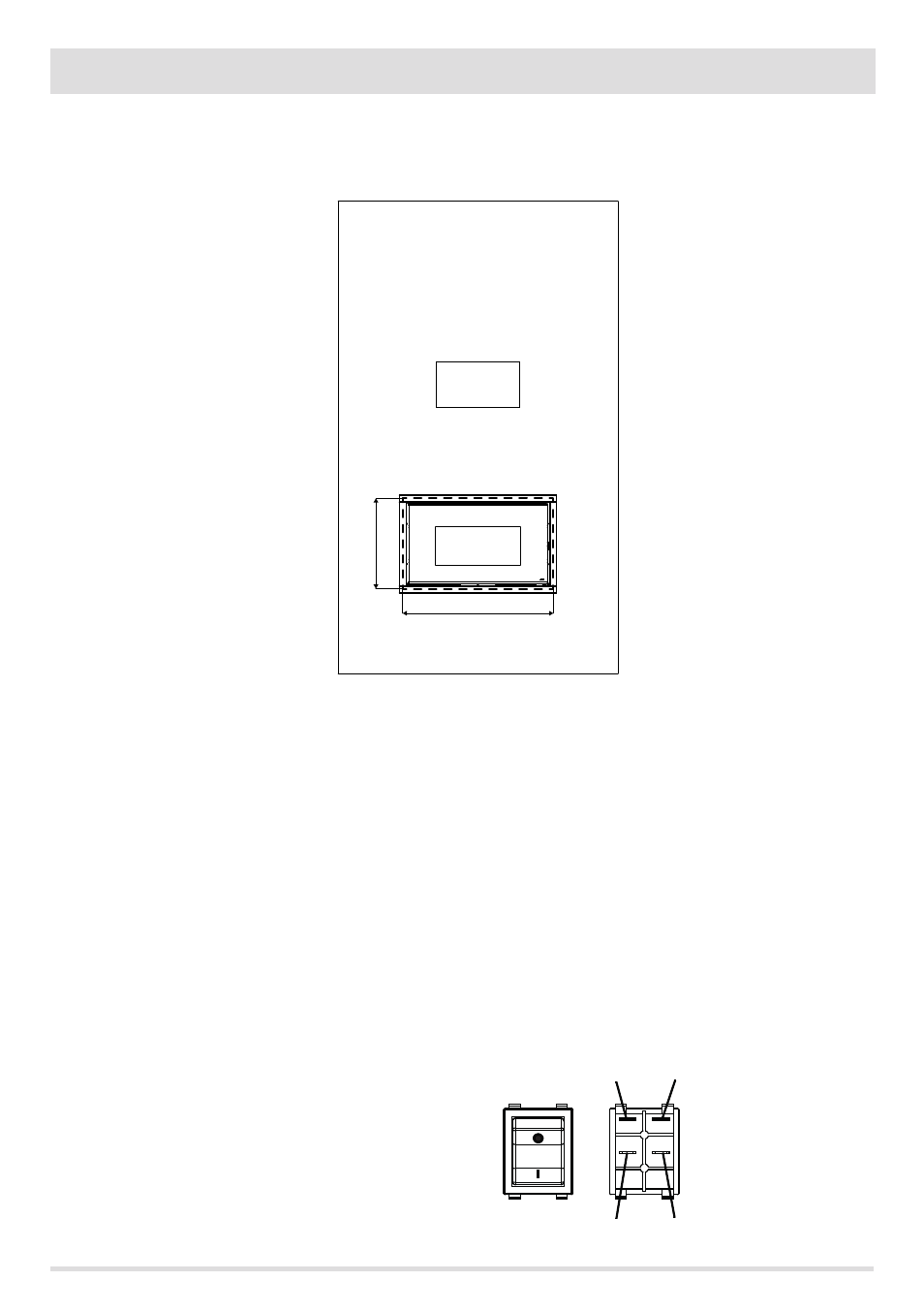

ÖFFNUNG FÜR GERÄTEEINBAU

In der Wand ist eine Öffnung von 875*490 mm herzustellen. Diese Maße ermöglichen, dass der Blendrahmen den Schlitz verdeckt, der

zwischen dem Gerät und der Öffnung verbleibt, und dass das Gerät bei der Wartung bzw. zum Austausch von Teilen herausgezogen

werden kann.

FRONTALE MONTAGE DER RUTSCHE

Soll das Rohr frontal angeordnet werden, wie folgt vorgehen:

• Mitgeliefertes Rohr nach vorn gedreht an das Gerät anschließen und mit der Schelle fixieren.

• Rohr an der Mündung des Klappenelements mit der mitgelieferten Schelle fixieren.

• Rohrleitung so anordnen, dass sie nach Fertigstellung der Verkleidung zugänglich ist und das Klappenelement an der vorgesehenen

Öffnung in der Wand der Verkleidung befestigt werden kann.

• Bei der Montage der äußeren Klappe, die erst nach Fertigstellung der Verkleidung erfolgt, ist der entsprechende Abschnitt zu

beachten.

ANSCHLUSS VON SCHALTER UND BEDIENBLENDE

Die Bedienblende und der Schalter sind bereits an der Pelleteinfüllklappe montiert und vom Hersteller mit den entsprechenden Kabeln

verbunden. Das Kabel des Schalters ist an die Steckdose an der Rückseite des Geräts anzuschließen.

Das Kabel der Bedienblende ist hingegen an Position 1 an die Elektronik anzuschließen.

Zur Befestigung des Schalters an der Pellet-Ladeklappe müssen die Kabel vorübergehend abgetrennt werden. Anschließend die Kabel wie

in der Abbildung gezeigt wieder an die entsprechenden Klemmen anschließen.

N = SCHWARZ

R = ROT

B = BLAU

M = BRAUN
