22
7-INSTALLATION UND MONTAGE
ELEKTRISCHER ANSCHLUSS DER VENTILATOREN
Im Set werden 2 Kabel aus Silikon mit einer Länge von 2,5 m für die Verkabelung der Ventilatoren mitgeliefert. Die Verkabelung wie folgt
ausführen:In Position 2 das gelb-grüne Kabel anschließen und in der Position 1 die beiden anderen Kabel (die Reihenfolge der Farben ist
egal, weil die Ventilatoren keine Polarisierung haben) (Abb. 7).Die Klemmleiste, an der die Kabel des Ventilators zu verkabeln sind, ist im
oberen Teil am Pfosten der Konstruktion angeschraubt (Abb. 8).
Die zwei Erdungskabel der Ventilatoren an die erste Klemme von links anschließen (T). Die verbleibenden zwei Kabel, die vom linken
Ventilator kommen, mit den weißen Kabeln verkabeln (B). Die verbleibenden zwei Kabel, die vom rechten Ventilator kommen, mit den
violetten Kabeln verkabeln (V).
WICHTIG!
Das Anschlusskabel des Ventilators ist aus Silikonmaterial, um widerstandsfähig gegen hohe Temperaturen zu sein.
Bei Verlängerungen des Kabels (über 2,50 m) und jedenfalls bei jeder Gelegenheit vergewissern, dass das Kabel
nicht die heißen Teile des Monoblocks und die Anschlussleitungen der Luft in das Innere der Verkleidung oder der
Konstruktion berührt.

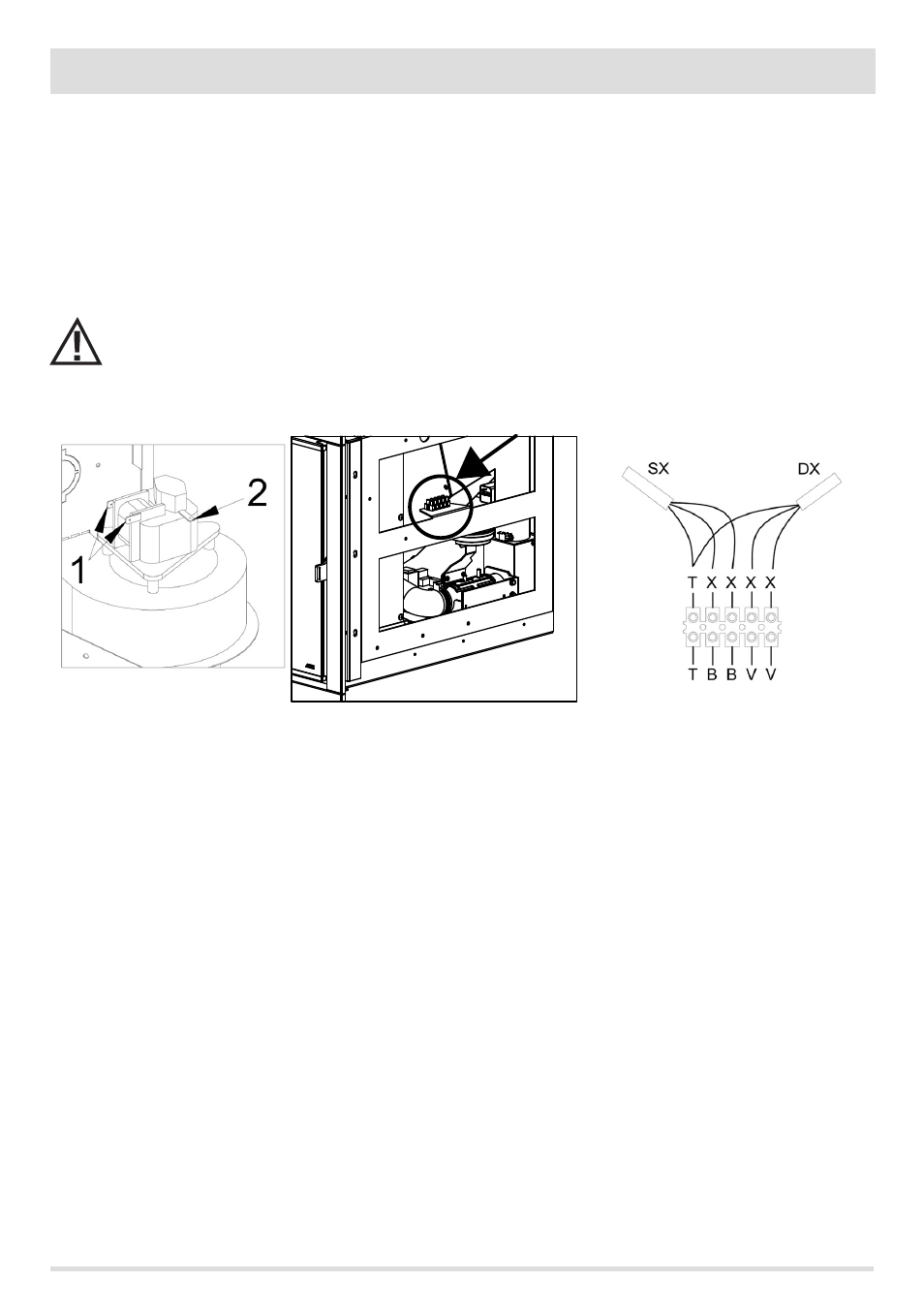

ABBILDUNG 7 – POSITION DER KLEMMEN DES
GEBLÄSES
ABBILDUNG 8 – POSITION DER KABEL AN DER
KLEMMLEISTE
ABBILDUNG 7 – POSITION DER KLEMMLEISTE
