7-INSTALLATION UND MONTAGE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
Bei der Handhabung der mit den entsprechenden Kabeln verbundenen Tafeln ist äußerst vorsichtig vorzugehen.
Die Kabel müssen von heißen Bereichen ferngehalten werden und dürfen beim Herausziehen des Geräts nicht
beschädigt werden können.
Für einen einwandfreien Betrieb sollten das Flachkabel und das Kabel des Schalters entfernt voneinander und auf
unterschiedlichen Wegen verlegt werden.
Beim Einsetzen des Steckverbinders keine Gewalt anwenden.
Die Kabel nicht knicken bzw. verdrehen.
Die Steckverbinder, Verdrahtungen bzw. Halterungen der Tafeln nicht verändern.

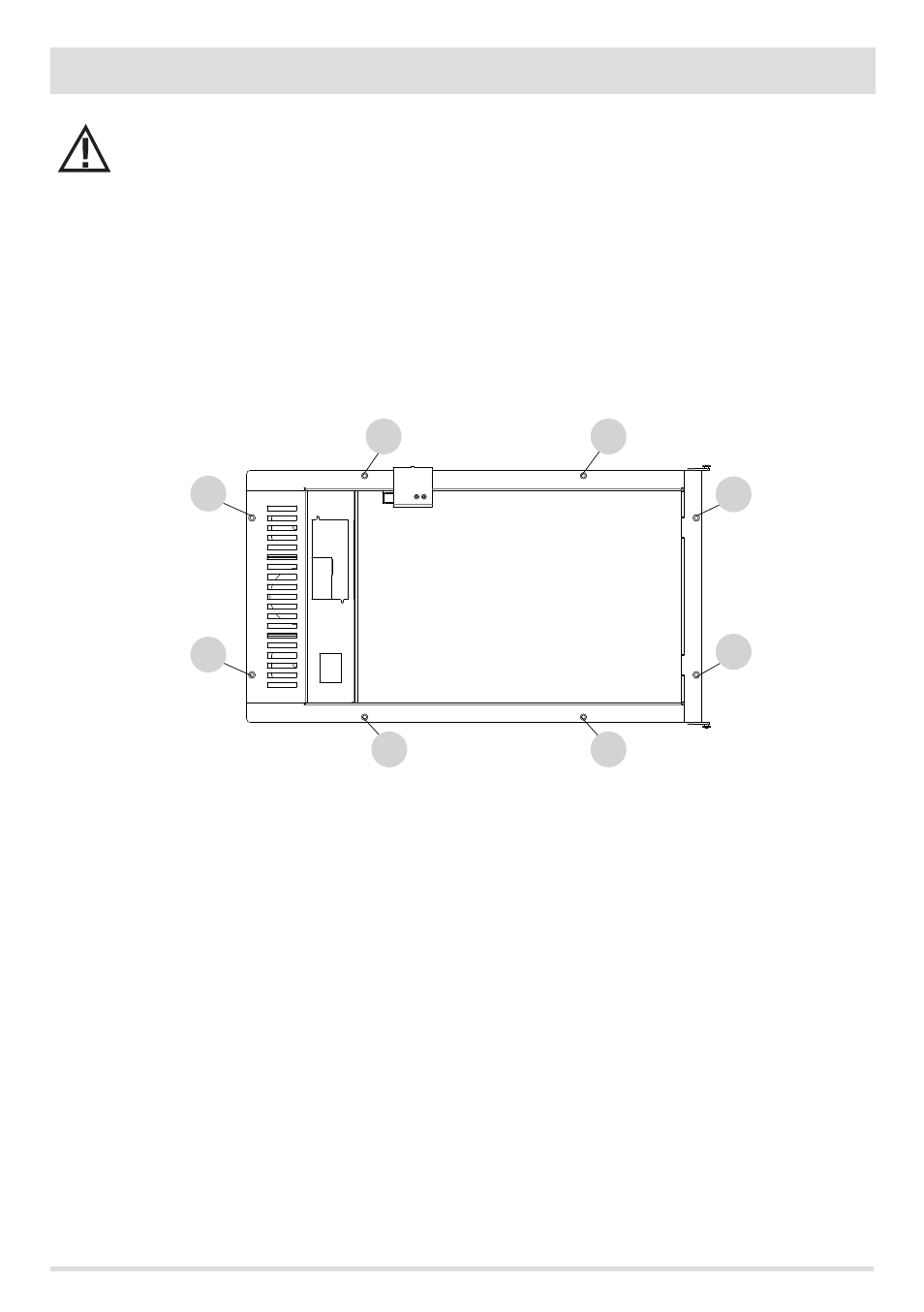

MONTAGE DER KLAPPE
Nach Ausführung des elektrischen Anschlusses und vor der endgültigen Fixierung der Klappe der Haube ist ein Funktionstest durchzuführen.
Wenn der Test erfolgreich war, kann die Klappe mit vier Schrauben an der Haube befestigt werden, hierzu sind die vier mit dem Buchstaben
B markierten Löcher im Rahmen des Klappenelements zu verwenden.
Die an den horizontalen Profilen der Klappe markierten Löcher (A) dienen hingegen zum Befestigen des Rahmens der Klappe am Rahmen
der Rutsche, um die beiden Elemente endgültig mit der Wand der Haube dazwischen zu fixieren.
An der Haube muss vorher eine rechteckige Öffnung in einer Höhe ausgeführt werden, die davon abhängig ist, wie das optionale Gestell
installiert bzw. wie das massive Podest ausgeführt wurde.
ÖFFNEN/SCHLIESSEN DER PELLET-KLAPPE
Die Klappe besitzt einen Druckverschluss und weist daher keine Griffe oder Klinken auf.
Um die Klappe zu öffnen bzw. zu schließen, ist auf die linke obere Ecke zu drücken. Durch das einfache Drücken wird sie an der Schließ-
vorrichtung am Rahmen der Klappe ein- bzw. ausgerastet.
