7-INSTALLATION UND MONTAGE
SEITLICHE MONTAGE DER RUTSCHE

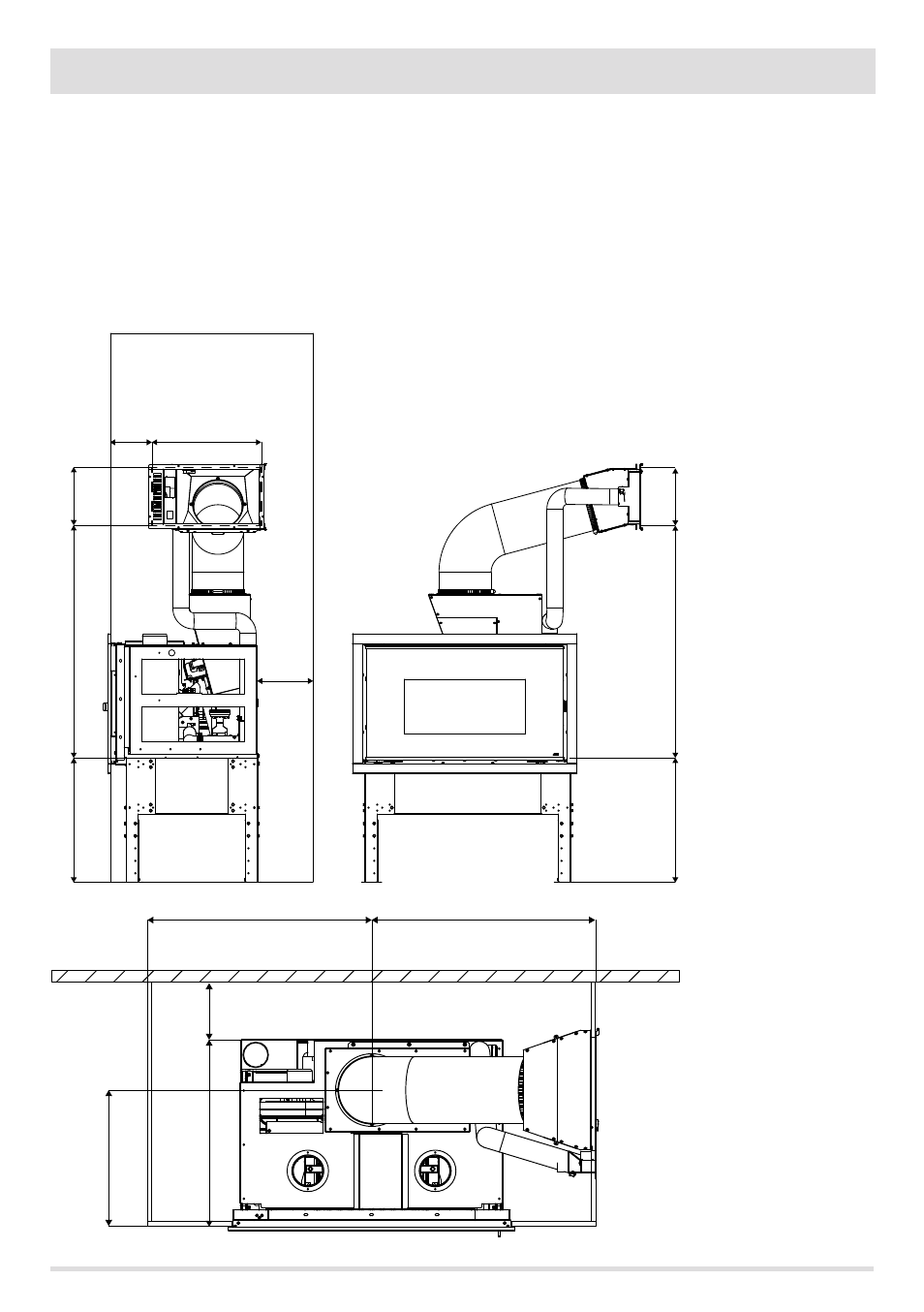

Soll die Rutsche seitlich angeordnet werden, darf der Abstand von der Mittelachse des Geräts zur Wand höchstens 80 cm betragen (siehe
nebenstehende Abbildung).
Einbau der Rutsche:
• Mitgeliefertes Rohr seitlich gedreht an das Gerät Vivo 80 Pellet anschließen und mit der Schelle fixieren.
• Rohr (am oberen Ende) an der Mündung des Klappenelements mit der mitgelieferten Schelle fixieren.
• Rohr mit dem Klappenelement so anordnen, dass es nach Fertigstellung der Verkleidung an der Wand der Verkleidung in
Übereinstimmung mit der für seinen Einbau hergestellten Öffnung angeschraubt werden kann.
• Bei der Montage der äußeren Klappe ist der entsprechende Abschnitt zu beachten, da dies erst nach Fertigstellung der Verkleidung
erfolgt.
SEITLICHE MONTAGE DER RUTSCHE
*MINDESTHÖHE OPTIONALE HALTERUNG
