3-INSTALLATION
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten
AUSSENLUFTÖFFNUNG
Es ist Pflicht, eine geeignete Außenluftöffnung vorzusehen, die eine entsprechende Luftzufuhr für den korrekten Betrieb des Gerätes
garantiert. Der Luftzustrom zwischen Außenbereich und Installationsraum kann direkt über eine Öffnung an der Außenwand des
Raums erfolgen (vorzuziehende Lösung siehe Abbildung 9 a); oder aber indirekt, durch die kontinuierliche Luftentnahme aus den
benachbarten Nebenräumen (siehe Abbildung 9 b). Als Nebenräume müssen Schlafzimmer, Badezimmer, Garagen und generell Räume
mit Brandgefahr ausgeschlossen werden. In der Installationsphase müssen die Mindestabstände überprüft werden, die erforderlich sind,
damit Luft von außen zugeführt werden kann. Dabei muss das Vorhandensein von Türen und Fenstern berücksichtigt werden, die eine
korrekte Luftzufuhr zum Gerät verhindern könnten (siehe Schema unten).
Der Lufteinlass muss mindestens eine Netto-Fläche von 80 cm2 haben: diese Oberfläche muss entsprechend vergrößert werden, wenn
im Raum weitere aktive Generatoren aufgestellt sind (zum Beispiel: elektrischer Ventilator zur Entlüftung, Dunstabzug, andere Öfen, etc
...), die die Umgebung in Unterdruck versetzen können. Es muss überprüft werden, dass der Druckabfall, wenn alle Geräte eingeschaltet
sind, zwischen Innenraum und Außenbereich den Wert von 4 Pa nicht überschreitet. Im Bedarfsfall muss der Querschnitt des Lufteinlasses
vergrößert werden; dieser muss fast in Bodenhöhe realisiert werden und immer mit einem externen Schutzgitter versehen sein, um zu
verhindern, dass er möglicherweise durch Vögel oder durch Gegenstände verstopft wird.
Es besteht die Möglichkeit, die nötige Luftzufuhr für
die Verbrennung von außen zu entnehmen, mit einem
Rohr von mindestens Ø50mm und einer maximalen
linearen Länge von 3 Metern; jede Kurve des Rohrs
entspricht einem Meter. Für den Anschluss des Rohrs
siehe Rückseite am Ofen.
Im Falle von Einzimmerwohnungen, Schlafzimmern
und Badezimmern (falls zugelassen) ist der
Luftanschluss nach außen obligatorisch. Vor allen
für die luftdichten Geräte ist es erforderlich, dass
dieser Anschluss luftdicht ausgeführt wird, damit die
gesamten Dichtungseigenschaften des Systems nicht
beeinträchtigt werden.

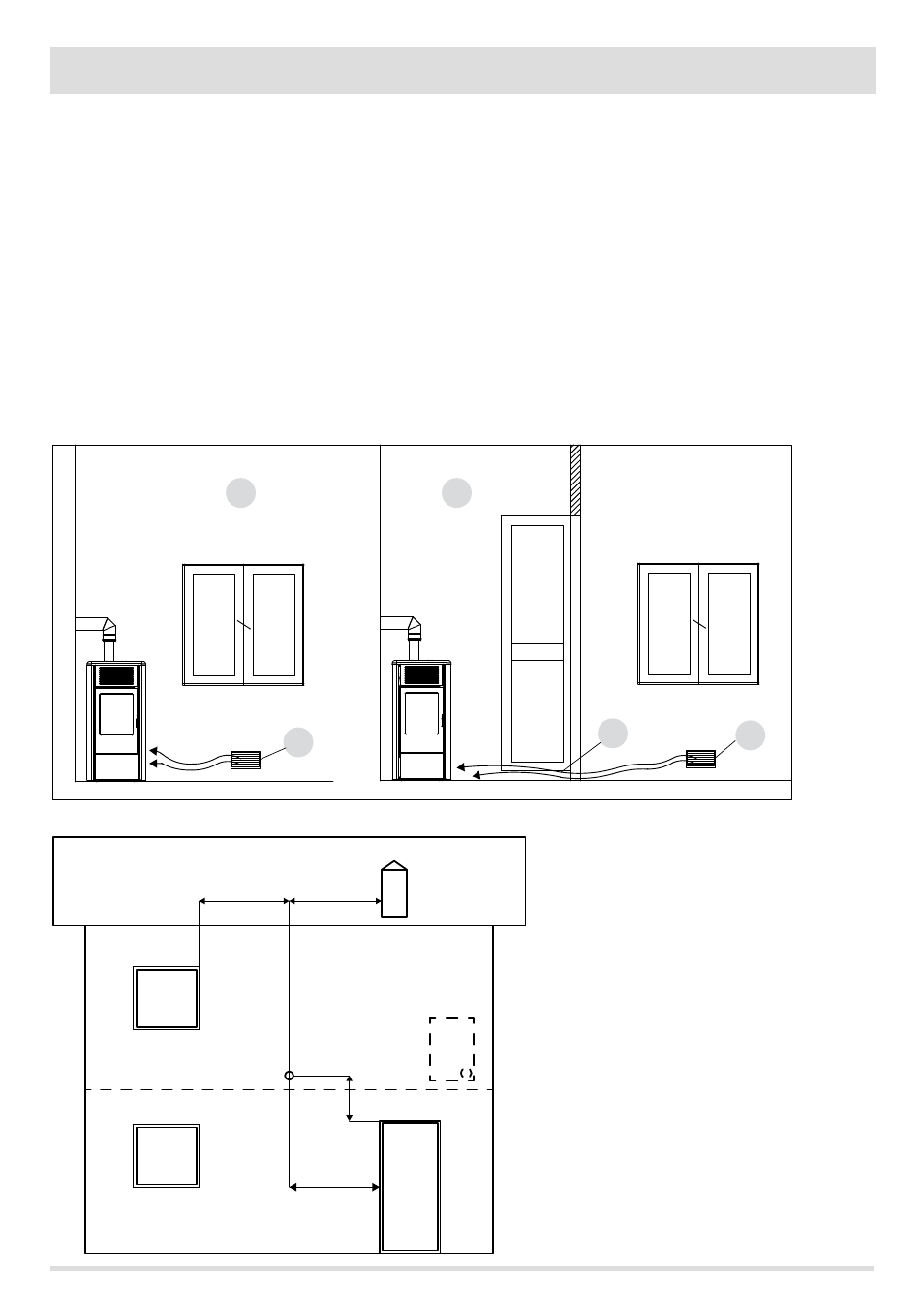

ABBILDUNG 9 A - DIREKT VON AUSSEN
ABBILDUNG 10
ABBILDUNG 9 B - INDIREKT ÜBER NEBENRAUM
A=LUFTÖFFNUNG
B=ZU LÜFTENDER RAUM
C=GROSSTEIL DER ÖFFNUNG UNTER DER TЬR
