7-WASSERANSCHLUSS
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

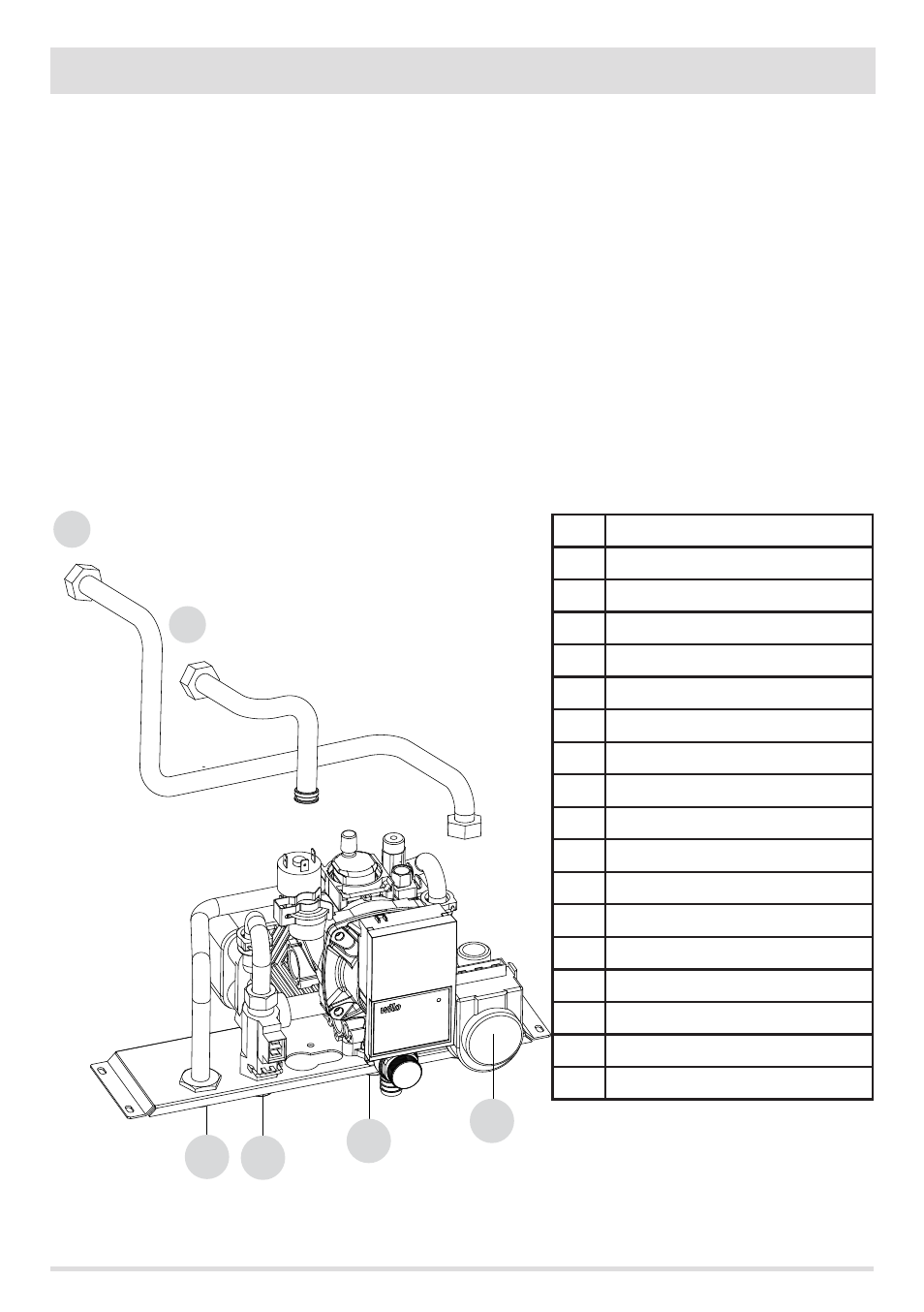

WASSERKREIS-SET
Der Heizkessel ist mit einem kompletten Set zur Trinkwassererwärmung ausgestattet. Dieses besteht aus:
•
Plattenwärmetauscher
•
3-Wege-Umleitventil
•
Durchflusswächter
•
Rohre und Anschlussstücke
Das bereits beim Hersteller vormontierte Set erwärmt das aus der Wasserleitung der Wohnung kommende Trinkwasser.
Wenn durch Öffnen eines Wasserhahns warmes Wasser angefordert wird, betätigt der eingebaute Durchflusswächter das Umleitventil,
um das im Heizkessel enthaltene warme Wasser zum Plattenwärmetauscher zu leiten. Die Temperatur des Trinkwassers hängt sehr stark
von der Wassertemperatur in der Heizungsanlage ab, zur überschläglichen Berechnung können 10°-15°C vom Wert abgezogen werden,
der an der Bedienblende des Heizkessels angezeigt wird (Wassertemperatur im Heizkessel).
Falls der Heizkessel in ECO-STOP ist und Trinkwasser angefordert wird, startet der Heizkessel 30 Sekunden nach der Anforderung
automatisch den Zündprozess zum Anwärmen zuerst des Wassers im Innern des Heizkessels und danach des Trinkwassers.
1
ABLASSHAHN
2
SICHERHEITSVENTIL
3
FÜLLVENTIL
4
TRINKWASSERAUSGANG
5
TRINKWASSERZULAUF
6
HEIZUNGSRÜCKLAUF
7
HEIZUNGSVORLAUF
8
-------------
9
DURCHFLUSSWÄCHTER
10
MOTOR DREI-WEGE-VENTIL
11
WAERMETA.
12
DRUCKWÄCHTER
13
ANSCHLÜSSE MANOMETER
14
-------------------------------
15
ANSCHLUSS AUSDEHNUNGSGEFÄSS
16
PUMPE
17
VORLAUF WÄRMETAUSCHER
18
RÜCKLAUF WÄRMETAUSCHER
HINWEIS: FÜR DIE POSITIONEN, SIEHE AUCH DIE
ZEICHNUNG AUF DER VORHERIGEN UND AUF DER
NÄCHSTEN SEITE
