13-MENÜ EINSTELLUNGEN
•
Thermostat des Pufferspeichers
Zum Aktivieren dieser Funktion muss der Thermostat mit gewöhnlich offenem Kontakt (N.O.) am Punkt 1 und 2 der hinteren, 9-poligen
Klemmenleiste angeschlossen werden.
Auch bei dieser Konfiguration hat der Raumtemperaturfühler am Ofen nur die Funktion, eine Pumpe der Heizungsanlage zu steuern, die
vom spannungslosen Kontakt an den Klemmen 7-8-9 gesteuert wird.

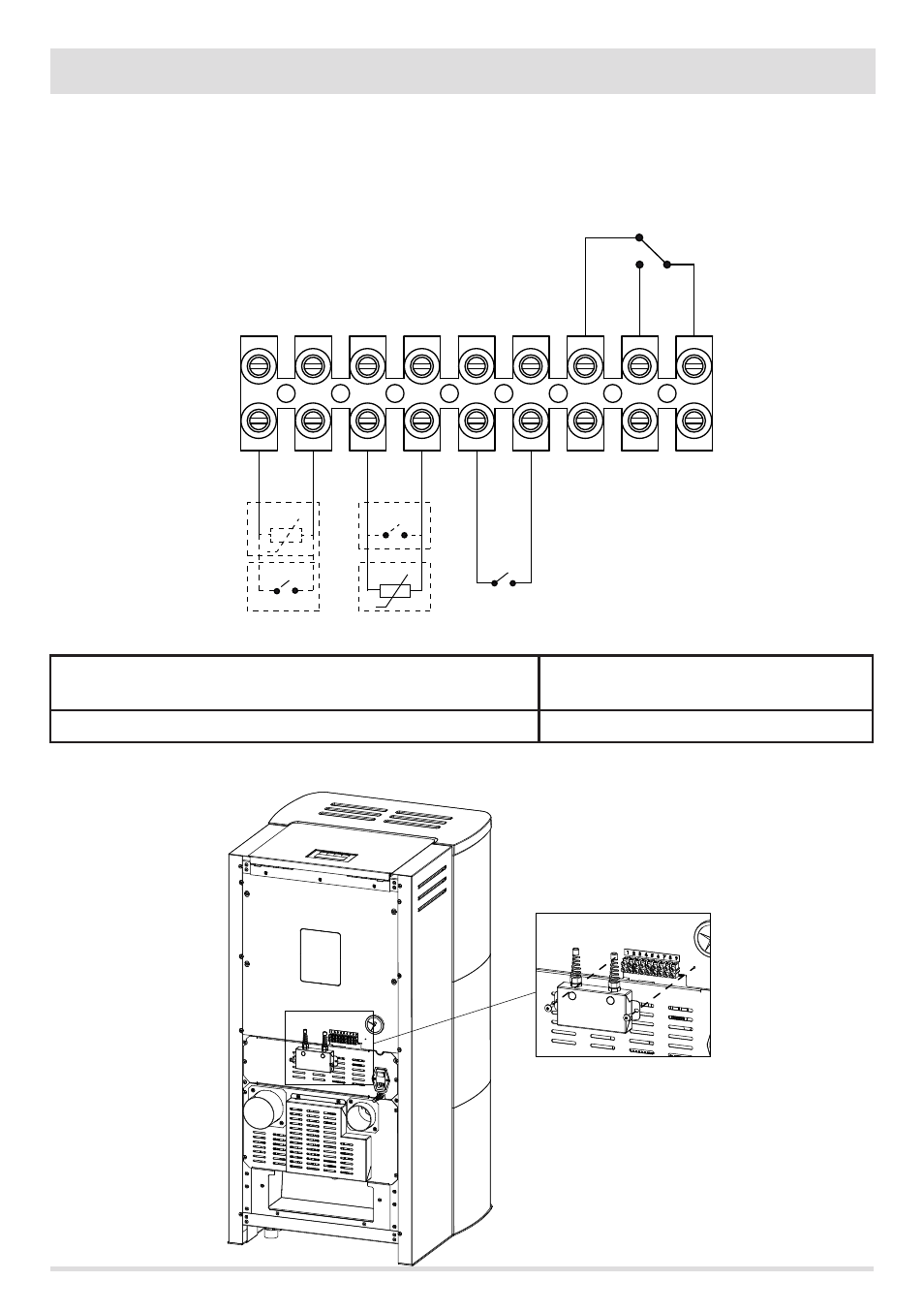

POS.1-2 EXTERNER THERMOSTAT /THERMOSTAT/BOILER/PUFFERSPEICHER
(HILFSEINGANG) TEMPERATURFÜHLER BOILER/PUFFERSPEICHER
POS.5-6 DOMOTISCH
POS.3-4 RAUMTEMPERATURFÜHLER (EINGANG RAUM)
POS.7-8-9 RELAIS HILFSAUSGANG
Die Klemmenleiste befindet sich auf der Rückseite des Ofens; um darauf zugreifen zu können, müssen die beiden Schrauben und der
Schutzdeckel entfernt werden.
HILFSEINGANG
