6-INSTALLATION UND MONTAGE
Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten

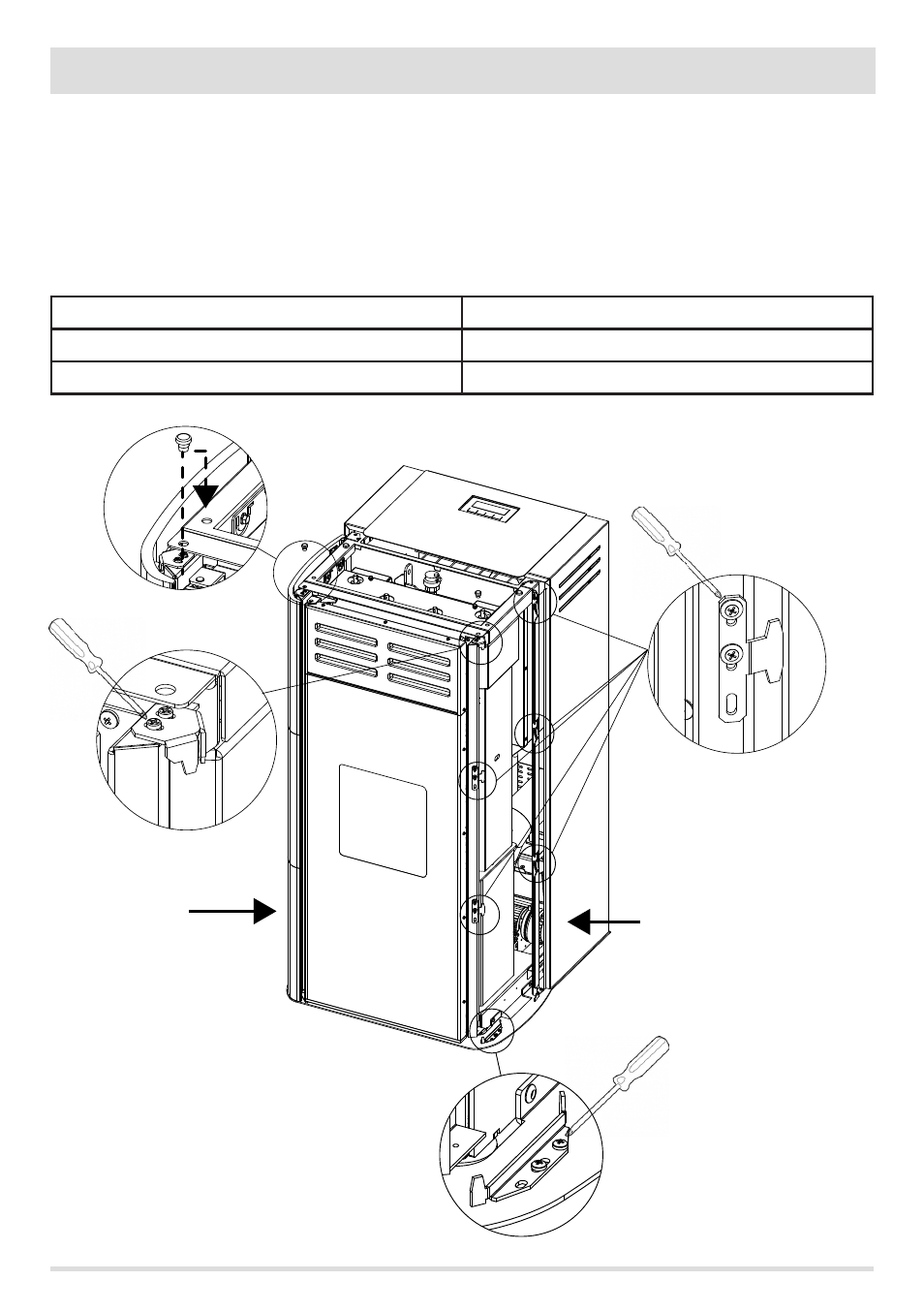

MONBTAGE DER SEITLICHEN PLATTEN
Bevor die seitlichen Platten montiert werden, müssen die Schrauben der Befestigungsbügel gelockert werden.
•
Als Erstes verschiebt man vorübergehend die beiden vorderen Gummiteile, die als Auflage für die Topplatte dienen (Detail P).
•
Die beiden Schrauben oben am vorderen Bügel lockern (Detail Q)
•
Die Schrauben am Bügel lockern, wie gezeigt in Detail R
•
Unten am Ofen die Schrauben am Bügel lockern, wie gezeigt in Detail T.
Nun kann mit dem Einfügen der Seitenwände aus Keramik weitergemacht werden. Um die Montagevorgänge einfacher zu gestalten, ist
innen an den Keramikplatten ein Kürzel angebracht worden, das Folgendes bedeutet:
SX1 - UNTERE KERAMIKPLATET LINKS
DX1 - UNTERE KERAMIKPLATTE RECHTS
SX2 - MITTLERE KERAMIKPLATTE LINKS
DX2 - MITTLERE KERAMIKPLATTE RECHTS
SX3 - OBERE KERAMIKPLATTE LINKS
DX3 - OBERE KERAMIKPLATTE RECHTS
