13-MENÜ EINSTELLUNGEN
DATUM-UHRZEIT

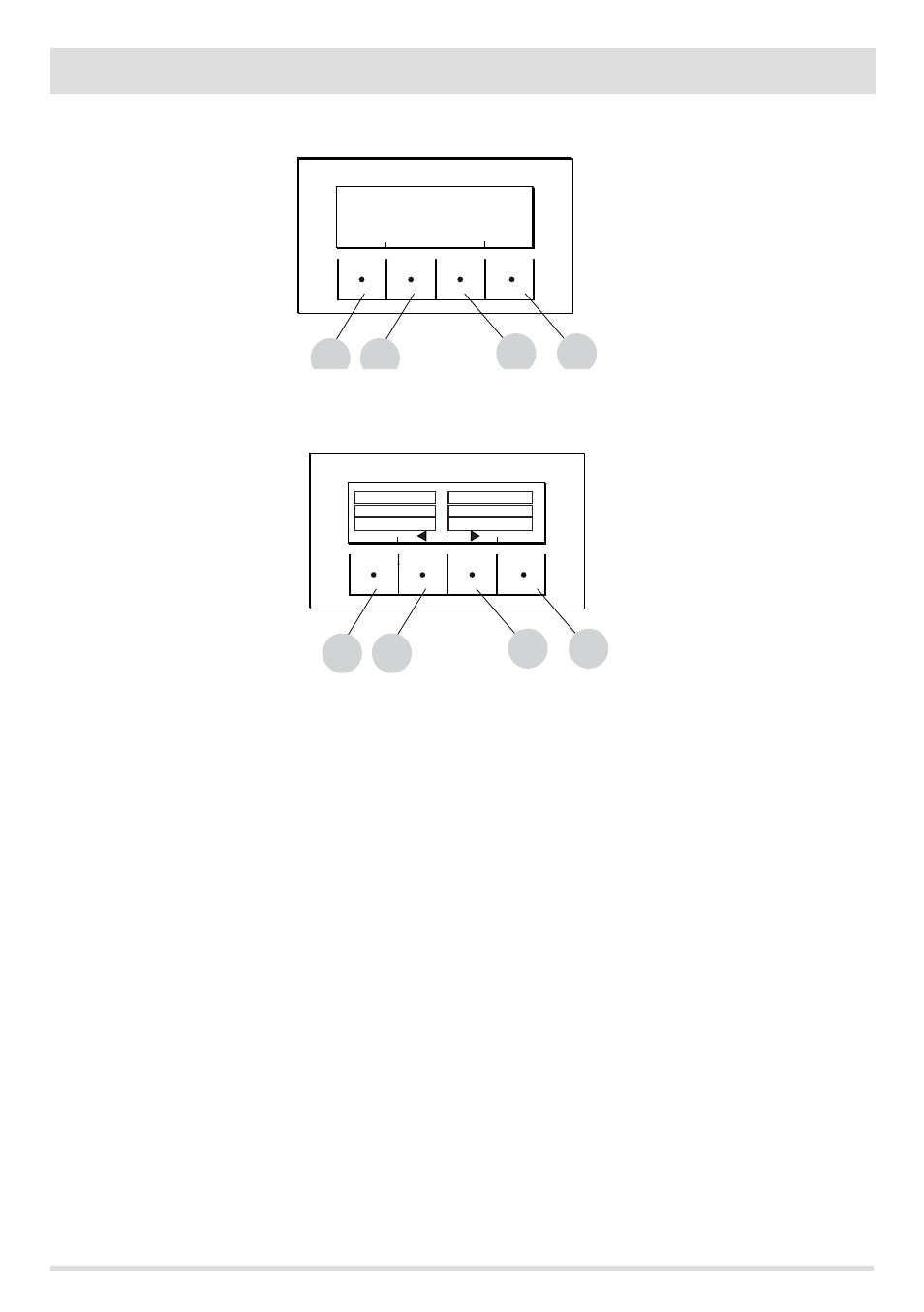

Diese Funktion ermöglicht die Einstellung der Uhrzeit und des Datums.
Um im Menü Einstellungen zur Funktion zu gelangen, drückt man die Taste OK (Taste E), dann drückt man die Taste D (Pfeil) und rückt
weiter bis zum Stichwort Datum und Uhrzeit, dann drückt man OK (Taste E), um in die Funktion zu gelangen. Zum Ändern von Tag/Monat/
Jahr/Stunde/Minute drückt man erneut die Taste "E" (OK). Zum Ändern der Parameter benutzt man die Tasten "C" und "D" (Pfeil) und
drückt "E" zum Bestätigen.
HILFSEINGANG (der Gebrauch von einem der folgenden Parameter schließt den anderen aus).
Der Hilfseingang ermöglicht es, die Art Konfiguration der Anlage zu wählen, auf Grund derer der Ofen angeschlossen wird.
Um in die Funktion zu gelangen:
Vom Menü Einstellungen aus- OK (Taste E) drücken, dann die Taste D (Pfeil) drücken und bis zum Stichwort Hilfseingang rücken, OK (Taste
E) drücken. Mit den Tasten "C" und "D" die gewünschte Heizungsanlage wählen und mit der Taste "E" OK drücken.
Mit dem Hilfseingang können folgende Vorrichtungen verbunden sein:
Raumthermostat 2
Externer Temperaturfühler
Temperaturfühler Boiler
Thermostat Boiler
Temperaturfühler Pufferspeicher
Thermostat Pufferspeicher
Anm.: Die Wahl Temperaturfühler/Thermostat Boiler erfordert, dass der Hilfsausgang drei Wege hat (Kontakte Nr. 7, 8 und 9 der hintere
Klemmenleiste).
Die Wahl Temperaturfühler/Thermostat Pufferspeicher erfordert, dass der Hilfsausgang der Pumpe zugeordnet wird (Kontakte Nr. 7, 8
und 9 der hintere Klemmenleiste).
•
Term.Raum2
Die Wärmeanforderung an den Ofen kann vom Temperaturfühler der Raumtemperatur oder vom ''Thermostat Raum 2'' kommen, der
in einem anderen Raum installiert ist, als der Ofen, und mit den Klemmen 1 und 2 der hinteren Klemmenleiste verbunden ist. Die
Wärmeanforderung an den Ofen kann durch Schließen der Kontakte auf den Klemmen erfolgen und, gleichzeitig, vom Temperaturfühler
der Raumtemperatur am Ofen kommen (eines schließt das andere nicht aus). Wird nur ein externes Thermostat gewünscht, siehe
"Eingang Raum".
Anmerkung: Die Installation dieses Thermostats ist fakultativ, der Ofen kann auch ohne ihn gut funktionieren. Wenn der Kontakt
