6-INSTALLATION UND MONTAGE
UNTERE SEITENWAND

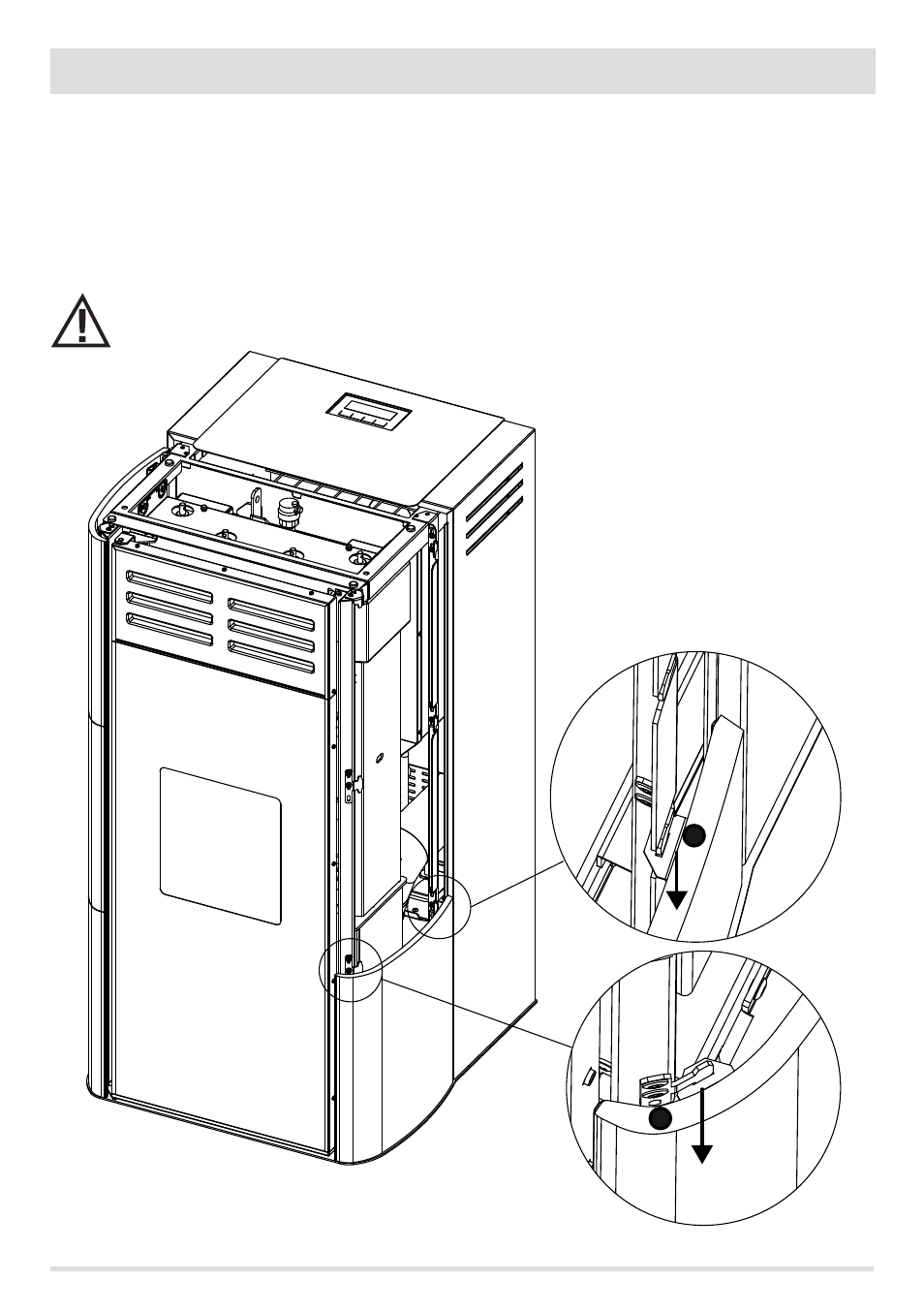

Man nimmt, wie auf der Abbildung, die mit DX1 gekennzeichnete Platte:
•
Immer so vorgehen, dass die Bohrung am Bügel der Platte in die Haken an den Bügeln am Sockel des Ofens gelangt
•
Die oberen Haken einrasten lassen
•
Die Ausrichtung der Keramikplatten im Verhältnis zur Tür kontrollieren
•
Die Schrauben der Bügel unten und oben anziehen
•
Auf dem oberen Profil der Keramikplatte 2 die Filzteile auflegen (Pos. f), um zu vermeiden, dass die Keramikplatten durch
gegenseitiges Berühren beschädigt werden.
Achtung! Die Schrauben der oberen Bügel so anziehen, dass der Bügel senkrecht positioniert ist. Dies erleichtert die
Ausrichtung mit der mittleren Keramikplatte.
POSITIONIERUNG UNTERE PLATTE
