Multi-Contact MA307 - Handbuch (Seite 9)

Advanced Contact Technology
www.multi-contact.com 9 / 16
23
Z
22
Kontrolle „Schwimmender
Einbau“ Control „floating mounting“
(ill. 22)
Nach der Montage muss sich das
Steckverbindergehäuse im Plattenaus-
schnitt leicht bewegen lassen, es darf
keinesfalls festsitzen.
(ill. 22)
After installation the plug connector
housing must be slightly movable in
the plate opening. It should not be
fixed tight.

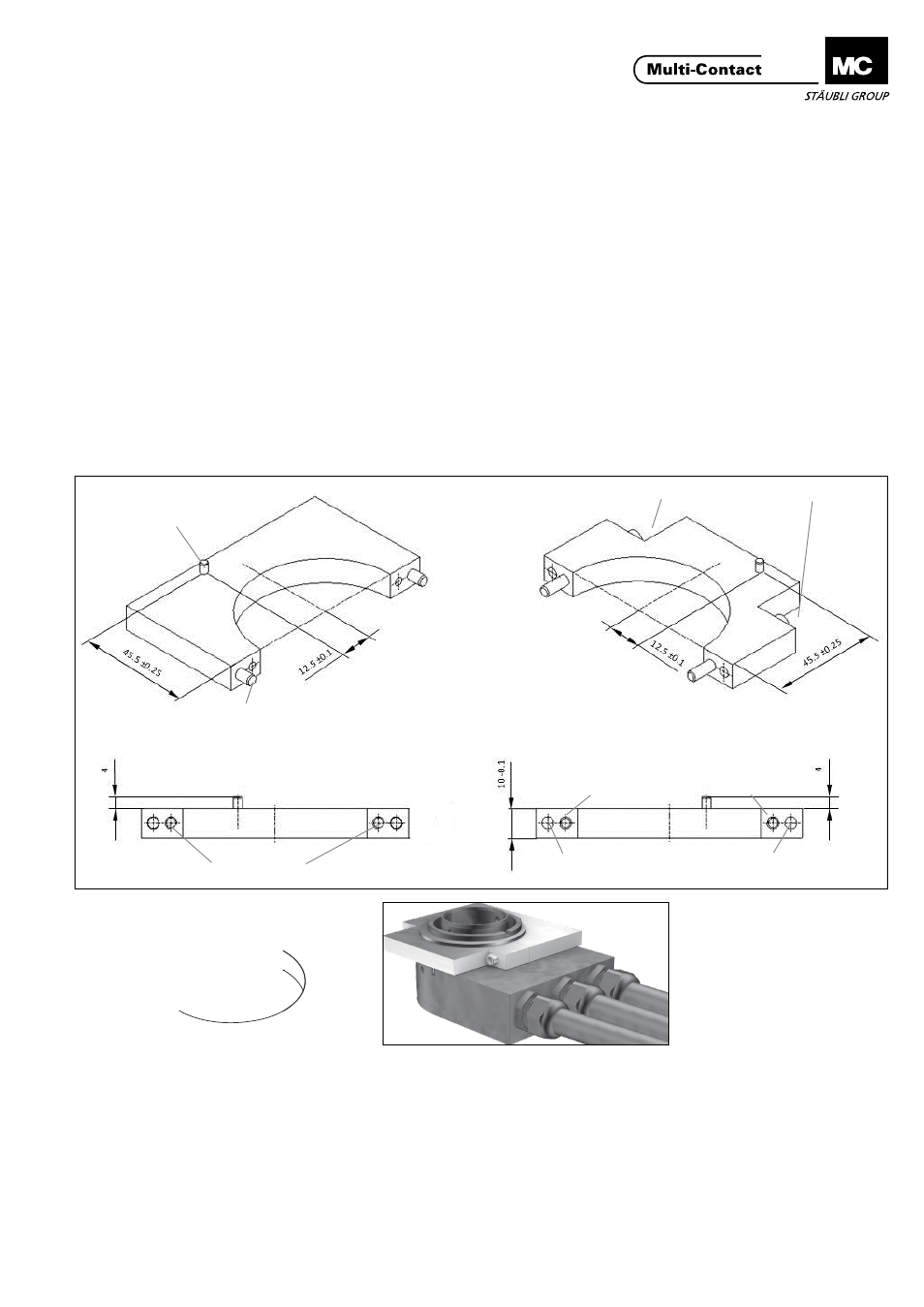

Einbau in zweiteilige Montageplatte Installation in two-piece mounting plate
Beispielmontage Example
Zentrierstift Ø3x10
Centring pin
Gewinde M4
Thread
Zentrierstift Ø4x12
Centring pin
Durchgangsbohrung für Schrauben Ø 4,2
Through hole for screws
Aufnahmebohrung für Zentrierstift Ø 4
Locating hole for centering pin
Draufsicht
