Multi-Contact MA255 Benutzerhandbuch
Seite 4
Advanced Contact Technology
4 / 12 www.multi-contact.com
1
2
3
4
5

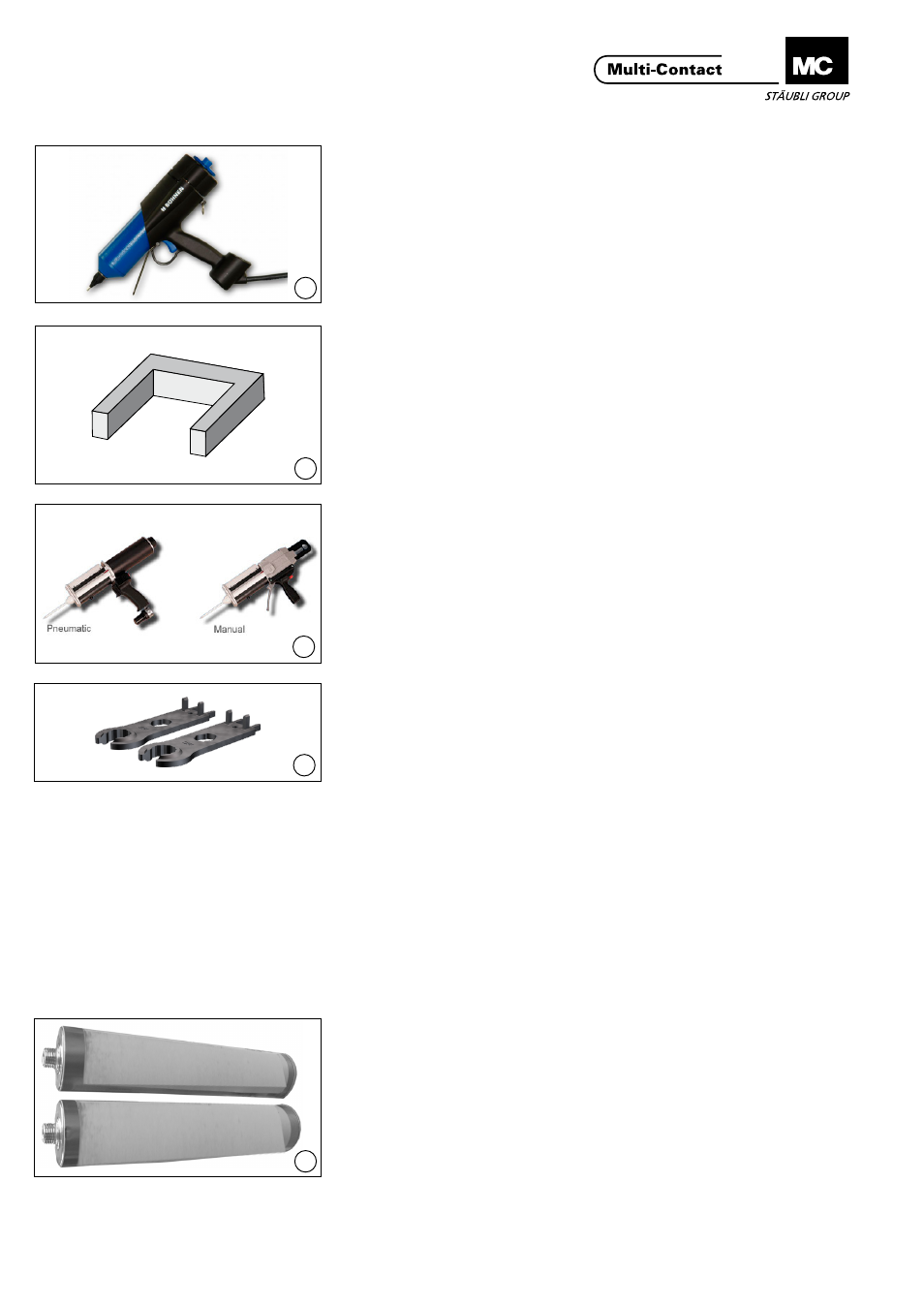

Notwendiges Werkzeug
Tools required
(ill. 1)
Geeigneter Klebstoffapplikator�
(ill. 1)
Appropriate adhesive applicator�
(ill. 2)
Reflowlötgerät (Hot Bar) mit einer
speziell entwickelten Thermode (mit
2 Enden, 5 mm x 3 mm, im Abstand
von 19 mm von der jeweiligen Mitte).
oder
Lötkolbe mit einer Spitze von max.
Ø 4 mm
(ill. 2)
Reflow Soldering (Hot Bar) machine
with a specially designed thermode
(2 ends 5 mm x 3 mm spaced 19 mm
center to center from each other)�
or
Soldering iron tip max. Ø 4 mm
(ill. 3)
Geeigneter Vergussmassenapplikator
oder Spender�
(ill. 3)
Appropriate pottant applicator or
dispense equipment�
(ill. 4)
Montageschlüssel PV-MS,
Bestell-Nr� 32�6024
(ill. 4)
Open-end spanner PV-MS,
Order No� 32�6024
Benötigte Materialien
Required materials
Als Systemkomponente trägt dieses
Produkt die festgelegten Zertifizierun-
gen TÜV und UL, da charakteristischer
Verkapselungsstoff (Vergussmasse)
und Klebstoff verwendet werden� Die
Einhaltung dieses Zertifizierungsni-
veaus beim Endprodukt liegt in der
Verantwortlichkeit des Kunden und ist
unter anderem abhängig von dessen
Auswahl und Verwendung des Ver-
kapselungsstoffs (Vergussmasse) und
Klebstoffs�
This product carries the stated certi-
fications, TÜV and UL, as a system
component using representative
encapsulant (pottant) and adhesive�
Maintaining this level of certification
in the end product is the responsibil-
ity of the customer and is dependent,
among other things, upon their selec-
tion and use of encapsulant (pottant)
and adhesive�
(ill. 5)
Klebstoff: Geeignet für die Endnutzer-
anwendung�
(ill. 5)
Adhesive: appropriate for the end use
application�
