KTM FAHRGESTELL 400/620 - Handbuch (Seite 18)

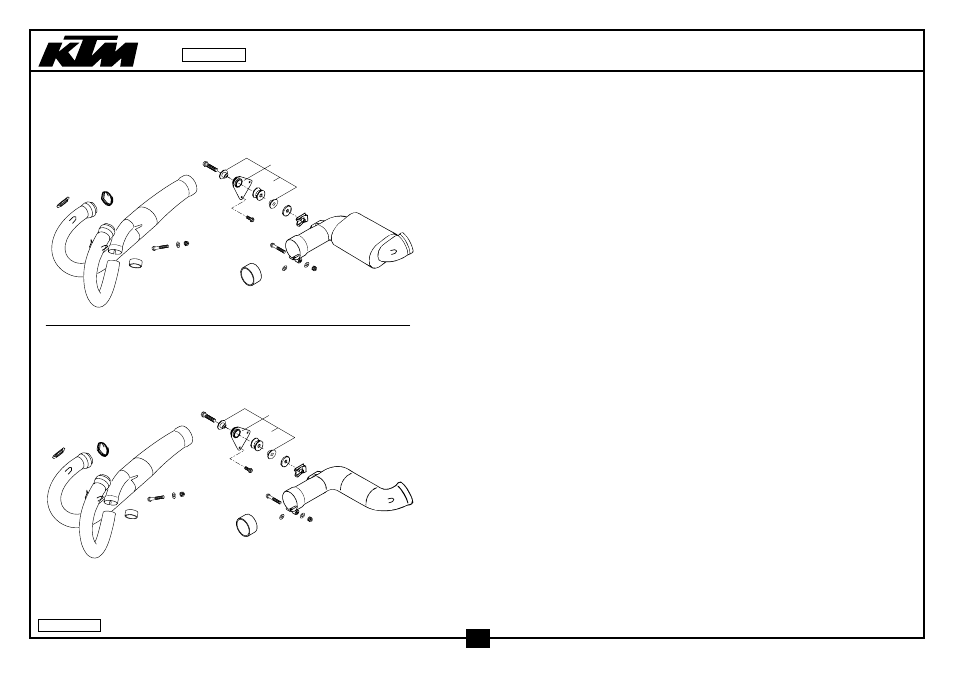

KRÜMMER, VORSCHALLDÄMPFER PIPES, PRE SILENCER 400/620 ‘99
4
3
30
31
37
13 12
11
34
13
12 14 11
32
21
24
25
4
28
3
9
1
2
36
13 12
11
34
13
12 11
33
14
400 SC
620 SC
24
25
28
20
21
9 20
99-583.05.0
16
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 577.05.007.100 AUSPUFFROHR LI. „KTM577“ ‘98 EXHAUST PIPE L/S „KTM577“ ‘98 1
2 577.05.008.100 AUSPUFFROHR RE. „KTM577“ ‘98 EXHAUST PIPE R/S „KTM577“ ‘98 1
3 583.05.053.001 KERAMIKSCHNUR 1 METER CERAMIC LINE 1 METER 1
4 543.09.036.000 ZUGFEDER L=38MM RETURN SPRING L=38 MM 4
9 0015 080353 SK.BUNDSCHRAUBE M 8X35 SW=10 HH COLLAR SCREW M 8X35 WS=10 1
11 510.10.086.000 SS-MUTTER M 6 CU SELF LOCKING NUT M 6 COPPER 2
12 0125 060003 UNTERLEGSCHEIBE DIN0125-A 6,4 WASHER DIN0125-A 6,4 2
13 0015 060403 SK.BUNDSCHRAUBE M 6X40 SW=8 HH COLLAR SCREW M 6X40 WS=8 2
14 120.11.016.000 SCHEIBE 6 X 12 X 3 WASHER 6 X 12 X 3 1
20* 583.05.065.044/90 HALT.VORSCHALLD.KPL.SILBER ‘99 BRACKET-PRE-SIL.CPL SILVER ‘99 1
21 543.05.068.100 DÄMPFUNGSELEMENT SILICON GRAU DAMPING COMPONENT SILICON GREY 1
24 510.05.067.000 ISOLIERSCHEIBE 8,5X28X3 INSOLATE WASHER 8,5X28X3 1
25 546.03.048.000 MEHRBEREICHSBLECHMUTTER M8 RANGE CHANGE METAL NUT M8 1
28 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 2
30 584.05.007.200 AUSPUFFROHR LI. „KTM584“ ‘98 EXHAUST PIPE L/S „KTM584“ ‘98 1
31 584.05.008.200 AUSPUFFROHR RE. „KTM584“ ‘98 EXHAUST PIPE R/S „KTM584“ ‘98 1
32* 583.05.175.300 ERSATZROHR VORSCHALLDÄMPFER’99 TUBE-PRE SILENCER ‘99 1
33 584.05.050.200 VORSCHALLDÄMPFER „KTM V2“ ‘98 PRESILENCER „KTM V2“ ‘98 1
34 584.05.005.001 GRAPHITRING 45X50X25 GRAPHITRING 45X50X25 1
36 577.05.005.000 GRAPHITRING 28X32X20 GRAPHIT RING 28X32X20 1
37 584.05.005.000 GRAPHITRING 32X37X20 GRAPHIT RING 32X37X20 1
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
99-583.05.0
