KTM FAHRGESTELL 400/620 - Handbuch (Seite 24)

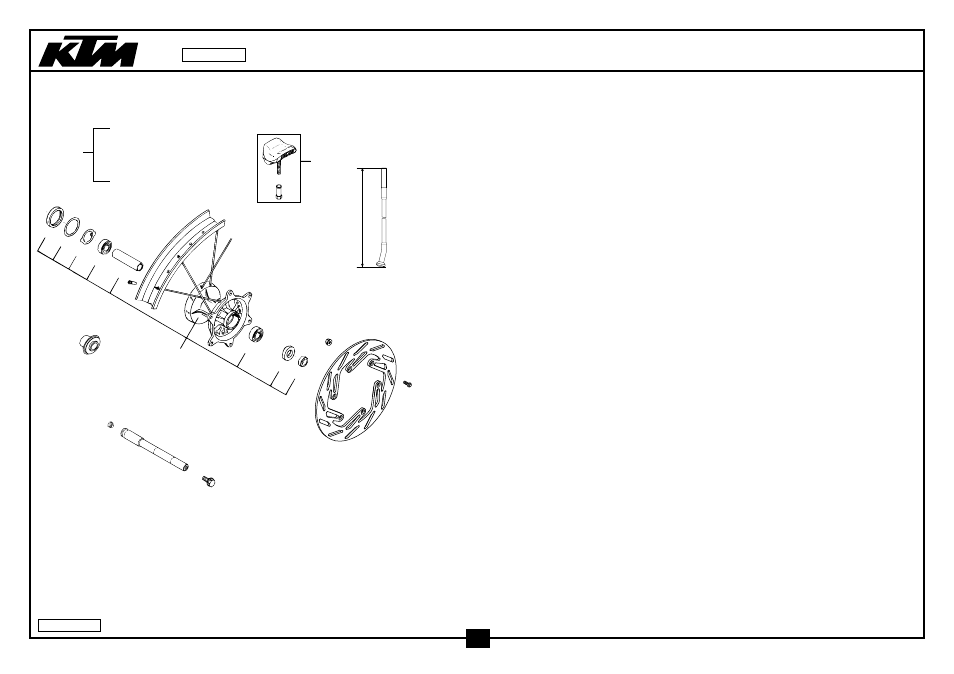

VORDERRAD FRONT WHEEL 400/620 ‘99
30
25
9
8
41
5
11
3
4
6
7
2
22
10
12
32
2
10
11
12
1
20
21
16
17
40
99-583.09.3
22
FIG TEILNR/PARTNR BEZEICHNUNG DESCRIPTION QTY
1 580.09.001.144/90 VORDERRAD 1,6X21“ DID ‘93 FRONT WHEEL 1,6X21“ DID ‘93 1
2 546.09.010.044/90 VORDERRADNABE KPL.SILBER GS’93 FRONT HUB CPL. SILVER GS’93 1
3 546.09.011.000 LAGERDISTANZROHR 17,5X22X64,5 BEAR.SPACER TUBE 17,5X22X64,5 1
4 0625 060037 RILLENKUGELLAGER 6003 2RSR.C3 GROOVED BALL BEAR. 6003 2SR C3 1
5 0625 062032 RILLENKUGELLAGER 6203 2RSR.C3 GROOVED BALL BEAR. 6203 2SR C3 1
6 0760 253570 WELLENDICHTRING 25X35X7 BTSL SHAFT SEAL RING 25X35X7 BTSL 1
7 546.09.051.000 DISTANZRING 17X25X7,5 SPACER RING 17X25X7,5 1
8 581.11.054.000 SCHEIBE 40 X 52 X 0,15 ‘92 WASHER 40 X 52 X 0,15 ‘92 1
9 0760 405270 WELLENDICHTRING 40X52X7 B SHAFT SEAL RING 40X52X7 B 1
10 583.09.071.234 SPEICHE M5X234-15G 21“ DDE SPOKE M5X234-15G 21“ DDE 36
11 583.09.072.000 STAHLNIPPEL M5 VERCHROMT STEEL NIPPLE M5 CHROME PLATED 36
12 546.09.070.200 FELGE VORNE 1,6X21“ DID FRONT RIM 1,6X21“ DID 1
16 510.09.100.100 REIFENHALTER VM1 (1,60“) RIM LOCK VM1 (1,60“) 1
17 503.10.090.050 MUTTER FÜR REIFENHALTER ‘96 NUT WHEEL HOLDER ‘96 1
20 565.09.060.700 BREMSSCHEIBE VORNE D=260MM FRONT BRAKE DISK D=260MM 1
21 0015 060163 SK.BUNDSCHRAUBE M 6X16 SW=8 HH COLLAR SCREW M 6X16 WS=8 6
22 565.09.064.000 STOVER-FLANSCHMUTTER M6 SELF LOCKING NUT M6 6
25 550.09.086.000 VERSCHLUSSPFROPFEN SFL13 PLUG SFL13 1
30* 580.09.181.600 STECKACHSE VORNE L=226MM ‘95 WHEEL SPINDLE FRONT L=226MM’95 1
32 490.32.011.000 SK.BUNDSCHRAUBE M10X20 HH COLLAR SCREW M10X20 1
40 503.09.019.000 DISTANZBÜCHSE FÜR VORDERRAD SPACER BUSHING FOR FRONT WHEEL 1
NUR FÜR SIGMA SPORT 500 ONLY FOR SIGMA SPORT 500
41 581.11.053.100 MITNEHMER FÜR TACHOANTRIEB ‘92 DRIVING DOG F.SPEEDOM.DRIVE’92 1
