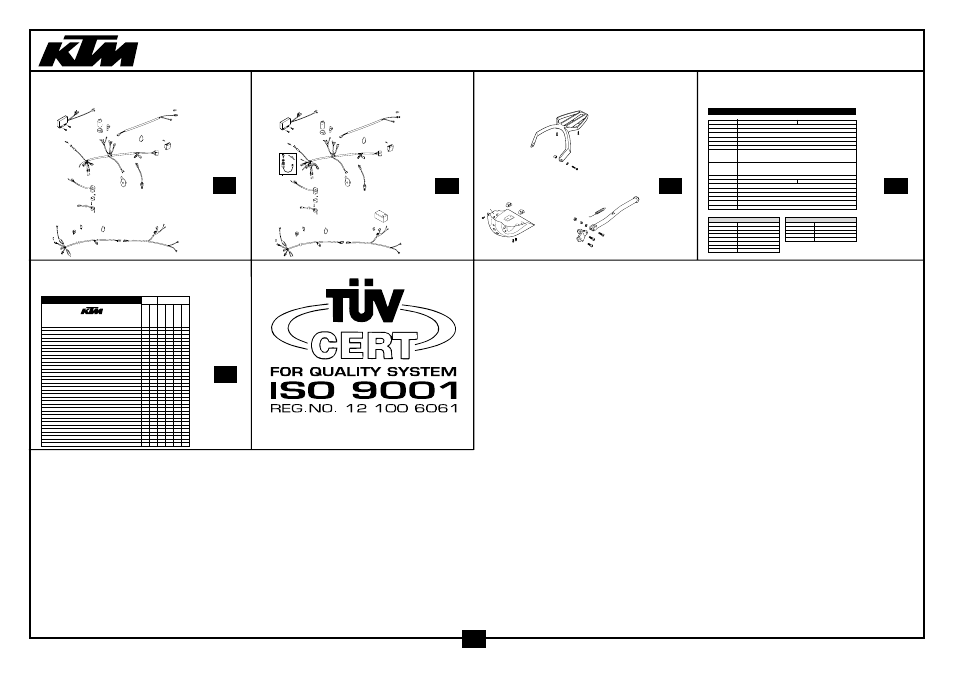

KTM FAHRGESTELL 400/620 - Handbuch (Seite 5)

INHALTSVERZEICHNIS INDEX
11 5
1
51
2
13
14
14
17
18
20
35
5
10
80 81
29
30
31
32
33
7 8
9 9
12
9
34
16
Motorölstand kontrollieren ⅷ Motoröl wechseln ⅷ ⅷ ⅷ
Ölsieb und Magneten der Ablaßschrauben bei Motorölwechsel reinigen ⅷ Ölfiltereinsatz wechseln ⅷ ⅷ ⅷ
Mikrofilter wechseln ⅷ ⅷ
Ölleitungen auf Beschädigungen und auf knickfreie Verlegung prüfen ⅷ ⅷ
Ventilspiel kontrollieren ⅷ ⅷ
Zündkerze reinigen und Elektrodenabstand einstellen ⅷ
Zündkerze nach 10 000 km wechseln Zündzeitpunkt prüfen ⅷ
Schwimmerkammer des Vergasers entleeren und reinigen ⅷ ⅷ ⅷ
Leerlauf einstellen ⅷ
Schläuche von Motor- und Tankentlüftung auf knickfreie Verlegung prüfen ⅷ ⅷ
Luftfilter und Filterkasten reinigen ⅷ ⅷ ⅷ
Kettenräder, Kettenführungen und Kette prüfen ⅷ ⅷ ⅷ
Kette reinigen und ölen ⅷ ⅷ ⅷ
Kettenspannung prüfen ⅷ ⅷ ⅷ
Kühlflüssigkeitsstand prüfen ⅷ ⅷ ⅷ
Frostschutz prüfen ⅷ
Kühlsystem auf Dichtheit prüfen - Sichtprüfung ⅷ ⅷ ⅷ
Auspuffanlage auf Dichtheit prüfen ⅷ
Glasfasergarn-Füllung des Schalldämpfers erneuern (Alu-Enddämpfer) ⅷ ⅷ
Aufhängungen der Auspuffanlage prüfen ⅷ ⅷ
Bremsflüssigkeitsstand in den Vorratsbehältern prüfen ⅷ ⅷ ⅷ
Bremsflüssigkeit wechseln ⅷ
Belagstärke der Bremsklötze prüfen ⅷ ⅷ
Bremsscheiben prüfen ⅷ
Zustand und Verlegung der Bremsschläuche prüfen ⅷ ⅷ ⅷ
Leerweg und Leichtgägigkeit des Handbremshebels und des Fußbremshebels prüfen ⅷ ⅷ ⅷ
Einstellung und Dämpfung der Telegabel prüfen ⅷ ⅷ
Telegabel auf Dichtheit prüfen ⅷ
Entlüftungsschrauben an den Gabelbeinen lösen (Überdruck) ⅷ
Öl der Telegabel wechseln ⅷ
Telegabel vollständig warten ⅷ
SCHMIER- UND WARTUNGSTABELLE
vor jeder Inbetriebnahme nach jeder Reinigung 1. Service nach 1000 km oder 10 Std. nach 2500 km oder 25 Stunden nach jedem Rennen nach 5000 km oder 1x jährlich mindestens 1x jährlich
KTM Fahrer KTM Fachwerkstätte
BEI SPORTEINSATZ IST DER 5000 KM SERVICE
NACH JEDEM RENNEN DURCHZUFÜHREN
11.98 620 SX 400/540 SXC
1
11 5
51
2
13
14
14
17
18
20
35
5
10
22
80 81
29
30
31
32
33
7 8
9 9
12
9
34
16
ZADI
71
70
1
3
4 5
9
9
89
91
93
93
94
30
35 36
33 32
31
38
37
34
TECHNISCHE DATEN - FAHRGESTELL 400 / 620 SC ‘99
400 SC 620 SC
Rahmen Zentralrohrrahmen aus Chrom-Molybdän-Stahlrohren
Gabel White Power – Up Side Down 43
Federweg vorne/hinten 300 / 320 mm
Hinterradfederung Zentralfederbein (WP) mit PRO-LEVER-Anlenkung zur nadelgelagerten Alu-Hinterradschwinge
Bremse vorne Scheibenbremse mit gelochter Bremsscheibe Ø 260 mm, Bremssattel schwimmend gelagert
Bremse hinten Scheibenbremse mit gelochter Bremsscheibe Ø 220 mm, Bremssattel schwimmend gelagert
Bereifung vorne 90/90-21 54R
Luftdruck Gelände 1,0 bar
Luftdruck Straße solo 1,5 bar
Bereifung hinten 140/80-18 70R
Luftdruck Gelände 1,2 bar
Luftdruck Straße solo 2,0 bar
Tankinhalt 8,5 Liter, davon 1,5 Liter Reserve
Übersetzung-Hinterrad 16:48 16:40
Kette 5/8 x 1/4" O-Ring
Steuerkopfwinkel 62,5°
Radstand 1510 ± 10 mm
Sitzhöhe unbelastet 940 mm
Bodenfreiheit unbelastet 375 mm
Trockengewicht 122 kg
HINWEIS FUR WHITE POWER GABELN:
01.18.T7.05
Druckstufendämpfung 3
Zugstufendämpfung 5 Feder 63 / 260
Federvorspannung 23 mm
STANDARD-EINSTELLUNG – FEDERBEIN
05.18.T7.81
Druckstufendämpfung 10
Zugstufendämpfung 12 Feder 4,2 N/mm
Federvorspannung 6 mm
Luftkammerlänge 130 mm Füllmenge pro Gabelholm ca 700 ccm
Gabelöl SAE5
STANDARD-EINSTELLUNG – GABEL
KABELSTRANG
WIRING HARNESS
3
SEITE
Page
30
SCHMIER- UND WARTUNGSTABELLE
PERIODIC MAINTENENCE SCHEDULE
SEITE
Page
36
KABELSTRANG AUSTRALIEN
WIRING HARNESS AUSTRALIA
SEITE
Page
31
ZUBEHÖR
ACCESSORIES
SEITE
Page
32
TECHNISCHE DATEN
TECHNICAL DATA
SEITE
Page
34
KONSTRUKTIONS- UND AUSFÜHRUNGSÄNDERUNGEN VORBEHALTEN
SPECIFICATIONS/MODIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE
